~viktorman~ · 09.12.2015, 05:01

Всегда есть люди,которым кажется,что лучше,чем они сами,никто не сделает

ну или спишем это на"жажду творчества"

(хотя стоит учесть,что самодельный свет не всегда дешевле...)
В данном случае,мне нужен был светильник на "кубик"40х40.Хотел на одной "ноге" и по центру,но на такой размер предложений не нашёл,поэтому решил сделать сам.
Акриловую"ногу"заказывал здесь:http://www.aquaforum.ua/showthread.php?t=210218
кулер с радиатором от хард диска,светодиоды 3-х ватные"ноунеймы"(эпистар)-18 шт.(6-4300/6-6500/3-10000/1-кр./1-син./1-"циан")на готовой подложке для 18-ти светодиодов
вот такая:http://ru.aliexpress.com/item/Heat-S...622091796.html
...конечно,если только для для креветочника,то вполне хватило бы и одноватных диодов,но...там ещё будет коллекция буцефаландр...
Всё это "хозяйство"посажено ещё и на алюминиевую пластину,толщиной 4 мм.по размеру радиатора с кулером (а шо б не мало было

)
Поэтому "ногу"пришлось усилить декоративным "костылём" из согнутой полосы нержавейки,потому что гнулась под весом светильника,хотя акрил был использован 6-ка...но в итоге получилось довольно декоративно таки...
"абажур"из...(по секрету

) горшка для вазонов

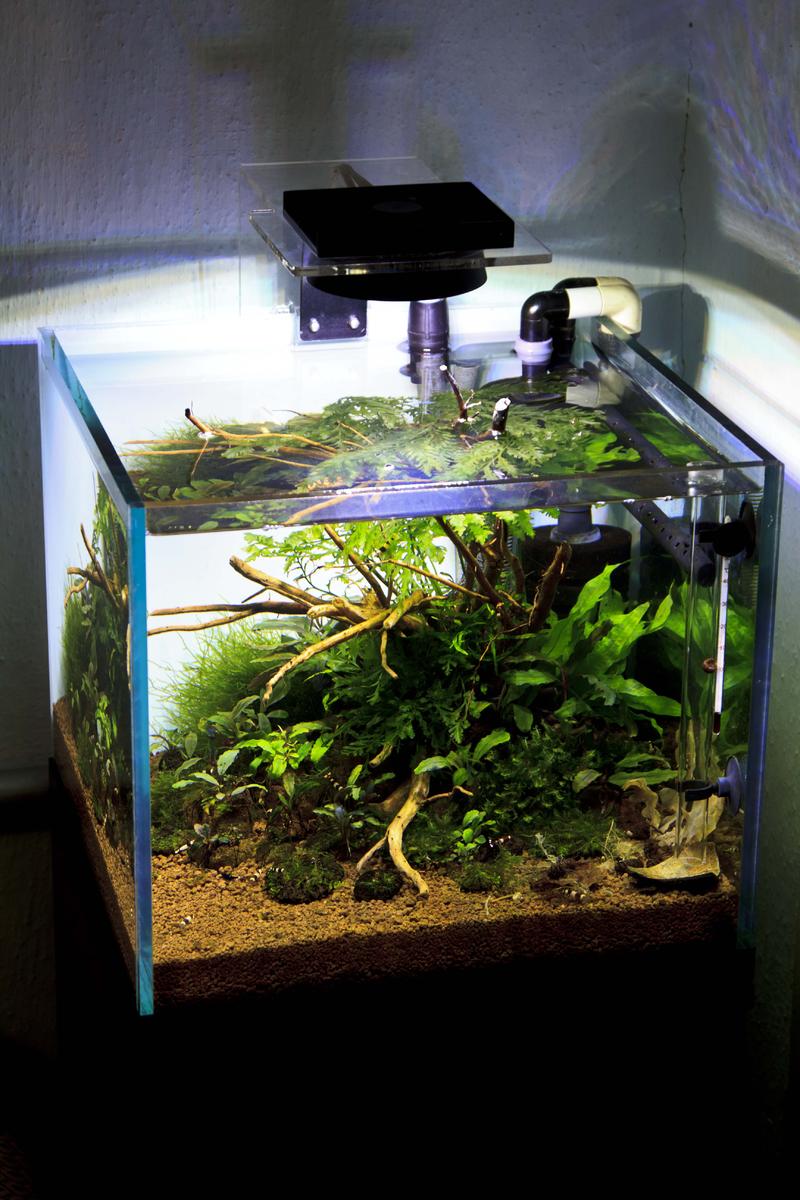

(чтобы в глаза не светило) вклеить не получилось аккуратно,поэтому стык задекорирован резиновым кольцом по размеру(фото 3)...
Всё это для однородности было окрашено в чёрный цвет.
В итоге "маємо те шо маємо"

P.S.температура платы/подложки с активным охлаждением (мерил снизу) - 38 градусов.

~viktorman~ · 11.12.2015, 01:39

Цитата:

Допис від Rulik

~viktorman~,О, так отлично все согласовано - блок питания 20Вт + светодиоды 18Вт. Питание светодиода 1шт= 3,29В*0,6А= около 2Вт. Работает не на максимуме возможности. Отличный светильник получился.

так и было задумано

Fontango · 21.12.2015, 14:31

Я извеняюсь что не по теме. А что стоит за система фильтрации? То что внешник я уже понял и вроде бы подключён к фальш дну... а как распределена система трубок?

~viktorman~ · 21.12.2015, 17:11

Цитата:

Допис від Fontango

Я извеняюсь что не по теме. А что стоит за система фильтрации? То что внешник я уже понял и вроде бы подключён к фальш дну... а как распределена система трубок?

вижу,что нужно создать отдельную тему по креветочнику

наверное так и сделаю чуть позже...
Оффтоп

Fontango · 26.12.2015, 11:02

А зачем в креветочнике такой яркий свет...(18х3Вт.) ? Там вроде чистыми получается литров 45. Разве одноватных не достаточно было б или планируется контроллер?

Рыбачок · 26.12.2015, 19:41

Fontango, по последним данным - кубики требуют большего количества люменов, по сравнению с широкоформатными емкостями. Фотоны быстрее покидают акваторию.

~viktorman~ · 26.12.2015, 21:23

Fontango,да действительно многовато,как для креветочника,хватило бы и одноватных с головой,но...там кроме креветок ещё будет коллекция буцефаландр

я разделил свет на 2 канала...более цветной и нейтральный,сейчас на стадии запуска работает один...думал на счёт контроллера,но...зачем он там на 2 канала...планирую просто поставить диммируемые драйвера с ШИМ-управлением для полного счастья

кстати сейчас в поиске...кто что посоветует?(20 Вт/600(700)мА на канал)

~viktorman~ · 26.12.2015, 21:25

Цитата:

Допис від Рыбачок

...по последним данным - кубики требуют большего количества люменов, по сравнению с широкоформатными емкостями. Фотоны быстрее покидают акваторию.

Fontango · 26.12.2015, 23:08

Цитата:

Допис від ~viktorman~

Fontango....планирую просто поставить диммируемые драйвера с ШИМ-управлением для полного счастья

Поддерживаю, вполне достаточно и незачем платить больше.

Цитата:

Допис від Рыбачок

Fontango, по последним данным - кубики требуют большего количества люменов, по сравнению с широкоформатными емкостями. Фотоны быстрее покидают акваторию.

По каким это последним данным? Это что шутка? Если нет, то ссылку в студию!!!

Bodas · 27.12.2015, 09:30

~viktorman~,
я собрал себе светильник на етих драйверах. есть возможность диммирования по ШИМ, порог по ШИМу 2.5-5.5в, теоретически можно управлять аквапланером или подобным.
http://cs630024.vk.me/v630024443/6db3/PM8cDec7mNc.jpg
на полною мощность роботают больше месяца, нариканий никаких. и цена вопроса 72грн

RozarioAgro · 27.12.2015, 10:56

Цитата:

Допис від ~viktorman~

кстати сейчас в поиске...кто что посоветует?(20 Вт/600(700)мА на канал)

Посмотрите на нашу разработку диммируемого драйвера.
Вам подойдет AQUAPLANNER NANO Скрытый текст. По одному на каждый канал. Ток выставим на 600мА.
Помимо регулировки яркости ваших каналов (20 градаций), есть плавное автодиммирование до нужной мощности с выбором времени диммирования 2, 15, 30 ,60 минут. Т.е. вы подаете питание и у вас происходит рассвет за определенное время до нужной яркости.

~viktorman~ · 07.02.2016, 03:18

Совместными усилиями оптимальный вариант наконец найден!
Всем большое спасибо за помощь,советы и рекомендации!!!
Ну а теперь поподробней

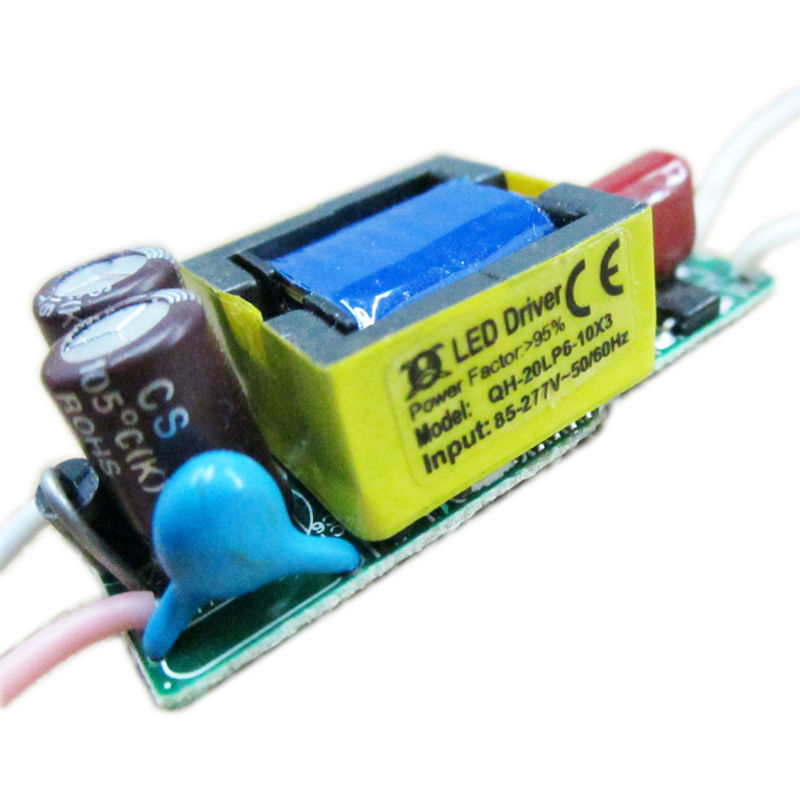

Мне нужно было каким то образом сделать свет,которого оказалось больше чем достаточно,управляемым.Изучив более подробно имеющиеся драйвера(фото 4,5),пришёл к выводу,что ими можно управлять,о чём красноречиво говорила надпись DIM у контактов на обороте платы.На просторах и-нета нашёл статью о доработке похожих драйверов:
http://samopal.pro/led-driver1/
но...ШИМ-диммирование у меня не получилось(я думаю,что это реально,просто моих знаний в данном случае мягко говоря не хватило

)
После моих долгих мытарств и скитаний Дима(nanolab)предложил попробовать аналоговое диммирование данных драйверов с помощью понижающего преобразователя напряжения(фото 6,7),и...настал момент истины!Заработало!
И цена вопроса 35 грн.Х 2 канала+старая зарядка от телефона на 5В для автономного питания преобразователей!
Если кого интересуют подробности,далі буде...

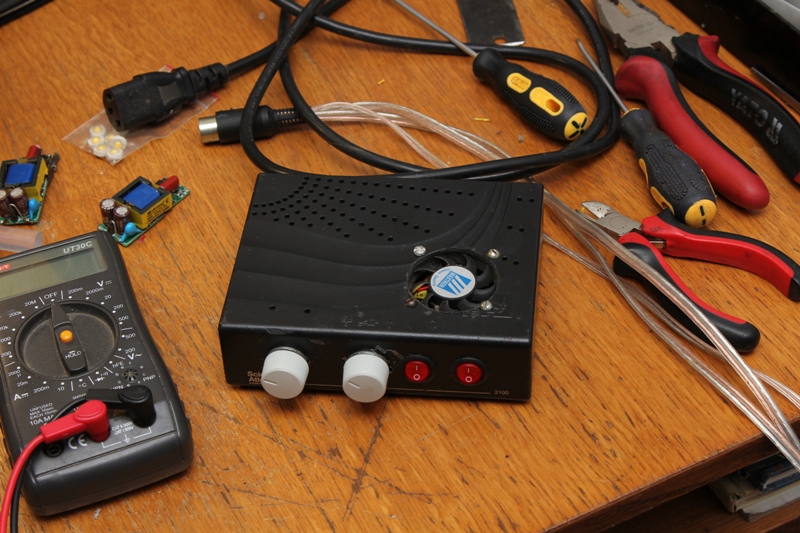

А сейчас несколько фото временного блока управления,смонтированного в первом попавшемся под руку корпусе...

~viktorman~ · 07.02.2016, 03:43

ну и фото/видео:
https://youtu.be/lWJwQ7F9IdE
https://youtu.be/7V_SKYsCFYc
при съёмке видео не могу убрать автоматическую настройку экспозиции на фотоаппарате...он добавляет яркость при снижении яркости объекта съёмки и поэтому на видео кажется что количество света почти не меняется,однако это не так...

~viktorman~ · 08.02.2016, 01:10

блок схема и принцип действия:
подавая на ногу 7 микросхемы(контакт DIM драйвера) напряжение от 0 до 5В относительно земли(контакт Gnd), получаем плавное регулирование мощности от 60 до 600мА
