Вариант управления дозатором удо для работы с акваконтроллером

[agorin]

Предложу и я свои пять копеек
Поскольку акваконтроллер и так штука достаточно умная, дозатор удо решил сделать попроще. За основу выбрал уже многократно описанный вариант с двигателем от микроволновки. Задача у меня была сделать так, чтобы двигатель совершал только целое количество оборотов, и чтобы количество этих полных оборотов можно было с акваконтроллера менять с 1 до.... . Механика выглядит так (только основная идея, не думаю, что есть смысл повторять уже не раз обсуждавшееся):

Электрическая часть:

Всё просто. Понятно, что контроллер и дозатор нужно соединять тремя проводами - на двух постоянно висит 220, на третьем напруга появляется тогда, когда выход контроллера активен. Чтобы была возможность подключить дозатор одним трёхжильным проводом, поставил два гнезда от компа:

Логика работы такая. В начальный момент времени механика находится в состоянии, показанном на рисунке, двигатель не крутится. Включается выход контроллера, двигатель начинает крутиться, микропереключатель замыкается. Теперь если выход контроллера отключиться, двигатель всё равно совершит полный оборот и отключиться только тогда, когда опять придёт в начальное состояние. Количество оборотов регулируется так. Положим, моторчик совершает оборот за 20 секунд. Тогда для одного оборота надо включить выход контроллера на несколько секунд - так, чтобы диск с прорезью вышел из начального положения, но ещё не вернулся в него же Пускай это будет 10 секунд, посерединке. Если надо два оборота, включаем на 20+10, три оборота - 40+10 итд. Управлять можно не только контроллером, но любым девайсом с секундным выходом. Конечно, вместо микропереключателя лучше подошёл бы геркон, но я не нашёл с нормально закрытым контактом на 220В Задумка пока упирается в заказанные, но не полученные моторчики. Когда реализую в железе, отпишусь!

[agorin]

Подключил своё чудо к контроллеру, работает на ура. Количество оборотов изменяется секундными таймерами. Один оборот моторчик делает за 25 секунд, впрыскивается 1 мл. Тогда, чтобы получить:
1 мл - секундный таймер включается на 12 с
2 мл - 37 с
3 мл - 62 с
4 мл - 87 с
Ну и так далее...
Понятно, что разброс по секундам не очень важен - критичной может быть ошибка +- секунд 10 (для периода обращения 25 с)
Удобно получилось, можно пускать в производство

[kvn79]

Так, если работает - то подробное описание со списком всех деталей и подробными фото пожалуйста выложите. Внимательно слежу за разработками систем подачи УДО - это, судя по набору деталей, одна из простейших. Спасибо.

[agorin]

одна из простейших

Думаю, из предложенных самая простая

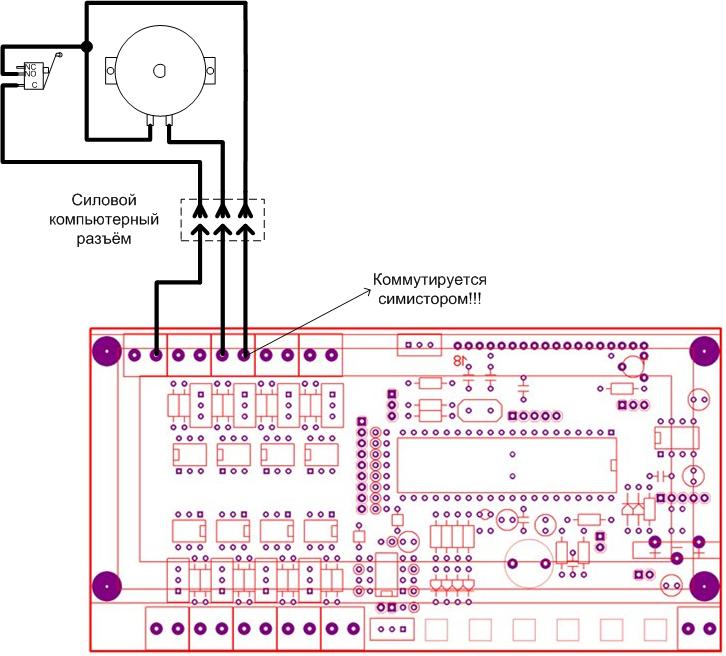

Вот монтажная схема. Вроде как всё должно быть понятно. На что надо обратить внимание - важно как подключены провода к контроллеру. Естественно, можно использовать любой выход контроллера, а не только тот, что на рисунке. Главное правильно подключить! Разъём использовал силовой компъютерный, фотка есть в первом посте. Такой же разъём поставил и на стороне дозатора. Детали:

1. Моторчик от микроволновки на 220В
2. Микропереключатель с роликом, допустимое напряжение 250В. Использовал нормально открытый контакт
3. Два силовых гнезда от компа
4. Два соответствующих им штекера
5. Ну и всякая монтажная ерунда.

По механике вечером более подробные фотки выложу.

[agorin]

Ну тады дальше.

Это макет в сборе. Всё выполнено из фанеры и оргстекла, металлические части - сталь 2мм. Собрано на клею и шурупах.

Это с тылу.

Это со снятым диском, для наглядности.

Сам диск, с эксцентриком. Если отпустить крепящие его шурупы, эксцентрик можно туда-сюда перемещать, тем самым регулируя подачу удо за 1 оборот.

Это крепление шприца.
Starcomputer предложил отказаться от диска, см. пост выше. Был предложен ещё такой вариант http://www.aquaforum.lv/viewtopic.ph...p=20087#p20087 Мне всё-таки более удобным показался вариант с диском - меньше деталей, да и сам диск сразу несколько функций выполняет. Ну вот так вот

[kvn79]

Да, при просмотре по ссылке на Рижском форуме - тож много конструкций, неплохая даже с использованием привода ЦЗ от авто, но уж больно переделывать нужно. Ваша конструкция и там признана самой простой - так что доводите до ума - и детальненько описывайте с фотками.
Мне пока эта конструкция нравится больше всех, еще неплохая идея у Starcomputer, В бою и arelav, хотя и остальные дозаторы тоже заслуживают уважения, только посложнее в повторении.

[agorin]

Допис від kvn79

Ваша конструкция и там признана самой простой - так что доводите до ума - и детальненько описывайте с фотками.

kvn79, так вроде пока и нечего больше описывать Макет полностью собран и доведён до ума. Какое-то время потестирую, если новых идей не возникнет - буду делать чуть покомпактней и в корпус. Всякие там обратные клапана и трубки я не показывал, там ничего нового нет

[kvn79]

Вопрос следующий: Потянет ли мотор 2 или 3 шприца для подачи целого комплекса УДО? И есть ли в этом смысл, или лучше делать для каждой группы УДО (микро, макро, железо...) свой дозатор ввиду того, что объемы каждого вида УДО могут быть разные?

[agorin]

Думаю, что мотор потянет запросто - передаточное число редуктора очень велико (я специально взял моторчик 2 оборота в минуту). Но я однозначно буду делать два дозатора - один на микро, другой на макро. Подгонять объёмы растворов один под другой ну ооочень неудобно. Сегодня аква заросла, удо надо больше. Завтра обстриг, надо меньше ну итд. Плюс и состав удо менятся может - раньше лил ферропол, сейчас флориш, а может, и на самодельные созрею Понятно, что концентрация у всех разная.... Я и регулировку вылета штока сделал только затем, чтобы можно было выставить точно 0.5 или 1 мл. А дальше - количеством оборотов регулируем.

[kvn79]

Допис від agorin

Но я однозначно буду делать два дозатора

Вот это правильно!!! Я потому и спросил, так как вынашиваю идею раздельной подачи удобрений разными дозаторами.
