Мини акваконтроллер

[Корбан Даллас]

жаль

[Корбан Даллас]

Володя Череп .Скажите а вы какую схему используете?

[Володя Череп]

Я cейчас работаю над новым акваконтроллером из темы "Форумный Акваконтроллер (сборка)", но программа для него пока еще не готова.

[Starcomputer]

Допис від Володя Череп

Я cейчас работаю над новым акваконтроллером из темы "Форумный Акваконтроллер (сборка)",

Кстати, в отличие от наших с тобой игрушек, миниконтроллер уже получил официальный статус

[Корбан Даллас]

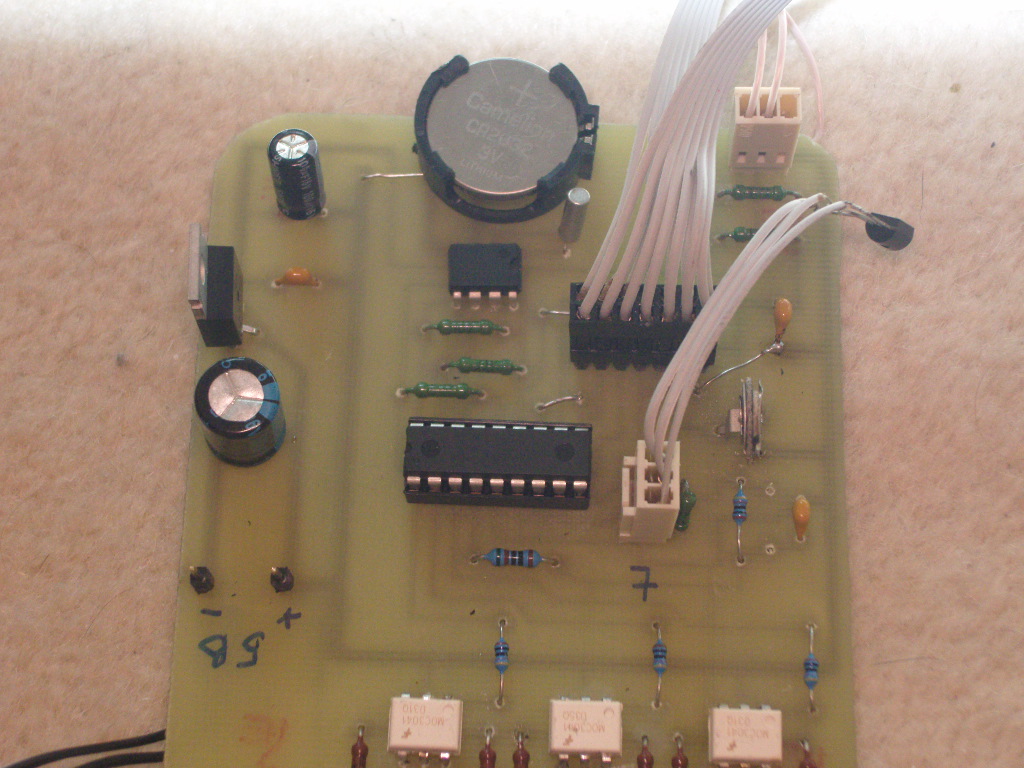

всё сделала все дорожки на кз проверила всё нормально экран новый купила правильно подключила а он всё равно не запускается тольео чёрные квадраты на экране кручу подстроечник они пропадают

[dmi]

Допис від Корбан Даллас

всё сделала все дорожки на кз проверила всё нормально экран новый купила правильно подключила а он всё равно не запускается тольео чёрные квадраты на экране кручу подстроечник они пропадают

черные квадраты - это признак внутренней инициализации дисплея. значит он рабочий, но внешние команды до него не дошли.

[Володя Череп]

Допис від Корбан Даллас

он всё равно не запускается

1. Проверьте номиналы резисторов, конденсаторов и кварца.
2. Отсоедините термодатчик и проверьте напряжение между выводами 14 и 5, 4 и 5 микроконтроллера. Должно быть 5В. Желательно касаться щупами не к площадкам на плате, а к самим выводам микроконтроллера, так как иногда бывает плохой контакт в панельке. Нужно соблюдать осторожность чтобы случайно не коротнуть соседние выводы микроконтроллера.
3. Желательно проверить напряжение между выводами 8 и 4, 3 и 4 микросхемы DS1307. Должно быть 5В и 3В соответственно.
4. Если все напряжения правильные, то перепрошейте микроконтроллер. После перепрошивки включите акваконтроллер и попробуйте понажимать на кнопки.
5. Если ничего не поможет, то можно попробовать поменять часовой кварц.

[Корбан Даллас]

Да что такое то всё проверила всё правильно перепрошили мне МК кварц поменяла и ничего всё я его выкидываю , делаю контроллер Sokol_And плату мне уже сделали детали куплены осталось только разобраться что куда !

[Корбан Даллас]

Хочу последний раз попросить всех вас помочь мне скажите пожалуйста или нарисуйте что де на этой схеме буду очень вам благодарна мальчики!!!

[Корбан Даллас]

Ну помогите пожалуйстаcode 21

[sergeynim]

Корбан Даллас,
Если не можешь паять, собирать, купи собранный контроллер у разработчика, желательно полностью собранный, что-бы не иметь проблем...

[Володя Череп]

Допис від Корбан Даллас

нарисуйте что де на этой схеме

Разводка Вашей новой платы соответствует принципиальной схеме с этой страницы или из этой темы.

Для начала проверьте, что вид на плату со стороны дорожек является зеркальным по отношению к изображению, прикрепленному к этому сообщению. В этом случае все детали устанавливаются, с той стороны, на которой нет дорожек, а паяются со стороны дорожек. В противном случае микросхемы надо и устанавливать, и паять со стороны дорожек, а симисторы - либо устанавливать и паять со стороны дорожек, либо устанавливать с той стороны, на которой нет дорожек, но развернуть радиаторами к левой кромке платы.

Обратите внимание на наличие перемычки под микроконтроллером - ее надо запаять перед тем, как будет запаяна панелька для микроконтроллера. Подстроечный резистор для регулировки контрастности изображения на LCD нужен длинный и прямоугольный, так как короткий и круглый подстроечный резистор в одном из крайних положений замкнет +5 вольт с землей (либо во время разводки платы в этом месте была допущена ошибка, либо она рассчитана на какой-то неизвестный мне подстроечный резистор со средним выводом, расположенным не посредине).

Перед тем, как подавать на плату питание или подключать ее к 220 вольтам, рекомендую для проверки выложить в этой теме ее фотографии с обеих сторон, либо показать человеку, изготовившему плату.

[aleksey1983]

У автора там по ходу два резистора

[Володя Череп]

Да, действительно. Я не видел этой фотографии и подумал, что это место для подстроечного резистора.

Тогда вместо длинного и прямоугольного подстроечного резистора надо запаять два постоянных резистора с приблизительным соотношением номиналов 1:20, например, верхний резистор на 470 Ом, а нижний на 10 кОм. Если изображение на LCD будет недостаточно контрастным, то опытным путем подобрать другие резисторы.

[Корбан Даллас]

Спасибо большое всем буду пробовать!
