Аква контроллер ARDUINO.
(Обратите внимание на доработанный вариант от форумчан. Ссылка внизу!)
( ПродолжениеПростой акваконтроллер ARDUINO v.2 (LED море))

(ГОТОВЫЕ КОНТРОЛЛЕРЫ НЕ ПРОДАЮ)

Решил ознакомиться я с ARDUINO, за одно порадовать своих рыбасей.
Сделать им(себе) доп удобства за минимальную цену и с минимальным напрягом по времени.
На eBay заказал.
Контроллер
Arduino PRO Mini ATMEGA328P 5V 16M (16MHZ) + CP2102 модуль + кабель = полный комплект для программирования - US $3.18

Часы реального времени
I2C RTC DS1307 AT24C32 Real Time Clock Module for Arduino + Батарейка US $1.15
Индикатор 84*48 LCD Module White backlight adapter PCB for Nokia 5110 Arduino US $1.83
Влагозащищенный цифровой датчик температуры
DS18b20 Waterproof Temperature Sensors (5м нормального кабеля) US $3.7

В качестве блока питания зарядка от iPhon там же за 1 бакс.

Еще немного мелочи типа симисторов и опторазвязки для силовой части.

Что вышло в итоге.
Аква контроллер с энергонезависимыми часами реального времени.
Графический экран с регулировкой яркости подсветки и контрастности.
Управление 13-ю нагрузками.
Куча таймеров, ограничил по 25 на канал (памяти хватит на 500).
Поддержка режима «кормление» - отключается фильтр на 20 мин.
Цифровой термометр и управление нагревателем и охладителем(в моем случае кулер).

Органы управления
1 кнопка отмена
2 кнопка вверх
3 кнопка вниз
4 кнопка ОК

Нагрузки
D10 куллер (С регулировкой оборотов)
D11 ЛЕД (Восход/закат)
А0 1W (термометр)
D12 Фильтр
D13 Нагреватель
D1 СО2
D0 Компрессор
А1 Свет1
А2 Свет2
А3 УДО Микро
А4 УДО Макро
А5 УДО Железо
А6 Управление БП
Себестоимость контроллера чуть больше 10 баксов.

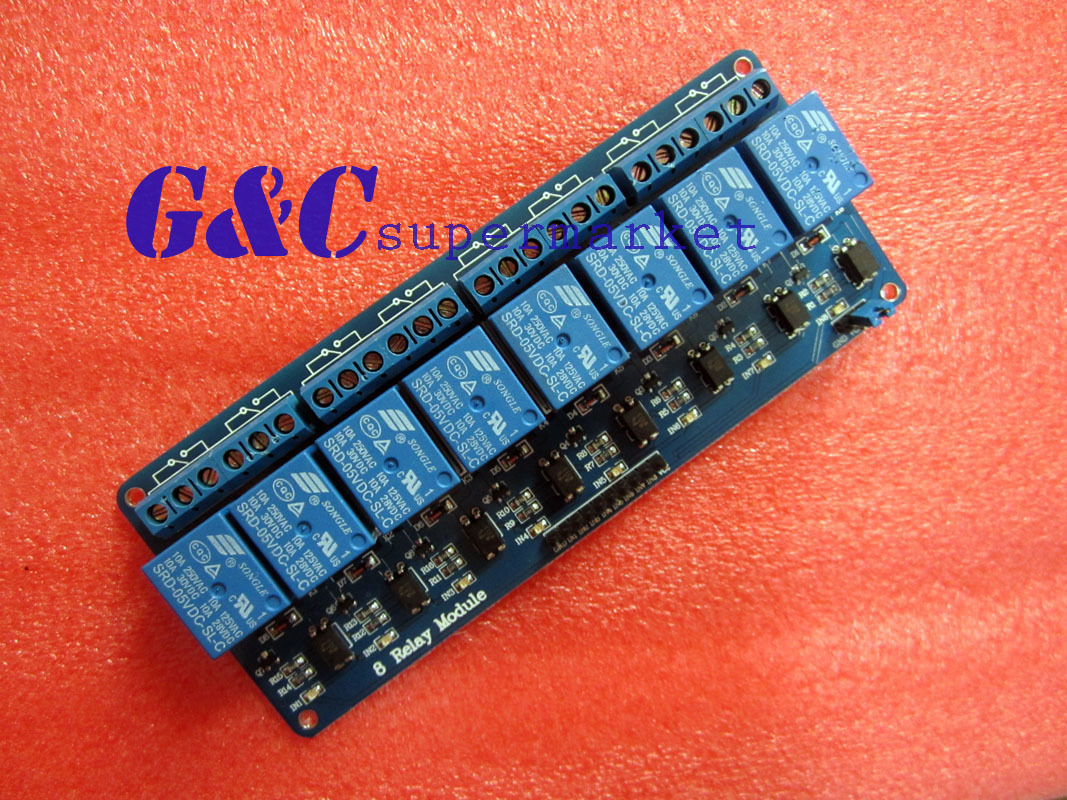

На картинке силовая часть в виде готового релейного модуля (такие есть и на 8 каналов - цена около 8 баксов), я использовал свою плату силовой части - схема и печатка во вложении(плату изготавливал по ЛУТ технологии).
Все проверено - работает.

Все комплектующие покупались на ибей и цены ориентировочные доставке везде БЕСПЛАТНАЯ.

ВАЖНО.
соединять ардуино и часы проводниками минимальной длинны !!!

Варианты скетча:

MIHS, скетч с измененными буквами.

Одна из лучших реализаций от форумчан

burnashev https://www.aquaforum.ua/showpost.ph...postcount=1221

Ant0ny https://www.aquaforum.ua/showpost.ph...postcount=1224

kolljj · 23.11.2014, 22:27

Цитата:

Допис від AlexVOK

kolljj,
тогда ответе себе зачем вам этот протеус?

Если бы разбирался хотя бы на троечку с программированием атмеги, тогда возможно и не нужно было бы, пиши себе любые условия и получай что хочешь. Второе Ваша идея (цена и простота) дает возможность практически любому собрать, для своих нужн аквоконтроллер из готовых блоков, но к примеру я хочу из Ваших исходников взять то что для меня нужно, плюс добавить свои потребности (это код программы и исполнительные устройства), вот для этого нужно эмуляция (не всегда проще перезаливать).
К примеру в этой ветке уже есть три разных варианта прошивки и соответствено, три варианта алгоритма.

По поводу зачем менять сигналы - у меня блок на 4 реле управляется низким уровнем (возможно использовать другую пару контактов реле, но не всегда это оправдано).

kolljj · 23.11.2014, 22:30

Цитата:

Допис від AlexVOK

в ардуино хоть каждые 2 мин заливай скетчь

Встречный вопрос, на сколько циклов в атмеге расчитано перепрошивка разных областей? пусть и на много но гарантийный придел все таки есть и он не такой уж и большой.

glottis · 24.11.2014, 07:09

Примерно 10 тыс. Память программ, 100 тыс. Eeprom.

Коляньчик · 26.11.2014, 21:07

Ребят, как сюда подключить свет, фильтр и тд ? на разрыв ноль ствить ил как ? объясните

AlexVOK · 26.11.2014, 21:32

Коляньчик,
правильно делать общий ноль, а фазу подключаем через релле

Коляньчик · 26.11.2014, 21:37

Цитата:

Допис від AlexVOK

Коляньчик,
правильно делать общий ноль, а фазу подключаем через релле

как я понял, по средине пускать ноль а куда фазу ?
нарисовать сможете пожалуйста ?

AlexVOK · 26.11.2014, 22:06

желательно покупать пяти вольтовый релейный модуль !

На картинке изобразил часть

Коляньчик · 26.11.2014, 22:13

Цитата:

Допис від AlexVOK

желательно покупать пяти вольтовый релейный модуль !

На картинке изобразил часть

ну я и буду 5-ти вольтовый брать, как на изображении

X1 фаза понял, x2 ? тоже фаза или ноль ? и хоть ты тресни всё ровно не понял как подключить, мне б видео или фото обучающие )

kolljj · 26.11.2014, 22:35

реле тот же выключатель. Оно ставится в разрыва одного провода. К примеру у Вас есть розетка, в нее воткнут фильтр (лампа и т.д), Вы делаете разрыв одного провода и в разрыв подключаете реле. Когда на реле не приходит команда оно к примеру разомкнуто и фильт отключен, когда приходит команда то реле срабатывает и подключает фильтр.
Все делается с отключеным 220. Так как у Вас аж 8 независимых реле, можно или делать для каждого устройство индивидуальную подводку или вход сделать общий с разводкой на каждое устройство

Sem · 26.11.2014, 22:40

Цитата:

Допис від Коляньчик

мне б видео или фото обучающие )

может не надо?

фаза все-таки....
Автоматы в квартире стоят?

Коляньчик · 26.11.2014, 23:26

Цитата:

Допис від kolljj

реле тот же выключатель. Оно ставится в разрыва одного провода. К примеру у Вас есть розетка, в нее воткнут фильтр (лампа и т.д), Вы делаете разрыв одного провода и в разрыв подключаете реле. Когда на реле не приходит команда оно к примеру разомкнуто и фильт отключен, когда приходит команда то реле срабатывает и подключает фильтр.
Все делается с отключеным 220. Так как у Вас аж 8 независимых реле, можно или делать для каждого устройство индивидуальную подводку или вход сделать общий с разводкой на каждое устройство

уже разобрался,спасибо)
меня смутило то что там три контакта) и они меня запутали

Коляньчик · 26.11.2014, 23:27

Цитата:

Допис від Sem

может не надо?

фаза все-таки....
Автоматы в квартире стоят?

уже сделано не пережевывайте, меня и 380 разок трухануло)

Mehannik · 27.11.2014, 20:14

Ребят всем привет , может мне кто помоч ? мне нужно в этом скетче убрать полностью удо и вместо его добавить еще один расвет закат )) хочется впендюрить его в крышку морскова акваса)) если нужно я отблагодарю , очень надо помогите

steals81 · 27.11.2014, 23:57

Найдите в скетче пропись на порты отвечающие за помпы и замените на строки из падсветки (простейшее что прикинул в памяти). Можно было бы помочь, но я не дома (в командировке и ближайшие дни до компа не доберусь

).

AlexVOK · 30.11.2014, 13:24

Mehannik,
steals81, простой заменой вопрос не решить.

Да и для моря наверное требования другие.
Может появится время сделаю версию 2
уже много мыслей появилось
