ОБОГРЕВАТЕЛЬ НА РЕЗИСТОРАХ

Для изготовления обогревателя потребуются пробирка или стеклянная трубка, резисторы, электропровод, электровилка, резиновые пробки по внутреннему диаметру обогревателя (тоненькая и толстая), песок, тонкий провод и трубка полихлорвиниловая, можно установить индикатор, иглу от медицинской капельницы, паяльник, ножницы и т.д..
Рассчитываем на сколько ватт будет наш обогреватель, припаиваем резисторы друг к другу, тем же способом присоединяем к ним проводники и надеваем на один проводник отрезок полихлорвиниловой трубки, затем помещаем их в пробирку и засыпаем мелким сухим песком. Закрываем тонкой пробкой следя, затем чтобы проводники располагались на разных сторонах пробки, и не очень плотно, чтобы песок дышал. Надеваем на один проводник трубочку, припаиваем и индикатор. Толстую пробку покалываем иглой от мед. капельницы у края, подеваем в иглу одну жилку электропровода и вытягиваем иглу, тоже проделываем с другой жилой только проколов пробку на другом краю. Припаиваем все у пробки обогревателя и осторожно, немного поворачивая, закрываем. Прикрепляем электровилку, проверяем правильность соединений тестером, если все в порядке – включаем в сеть. И все.

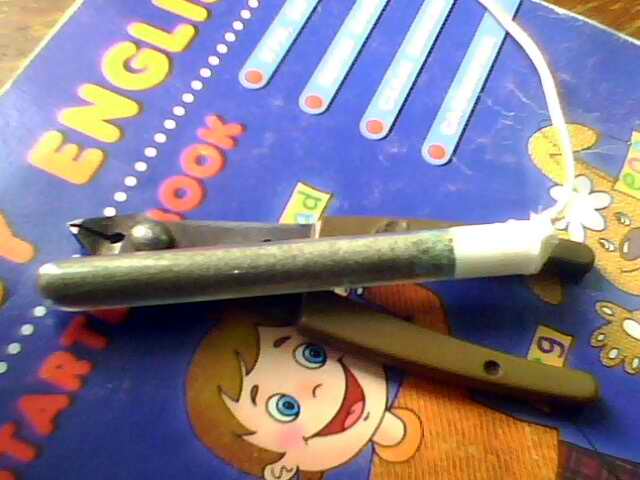

Смотрите все на фото.
Все счеты для обогревателя в "Обогреватели на резисторах" .rar

[fylhttd]

Да с песочком лучше.
Дело не втом что 70х -90х делали все, а сейчас можно купить, купить не проблема были бы деньги.
А просто обогревателей малой мощность нет. Все начиаются от 25Вт.
А по надежности он проще и лучше чем КИТАЙ.
Да еще если поставить с термореле + - 0,5 градуса,то и рыбе хорошо и
нет проблем как у китайцев(то трещат, то залипают контакты, то крутилка заржавела).

[Shustrik]

Допис від fylhttd

Да с песочком лучше.
Дело не втом что 70х -90х делали все, а сейчас можно купить, купить не проблема были бы деньги.
А просто обогревателей малой мощность нет. Все начиаются от 25Вт.

и не только мощности, размер тоже имеет значение . Вот у меня в минике водяной столб высотой 12 см, даже 25ВТ-ный терморегулятор туда не влезет. Сделал по принципу ТС-ового, пробирка в аккурат стала .

[MIX]

А если в такой нагреватель вместо песка залить например глицерин? Конструкция станет менее заметной, от резисторов тепло будет получше отводиться следовательно срок из службы увеличится, уменьшится локальный перегрев пробирки при частичном вынимании из воды и снизится риск того что она лопнет. К тому же глицерин не яловит и не воняет. На первый взгляд одни плюсы. Кто что может сказать по этому поводу? Стоит попробовать?

[Ye_Lviv]

Допис від MIX

А если в такой нагреватель вместо песка залить например глицерин? ...

На рахунок гліцеріну не знаю, але мені здається трансформаторне масло буде краще.
Я робив такі нагрівачі дещо інакше. Відкусував ніжки резисторів під корінь, шляпки лудив, далі тулив їх під металеву лінійку і паяв. Виходив такий конструктив:

[Joliat]

Здравствуйте. У меня возник вопрос по поводу нагревателя для рассадника. Объем 7 литров. поднимать нужно температуру на 2-3 градуса от общака. почитав статью, выяснил, что мне нужны 3 резистора МЛТ-0.25 по 6.8кОм.
Но у меня сейчас есть МТЛ-2 на: 8.2кОм, 15кОм (2шт), 12кОм, 10кОм.
Еще нарыл какие-то С2-29В-1 на: 7.96мОм и 6,04мом,
С5-5-5Вт на 18кОм(4шт).

Подскажите, пожалуйста, как из этого запаса подобрать необходимый (е) резисторы на нагрев такого не большего объема (5-7 литров на 2-3 градуса)?

[klinok]

Аналогично, в 90-х паял такие нагреватели себе на нерестовики. Наполнитель - прокалённый песок, заливал силиконом - сначала боялся, что провода расшатают силикон, но ничего подобного не было.

МЛТ-2 расчитан на 2 Вт при пассивном воздушном охлаждении, а будучи засыпанным песком в пробирке, помещённой в аквариум, спокойно отдаёт 5 Вт и может так работать неограниченно долго. Впрочем, я обычно пересчитывал на 3-4 Вт.

Joliat, правило №1: все резисторы берём примерно одинакового сопротивления, независимо от того, соединяем их параллельно или последовательно. Иначе на них будет выделяться разная мощность, и один из резисторов рано или поздно сгорит. Параллельное включение, впрочем, при изготовлении таких нагревателей не практикуется, т.к. много проводов тянуть, и конструкция нежёсткая получается.

Из того же, что есть, можно взять 10 и 8.2 кОм, тогда мощность при последовательном включении будет 2.7 Вт, и, хотя один из резисторов будет греться сильнее другого - это всё равно будет с большим запасом по рассеиваемой мощности. Но греться будет центр пробирки, с тремя резисторами по 6.8 кОм нагрев был бы равномернее. Или же один С5 на 18 кОм, мощность будет та же, но нагрев совсем неравномерен... Если только не попадётся короткая пробирка, как в лабораториях при поликлиниках.

Update:
1. Да... Статью не читал, но хотя 2.7 Вт кажутся мне адекватной мощностью для этой задачи, но вот упомянутые МЛТ-0.25 - ни в коем случае. Ещё МЛТ-0.5 куда ни шло.
2. Провод для внутренних соединений я использовал исключительно МГТФ, поскольку он гарантировано термостойкий.

[Sem]

Насколько я помню С5 это прецизионные резисторы и они НЕ РАСЧИТАНЫ для работы при высоких напряжениях (220 в).
МЛТ-2 рулит.

[Joliat]

klinok, вы расчитали верно. у меня вышло 2.73Вт.и резисторы подобрал теже, но хотел, чтоб кто-то мои расчеты подтвердил.

Допис від klinok

Провод для внутренних соединений я использовал исключительно МГТФ, поскольку он гарантировано термостойкий

это какой?

Допис від Sem

Насколько я помню С5 это прецизионные резисторы и они НЕ РАСЧИТАНЫ для работы при высоких напряжениях (220 в)

Sem, чесно говоря у меня закрадывались сомнения насчет С5 и они и сейчас есть. можно ли их использовать.

Допис від klinok

Если только не попадётся короткая пробирка, как в лабораториях при поликлиниках.

У меня имеется стеклянные баночки от лекарств с резиновой крышкой в высоту 6см, в диаметре - 2см. Вот если сделать обогреватель в ней? она не лопнет?

[klinok]

Допис від Joliat

это какой?

С характерной розоватой расслаивающейся и хрустящей при сжимании изоляцией. Гугль покажет массу картинок.

Sem, чесно говоря у меня закрадывались сомнения насчет С5 и они и сейчас есть. можно ли их использовать.

Ну, начнём с того, что резисторы серии С - проволочные с тонкой навивкой, а МЛТ - металлоплёночные с довольно широкой ленточной навивкой. И хотя расстояние между витками у МЛТ практически всегда больше (количество витков редко больше десятка-другого), всё равно напряжение пробоя между ними что у МЛТ, что у С вряд ли меньше полукиловольта (зависит от изоляции между витками).

Тем не менее действительно лучше использовать несколько последовательно включенных резисторов, т.к. тогда на каждый приходится пропорцинально меньшее падение напряжения.
Более того, при этом увеличится площадь поверхности, рассеивающей тепло в песок, так что нагреватель получится эффективнее.

Кроме того, изначально резисторы С в производстве дороже, чем МЛТ, а конструкторов массово выпускаемой аппаратуры очень больно били по рукам за попытку поставить дорогой прецизионный компонент там, где точность не требуется.

У меня имеется стеклянные баночки от лекарств с резиновой крышкой в высоту 6см, в диаметре - 2см. Вот если сделать обогреватель в ней? она не лопнет?

Если сумеете хорошо загерметизировать после того, как засунете туда пару резисторов - то почему бы и нет. Я бы слою силикона тоньше сантиметра не доверял, т.к. провод гнуться будет при обслуживании. Может, это и перестраховка.

[Joliat]

По поводу колбочек спросил, думал медицинские из спец стекла (закаленные или как). Чтоб мои не полопались.
А что если вместо силикона залить клеем из нагревающего пистолета (креет расплавленным силиконом - не силиконом, но похож на упругий прозрачный пластик) или универсальным морозостойким клеем "TITAN SM". На нем написано, что он создает водонепроницаемый шов и клеет все ко всему)))
Имеет аттестат гигиены PzH nr HK/B/2368/07/2001, но состава на нем не написано. Чтоб не был токсичен!
А насчет клея с пистолета, не расплавится ли он, когда будет греться нагреватель и по поводу токсичности тоже интересно.
насчет резисторов понял, что круче МЛТ - 2, для этого дела нет.))

[klinok]

Проверить - проще простого. Ставим баночку на обычную тарелку и льём внутрь кипяток из чайника... Это заведомо более высокая температура, чем та, до которой её разогреет Ваша пара резисторов.
Дополнительный тест - то же самое, но баночка уже погружена (можно пинцетом держать) до горлышка в ёмкость с холодной водой.

[Joliat]

Спасибо, чуть позже сообщу результат эксперементов.))

А что насчет токсичности мною предложенных видов клея?
Или может есть какие-то другие способы проклейки?

[klinok]

Вот некто Джеймс Кун пишет:

"In case you were wondering, I've used hot glue guns to make aquarium decorations for years. I've never seen any effect on the fish. It doesn't adhere well to polished surfaces - or PVC hence the silicone to hold things better. I have used it to glue gravel to the base of plastic plants with good sucess."

Так что термоклей "из пистолета" рыбам не опасен, но нагреватель всё же лучше силиконом залить.

[Joliat]

Так! Рассказываю: Эксперименты прошли "на ура". все сделал, запаял с пистолета. Поставил 1 резистор на 15кОм, что позволяет поднять температуру на 2.5 градуса. Уже благодаря нагревателю вчера удачно отнерестились суматранусы.

[exzarcist]

По поводу эллекторбезапаснасти я всетаки рекомендовалбы через понижаюший трансформатор, за одно можно и кулера запитать длдя лета
