14.03.2009, 00:01
|
|
|
Изготовление акваконтроллера
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
14.03.2009, 00:01
Рейтинг:
 (28 голосов - 4,64 средняя оценка)
Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта
С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка
Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0
Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.
Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).
Version 3.1 SMD - версия 3 для СМД элементов.
Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).
Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.
Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.
Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.
Программирование fuse-битов:
При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m
Мініатюри долучень
Долучені файли
 |
Контроллер.rar (423,9 КБ, 18957 переглядів) |
|
AquaControl.rar (3,48 МБ, 18489 переглядів) |
|
New_controller-2V1.rar (59,8 КБ, 15206 переглядів) |
|
PL2303-USB.rar (2,03 МБ, 12990 переглядів) |
|
Новый контроллер-3.rar (43,5 КБ, 14039 переглядів) |
|
Плата для WH2004A.rar (278,0 КБ, 13362 переглядів) |
|
USB.rar (219,9 КБ, 12860 переглядів) |
 |
Контроллер-V.3.zip (86,5 КБ, 14408 переглядів) |
|
Version 3.1 SMD.zip (158,5 КБ, 14277 переглядів) |
 |
Полезная информация.pdf (306,9 КБ, 20185 переглядів) |
|
Плата1v5smd.rar (165,9 КБ, 12820 переглядів) |
|
Контроллер V3 DIP.zip (151,0 КБ, 14700 переглядів) |
|
Firmware.rar (21,6 КБ, 12074 переглядів) |
|
Aqua Control 2007 HELP.rar (172,4 КБ, 12369 переглядів) |
|
THelper.rar (57,3 КБ, 11836 переглядів) |
|
Прошивки.rar (68,0 КБ, 10833 переглядів) |
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 19.04.2016 о 11:18..
Причина: Добавлен архив прошивок
|
|
Переглядів: 1913221
|
|
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010) |
|
14.02.2017, 07:48
|
#5281
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Повесьте на выход ШИМа резистор на 1кОм (нужно подбирать). При выключении ШИМа его выход повисает в воздухе, возможно драйверам это не нравится.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
cказали "Дякую" Starcomputer за цей допис:
|
|
|
14.02.2017, 19:50
|
#5282
|
|
Живу я тут
Реєстрація: 19.02.2016
Звідки Ви: Николаев
Дописи: 161
сказав Дякую: 84
сказали Дякую 66 раз(и) в 60 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Повесьте на выход ШИМа резистор на 1кОм (нужно подбирать). При выключении ШИМа его выход повисает в воздухе, возможно драйверам это не нравится.
|
1 кОм как раз и стоят, с проца на драйвера, 3 и 4 канал. Попробую подобрать.
|
|
|
|
|
15.02.2017, 01:46
|
#5283
|
|
Придивляюся
Реєстрація: 02.07.2010
Звідки Ви: Николаев
Дописи: 73
сказав Дякую: 42
сказали Дякую 68 раз(и) в 26 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Драйвера к процессору подключать на прямую, без ОУ.
На выходе ШИМ каналов атмеги:
ШИМ - 0% на выходе четкие 0В ., ШИМ - 100% на выходе 5в
от 0% до 100% меандр с изменяемой скважностью амплитудой 5В
Проверял, отлично работает с драйверами на PT4115 и MEAN WELL LDD1000/700
|
|
|
|
|
15.02.2017, 01:50
|
#5284
|
|
Придивляюся
Реєстрація: 02.07.2010
Звідки Ви: Николаев
Дописи: 73
сказав Дякую: 42
сказали Дякую 68 раз(и) в 26 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від cwc
1 кОм как раз и стоят, с проца на драйвера, 3 и 4 канал. Попробую подобрать.
|
резистор в 1 кОм на всякий случай, для защиты порта атмеги, если и подбирать то в меньшую сторону
возможно проблема с драйвером, попробуй отключить от проца и замкни управляющий вход драйвера на землю, светодиоды должны потухнуть,
соответственно светодиоды должны потухнуть только при настройке ШИМ 0%
|
|
|
|
|
14.04.2017, 16:40
|
#5285
|
|
Придивляюся
Реєстрація: 17.10.2015
Звідки Ви: Київ
Дописи: 22
сказав Дякую: 3
сказали Дякую 11 раз(и) в 4 повідомленні
|
Відповідь: Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від cwc
Собрал данный контроллер с LED драйверами, прошивка проца с шимом.
Все регулируется и работает почти, но каналы с шимом не отключаются.
Что только не пробовал. И если включились то выключить можно только убрав батарейку.
Что еще интересно, когда приходит время по таймеру выключить канал то светодиоды включаются на полную мощность.
Знаю что nikservice делал контроллер с драйверами на шиме, но его давно на форуме нет.
|
Вот собрал и я с драйверами. Для этого проекта, специально купил большой индикатор (размер видимой области, 123.5 x 43.0 мм.) (БОМБА) и в Китае заказал блок питания 24V 4-6A. На столе вроде все работает. Единственный нюанс, с полным включением, (я тоже это заметил) после выставления таймеров это происходит один раз. Далее все работает как надо.

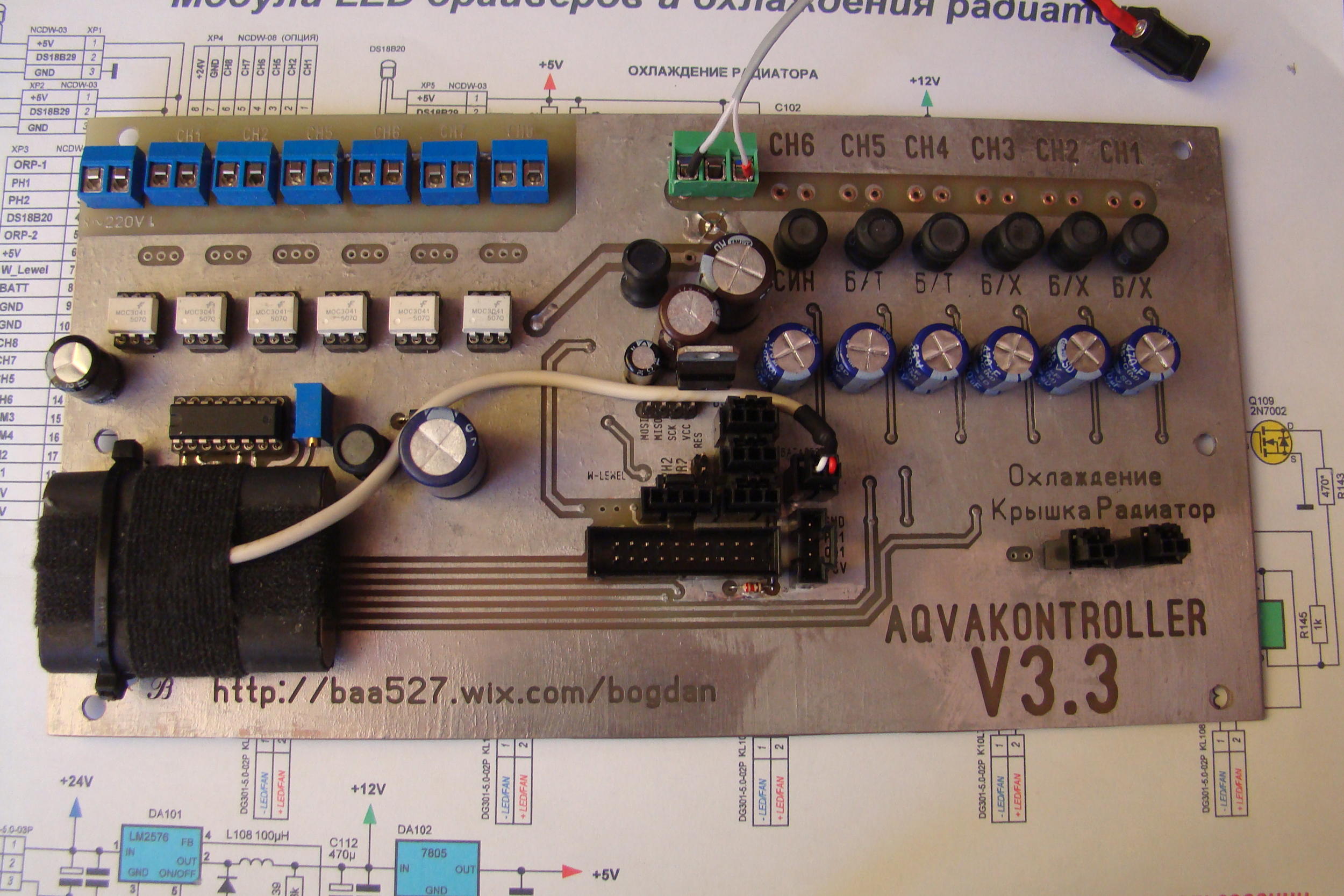

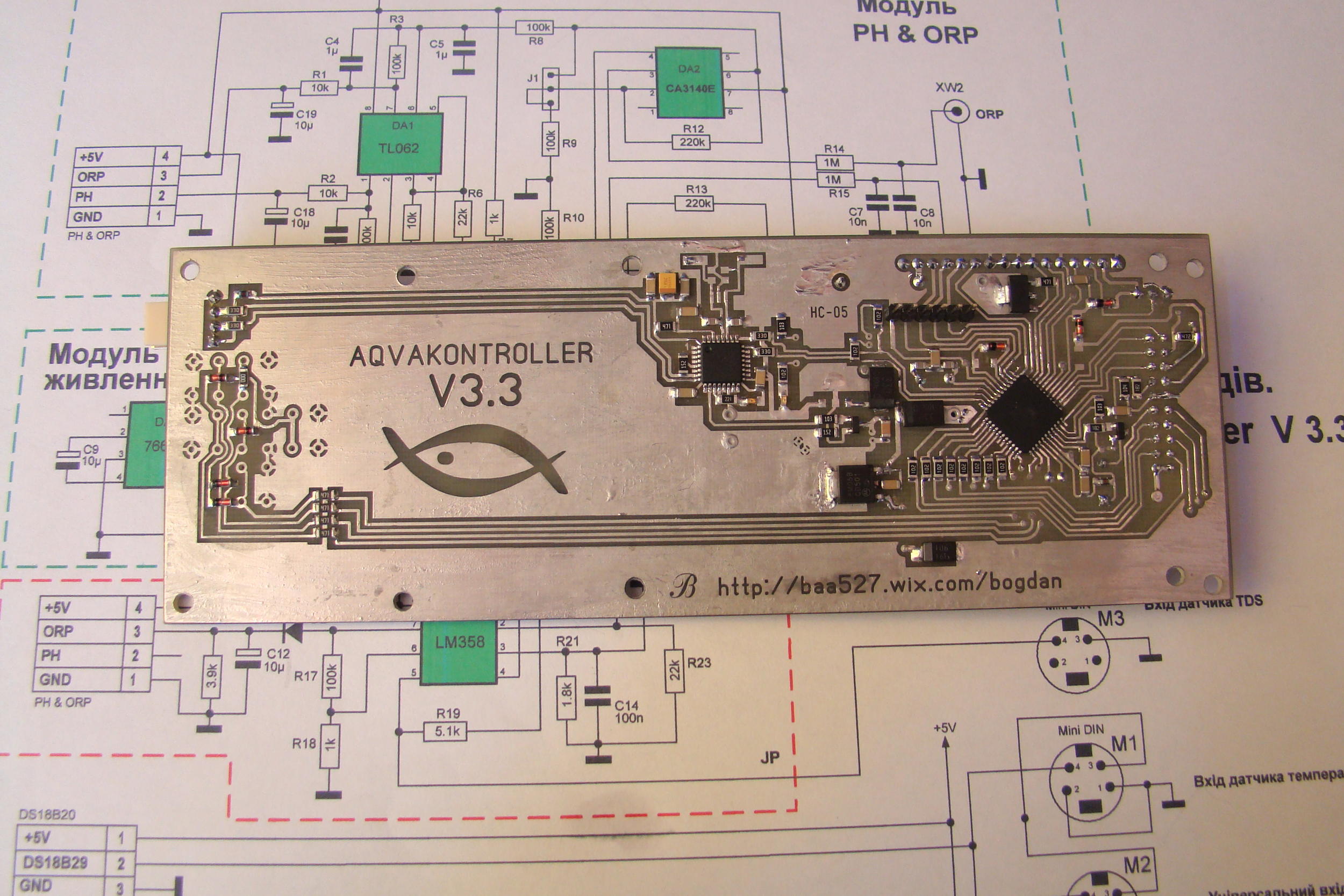

Вот фотки плат и комплект в работе. Пока не впаяны тиристоры, нет подходящей пластины для радиатора. Позже выложу все на своем сайте
Востаннє редагував baa: 25.06.2017 о 20:35..
Причина: Дополнение
|
|
|
|
|
22.05.2017, 16:07
|
#5286
|
|
Придивляюся
Реєстрація: 17.10.2015
Звідки Ви: Київ
Дописи: 22
сказав Дякую: 3
сказали Дякую 11 раз(и) в 4 повідомленні
|
Відповідь: Изготовление акваконтроллера ===www.aquaforum.ua===

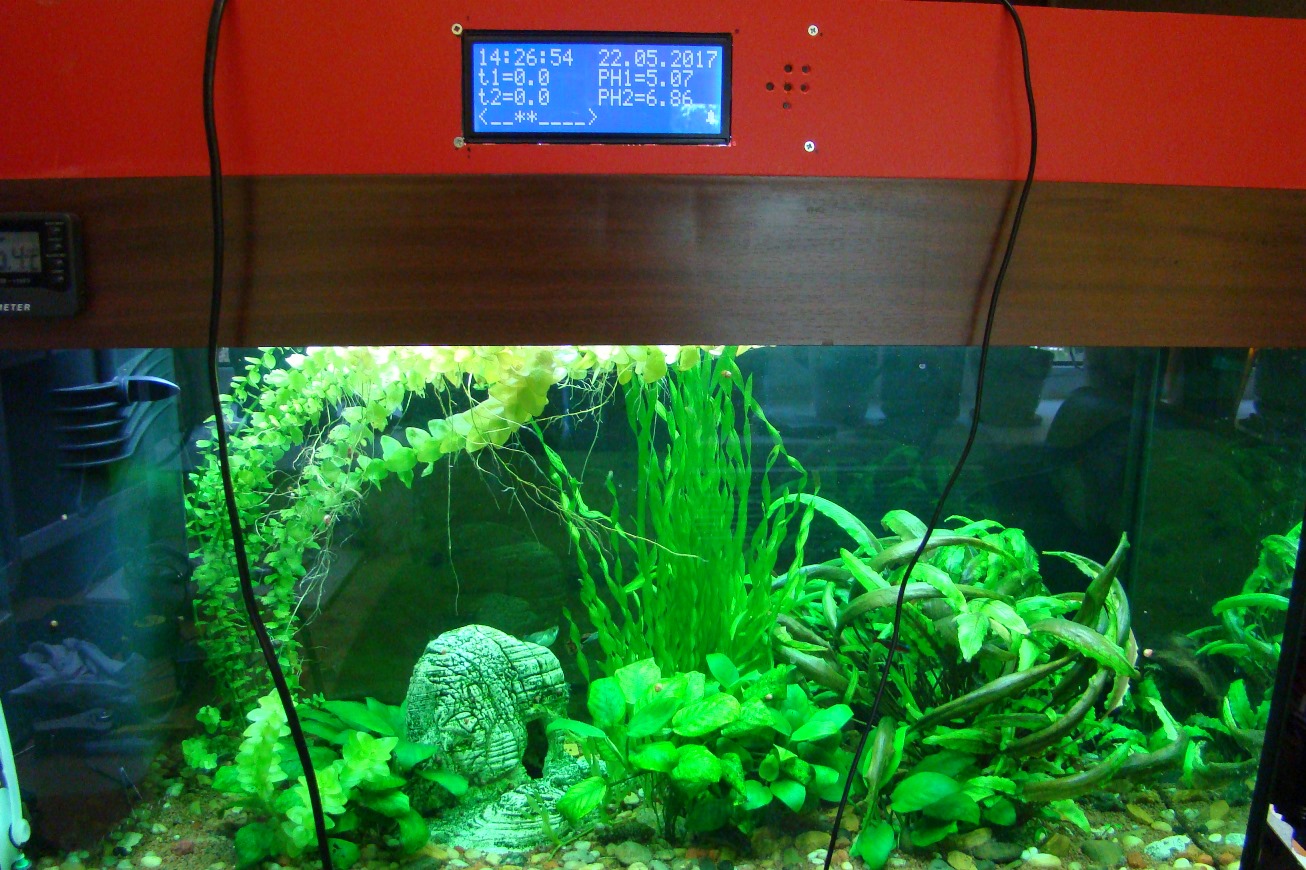

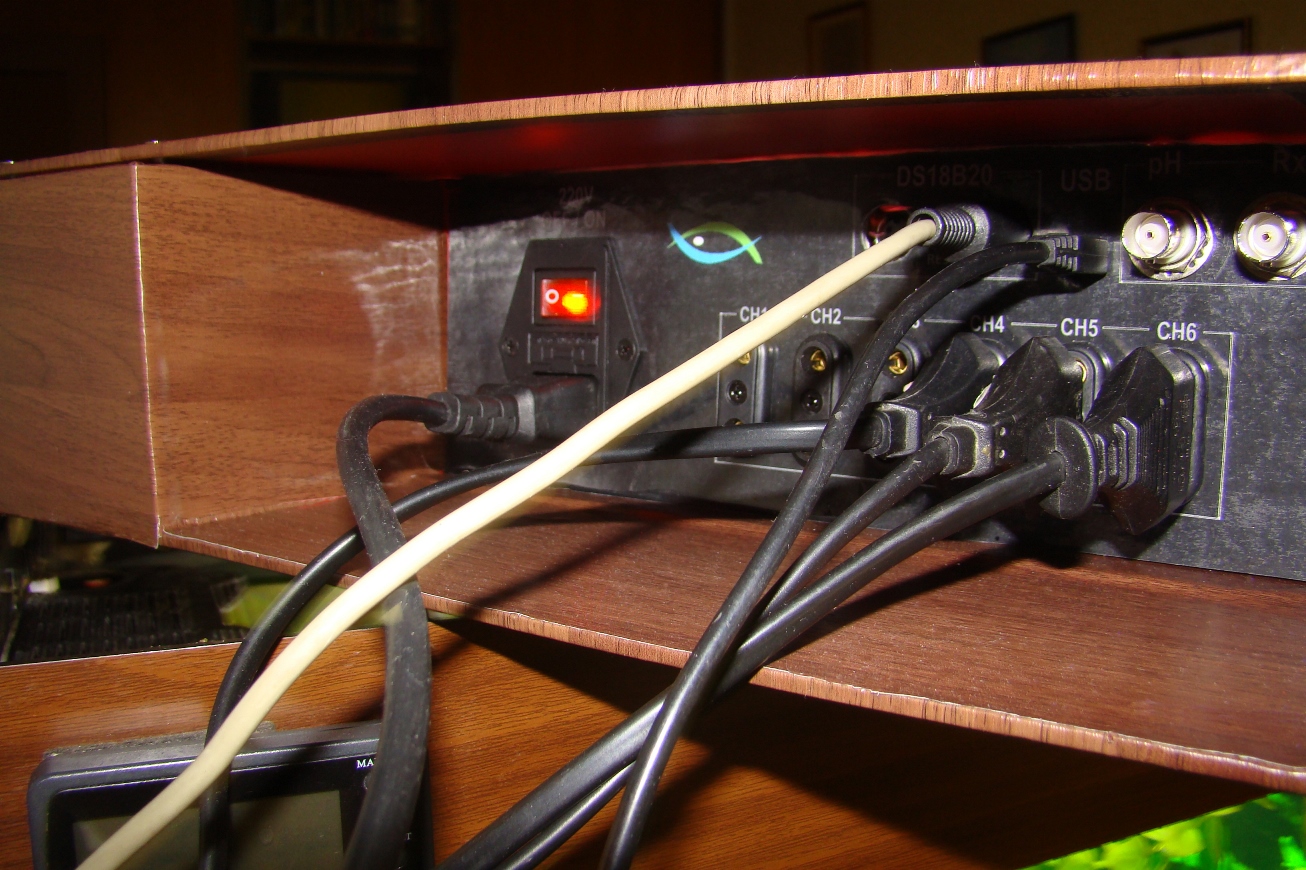

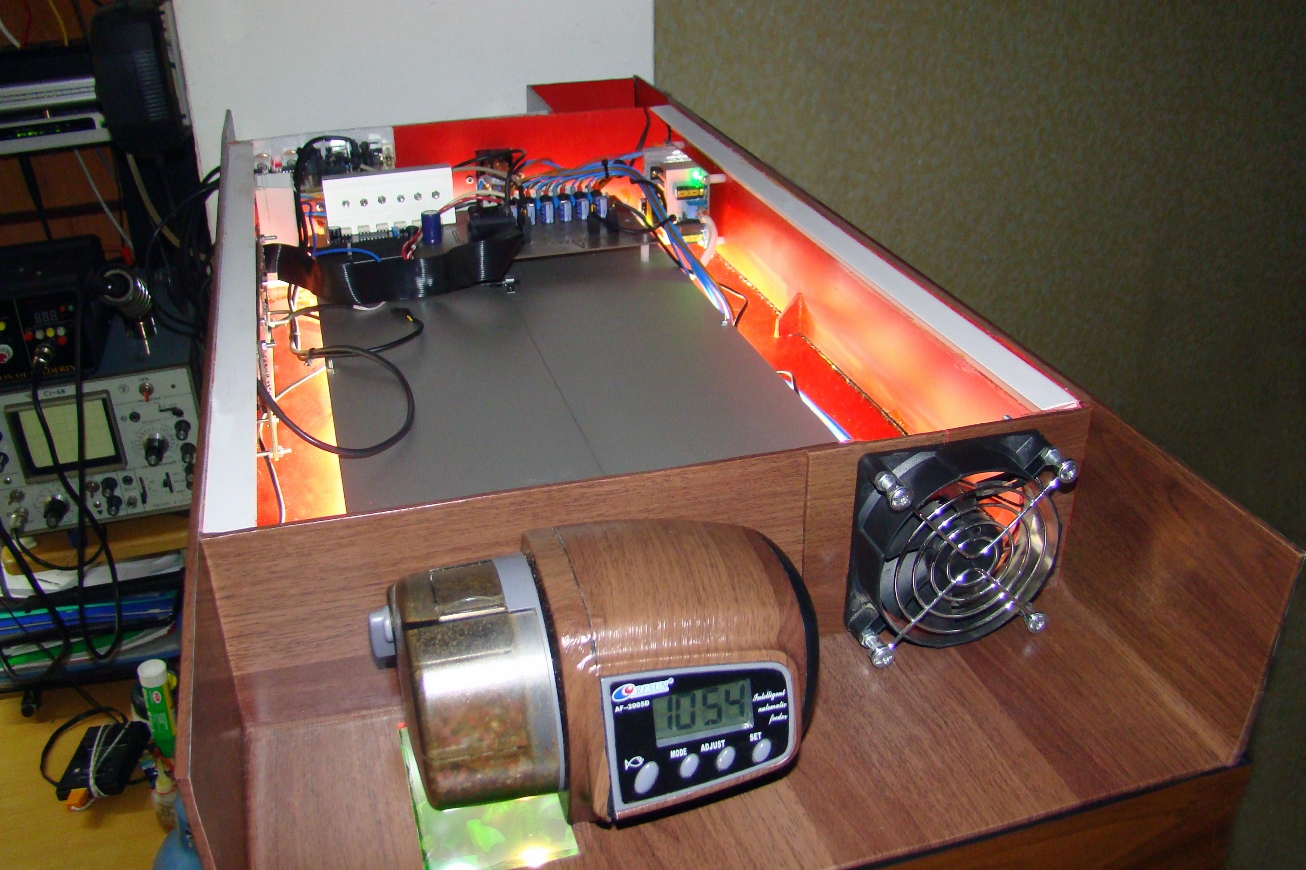

Наконец появилась возможность склеить и испытать на свет новую крышку. Пока не обклеена пленкой, без вентиляторов, входной платы, разъемов и стекла. Светодиоды 3Вт 200-220 лм чистый белый 6200-6500К -18 шт. 3Вт 200-220 лм теплый белый 3000-3200К- 12 шт. 3Вт 200-220 лм холл. белый 9000-11000К- 6 шт. Шесть каналов по 6 светодиодов. Всего 36 шт. Сила света получилась 7200 - 7920 Lm, что равно примерно ШЕСТИ лампам 24W/T5. Для моего аквариума оказалось очень много и я ШИМ ограничил на 60%. Светодиоды наклеены теплопроводным скотчем на алюминиевую 5 мм. пластину 500Х240 мм. При проверке и не закрытой верхней крышкой, ШИМ 100% через полчаса пластина нагрелась до 68 ° и на этой отметке остановилась. А радиатор блока питания разогрелся до 80°. На 60% температура пластины стабильно в районе 46°. С вентилятором и закрытой крышкой температура радиаторов, на 100% ШИМ, упала на 7 - 8°. Возможно нужно будет при использовании всей нагрузки, заменить радиатор блока питания. Вот пока все.
Облагородил внешний вид пленкой, подключил все, кроме датчика PH. Кормушку запитал от аккумулятора, контроллера. Наклеил панель на индикатор и кнопки. Аквариум DUBAI 80. Светодиоды на 65% мощности. Более подробно здесь
Востаннє редагував baa: 06.08.2017 о 22:08..
|
|
|
|
|
25.08.2017, 12:35
|
#5287
|
|
Придивляюся
Реєстрація: 09.05.2017
Звідки Ви: Полтава
Дописи: 3
сказав Дякую: 2
сказали Дякую 0 раз(и) в 0 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Володя Череп
МСВ, если при замыкании контактов BNC-разъема получается 1 В на выходе, а при подаче 0,3 В получается 0,16 В на выходе, то Ваш усилитель, скорей всего, работает.
|
У меня при замыкании контактов BNC-разъема получается 1,13В
При подаче 0,3В получается 0,1В
А если подключаю Электрод то напряжения -0,51В (отрицательное), такое же напряжение и при отключенном электроде.
Электрод рабочий 100%
Заметил что напряжение на усилитель подается +5 и -4,8В.
Если отключаю от питания усилитель то напряжение становится +5 и -5
В чем моя ошибка?
|
|
|
|
|
25.08.2017, 13:58
|
#5288
|
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від AndreyZames
Заметил что напряжение на усилитель подается +5 и -4,8В.
|
а микросхема отрицательного напряжения на плате рН?
Если да, то должно быть - 5в.
Если нет, тогда нужно собирать усилитель рН с минусовым напряжением "на месте".
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
|
|
25.08.2017, 14:29
|
#5289
|
|
Придивляюся
Реєстрація: 09.05.2017
Звідки Ви: Полтава
Дописи: 3
сказав Дякую: 2
сказали Дякую 0 раз(и) в 0 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
chack,
Цитата:
Допис від chack
а микросхема отрицательного напряжения на плате рН?
|
Да рядом на плате. Если перерезать дорожку питания к усилителю, то показывает -5
|
|
|
|
|
25.08.2017, 17:44
|
#5290
|
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
AndreyZames, значит надо искать там причину. По обвязке, например.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
|
|
29.08.2017, 14:40
|
#5291
|
|
Активний участник форуму
Реєстрація: 28.02.2003
Звідки Ви: Донецк
Дописи: 5.536
сказав Дякую: 1.629
сказали Дякую 3.502 раз(и) в 1.523 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Все это конечно замечательно, но !
Кто-нибудь, кроме Романа (AQUAPLANER) продает самодельные контроллеры?
__________________
|
|
|
|
|
29.08.2017, 15:47
|
#5292
|
|
Живу я тут
Реєстрація: 27.12.2008
Звідки Ви: на берегу очень тихой реки
Дописи: 2.523
сказав Дякую: 3.869
сказали Дякую 2.022 раз(и) в 1.031 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Vadim Art
Все это конечно замечательно, но !
Кто-нибудь, кроме Романа (AQUAPLANER) продает самодельные контроллеры?
|
Зайди сюда http://134.249.156.100 - вот пример контролера.
Свяжись с хозяином 066-067-99-82
__________________
яйца планарии не дремлют!!!
|
|
|
|
|
29.08.2017, 21:18
|
#5293
|
|
Живу я тут
Реєстрація: 31.12.2014
Звідки Ви: Львов
Дописи: 1.421
сказав Дякую: 278
сказали Дякую 830 раз(и) в 533 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Vadim Art, Есть более простой способ - самому собрать ...
Например Я собрал контроллер по проекту kapelanа http://www.aquaforum.ua/showthread.php?t=146301 , контроллер с большим набором функционала.
Вот как собрать и что умеет контроллер - http://www.aquaforum.ua/showpost.php...4&postcount=28
А вот окончательный вариант - http://www.aquaforum.ua/showthread.php?t=217684
Уже полтора года контроллер "смотрит" за 3-мя аквами, и практически безупречно.
Если нужен исключительно контроллер - то его цена всего лишь 23$, если реле на 8 каналов +10$. Драйвера брал на форуме по 6$ (ссылки в темах указанных выше).
|
|
|
|
|
29.08.2017, 21:32
|
#5294
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Salton
|
подробней можно?
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
29.08.2017, 22:25
|
#5295
|
|
Придивляюся
Реєстрація: 26.04.2017
Звідки Ви: Яноши
Дописи: 7
сказав Дякую: 20
сказали Дякую 4 раз(и) в 3 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Sem
подробней можно?
|
Швидше за все ось він.
|
|
|
|
|
|
|
