Аква контроллер ARDUINO.
(Обратите внимание на доработанный вариант от форумчан. Ссылка внизу!)
( ПродолжениеПростой акваконтроллер ARDUINO v.2 (LED море))

(ГОТОВЫЕ КОНТРОЛЛЕРЫ НЕ ПРОДАЮ)

Решил ознакомиться я с ARDUINO, за одно порадовать своих рыбасей.
Сделать им(себе) доп удобства за минимальную цену и с минимальным напрягом по времени.
На eBay заказал.
Контроллер
Arduino PRO Mini ATMEGA328P 5V 16M (16MHZ) + CP2102 модуль + кабель = полный комплект для программирования - US $3.18

Часы реального времени
I2C RTC DS1307 AT24C32 Real Time Clock Module for Arduino + Батарейка US $1.15
Индикатор 84*48 LCD Module White backlight adapter PCB for Nokia 5110 Arduino US $1.83
Влагозащищенный цифровой датчик температуры
DS18b20 Waterproof Temperature Sensors (5м нормального кабеля) US $3.7

В качестве блока питания зарядка от iPhon там же за 1 бакс.

Еще немного мелочи типа симисторов и опторазвязки для силовой части.

Что вышло в итоге.
Аква контроллер с энергонезависимыми часами реального времени.
Графический экран с регулировкой яркости подсветки и контрастности.
Управление 13-ю нагрузками.
Куча таймеров, ограничил по 25 на канал (памяти хватит на 500).
Поддержка режима «кормление» - отключается фильтр на 20 мин.
Цифровой термометр и управление нагревателем и охладителем(в моем случае кулер).

Органы управления
1 кнопка отмена
2 кнопка вверх
3 кнопка вниз
4 кнопка ОК

Нагрузки
D10 куллер (С регулировкой оборотов)
D11 ЛЕД (Восход/закат)
А0 1W (термометр)
D12 Фильтр
D13 Нагреватель
D1 СО2
D0 Компрессор
А1 Свет1
А2 Свет2
А3 УДО Микро
А4 УДО Макро
А5 УДО Железо
А6 Управление БП
Себестоимость контроллера чуть больше 10 баксов.

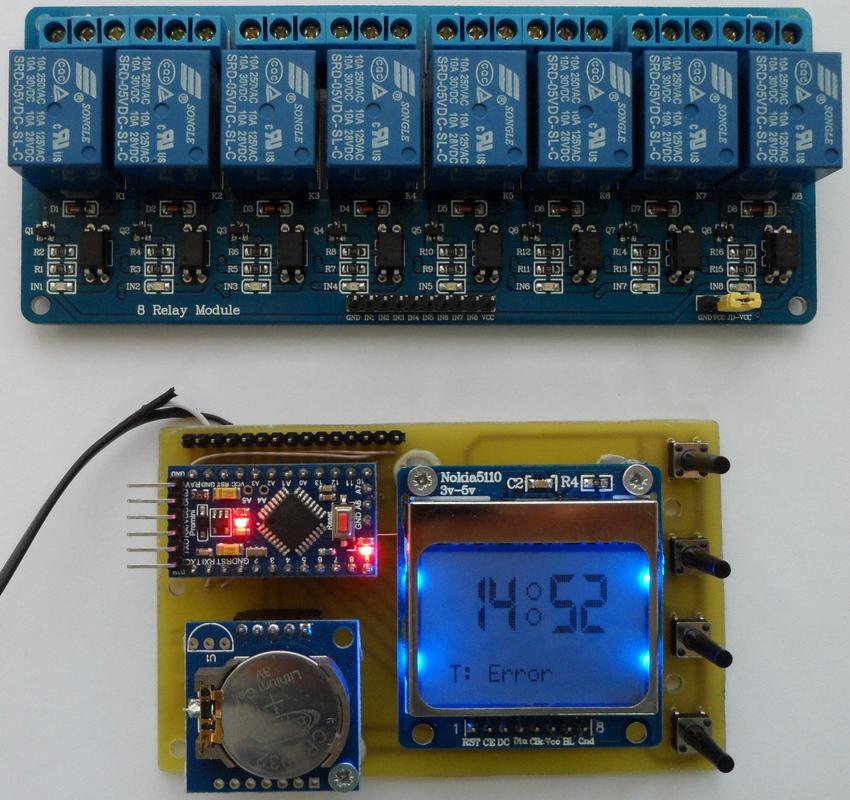

На картинке силовая часть в виде готового релейного модуля (такие есть и на 8 каналов - цена около 8 баксов), я использовал свою плату силовой части - схема и печатка во вложении(плату изготавливал по ЛУТ технологии).
Все проверено - работает.

Все комплектующие покупались на ибей и цены ориентировочные доставке везде БЕСПЛАТНАЯ.

ВАЖНО.
соединять ардуино и часы проводниками минимальной длинны !!!

Варианты скетча:

MIHS, скетч с измененными буквами.

Одна из лучших реализаций от форумчан

burnashev https://www.aquaforum.ua/showpost.ph...postcount=1221

Ant0ny https://www.aquaforum.ua/showpost.ph...postcount=1224

AlexNT · 02.03.2015, 11:51

А что еще надо?
Если таймер работает по ИНТЕРВАЛУ, то при включении света на первом-же цикле проверки таймеров будет произведена проверка попадания текущего времени в заданный для каждого из таймер ИНТЕРВАЛ. Соответственно все нагрузки управляемые ими включатся или выключатся согласно Вашим заданиям. Что и требовалось.

Ну естественно, те задания, которые включаются в определенный момент времени будут пропущены. Но там вроде ничего такого требующего отслеживания не наблюдается...

Вячеслав Сергеев · 02.03.2015, 12:46

Благодаря Петко Шкодрову получилось вот так.

Sem · 02.03.2015, 20:39

Цитата:

Допис від Вячеслав Сергеев

Благодаря Петко Шкодрову получилось вот так.

...***.dsn можно выложить? Версия Прота?

Вячеслав Сергеев · 03.03.2015, 13:33

Sem, proteus 7.7

kolljj · 11.03.2015, 14:52

Подскажите, при повторении силовой части нагрузки на симисторах, как они греются, обязателен ли радиатор. К примеру нагрузка до 100 Вт.

AlexVOK · 11.03.2015, 16:30

kolljj, можно без радиатора
у меня грелка на 300Вт в это случае радиатор нужен
хотя недельку и без него работало

Denisios · 17.03.2015, 16:29

Цитата:

Допис від AlexVOK

у меня грелка на 300Вт в это случае радиатор нужен

Рас для 300Вт грелки уже нужен радиатор, а у меня грелка на 500Вт. ТО может стоит симистор преобрести не BT-139, а другой? Что бы без радиатора. (силовая плата в процессе сборки)

asdff · 18.03.2015, 10:06

AlexVOK, спасибо за проделанную работу!!!
1. Собрал, работает. с силовой частью непонятки: на дисплее "Light ON" - реле отключено (по идее на пин 0) и наоборот.И так по всем пункта (кормление-реле включается). (Блок реле на фото) Как можно поправить?
2. ШИМ LED еще не пробовал (хотя драйвер собран и на КА7500 по резистору работает)

Выкладываю фотки (кто то просил)

sae74 · 18.03.2015, 10:16

asdff, Хорошая Работа.

pimass · 18.03.2015, 10:30

asdff, аккуратно вышло, только "дороги" бы пролудить, окислятся будут....

mikhail.glushko · 18.03.2015, 10:43

Доброй день всем!
Планирую себе тоже собрать аква-контроллер на Ардуино.
Для управления силовой частью (http://arduino-ua.com/products_pictu...xrelay5V_1.jpg) планирую использовать (http://arduino-ua.com/products_pictu..._I2CtoGPIO.jpg) это должно сэкономить порты. К даному расширителю портов можно подключить 8+8 цифровых входов-выходов. для управления ШИМ планирую использовать (http://arduino-ua.com/products_pictu...8moduleRed.jpg) который умеет управлять до 4 выходами, каждый по 1А (4*1А или 2*2А или 1*4А) в зависимости от того как его заюзать.

Может у кого есть опыт уже по сабжу?

sae74 · 18.03.2015, 10:47

mikhail.glushko, я извиняюсь, но какой опыт Вас интересует?

P.S. Сорри автору темы.

mikhail.glushko · 18.03.2015, 11:00

Цитата:

Допис від sae74

mikhail.glushko, я извиняюсь, но какой опыт Вас интересует?

P.S. Сорри автору темы.

Интересуют примеры использования Драйвера на L298N для получения на сигналов на всех 4-х выходах.

sae74 · 18.03.2015, 11:05

Цитата:

Допис від mikhail.glushko

Интересуют примеры использования Драйвера на L298N для получения на сигналов на всех 4-х выходах.

вот

mikhail.glushko · 18.03.2015, 11:26

Цитата:

Допис від sae74

вот

Спасибо за ссылку, но это немножко не то.
В данном примере ШИМ идет на два вывода, два других используются для указания направления вращения. Меня интересует конфигурация драйвера и ШИМ на все 4 выхода.
P.S Задаю дурацкие вопросы так как я в этом не шарю, а тупо собрать схему могу...
