Самодельный подвесной светильник
Живу я тут
Реєстрація: 27.05.2010
Звідки Ви: Харьков
Дописи: 1.428
сказав Дякую: 1.278
сказали Дякую 780 раз(и) в 380 повідомленні
27.09.2011, 00:24
Рейтинг:
 (2 голосов - 5,00 средняя оценка)
|
|
Переглядів: 39308
|
|
Ці 52 користувач(ів) сказали Дякую sbr007 за це повідомлення:
|
Almas (13.03.2012), anttoha (29.09.2011), astra (10.12.2011), bel (04.03.2013), BelkinS (27.09.2011), biabuchja (12.06.2012), Bonsh (27.09.2011), Cuba (13.02.2013), D@ndrv (10.10.2011), Dellmoon (29.10.2014), drlexx83 (14.03.2012), Freezer (12.10.2011), Gorn (29.09.2011), ikhtiandr (27.09.2011), kirsa (27.09.2011), m1hali4 (09.03.2012), Maosha (04.10.2011), Mustafa (29.09.2011), nickanya (27.09.2011), onikitin (20.04.2013), pimass (31.05.2012), Porsche (28.09.2011), Ptica (27.09.2011), Re@ctor (07.11.2011), romashkiartek (04.10.2011), Salton (05.12.2011), sergeiboicko (27.09.2011), sergey_K (29.12.2012), Shamway (26.10.2011), slava10 (05.02.2013), svunko (09.09.2014), tavr (27.09.2011), VKabanov (02.08.2013), Yanik (24.02.2013), yermolayev (21.06.2012), Америго (24.01.2012), Андрончик (27.09.2011), Батёк (17.02.2013), Ветал (03.11.2012), Д.К.А. (08.03.2012), дух святой истины (27.09.2011), КРАК (13.10.2011), Маркес (04.10.2011), Павел Алексов (04.11.2012), Пантелеймон (06.06.2014), Р0ман (02.11.2011), Рыбка Т. (27.09.2011), Сергей Николаевич (17.02.2013), Сергей Тео (07.11.2012), Сирго (05.10.2014), тешнер (18.11.2013), Янек (09.03.2012) |
|
17.12.2011, 11:30
|
#46
|
|
Живу я тут
Реєстрація: 08.03.2011
Звідки Ви: Украина; Киев; Позняки - Центр
Дописи: 2.325
сказав Дякую: 745
сказали Дякую 886 раз(и) в 611 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
kvn79, спросите у автора темы про начинку светильника и поймете что я имел введу ....
|
|
|
|
|
08.03.2012, 18:58
|
#47
|
|
Живу я тут
Реєстрація: 27.05.2010
Звідки Ви: Харьков
Дописи: 1.428
сказав Дякую: 1.278
сказали Дякую 780 раз(и) в 380 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Как говориться "Не успел сказать Б, как обосрали"...
Вот фото нового светильника.
Длинна: 120 см
Ширина:40 см
Высота: всего 4 см !!! (самый тонкий светильник с Т5 и параболическими отражателями)
http://www.aquaforum.ua/attachment.p...1&d=1331229411
Лампы: 6 шт *54 ватт
Балласты: WS
Отражатели: отпрессованные на пресс форме из алюминия MIRO.
Форма отражателя: двойная парабола.

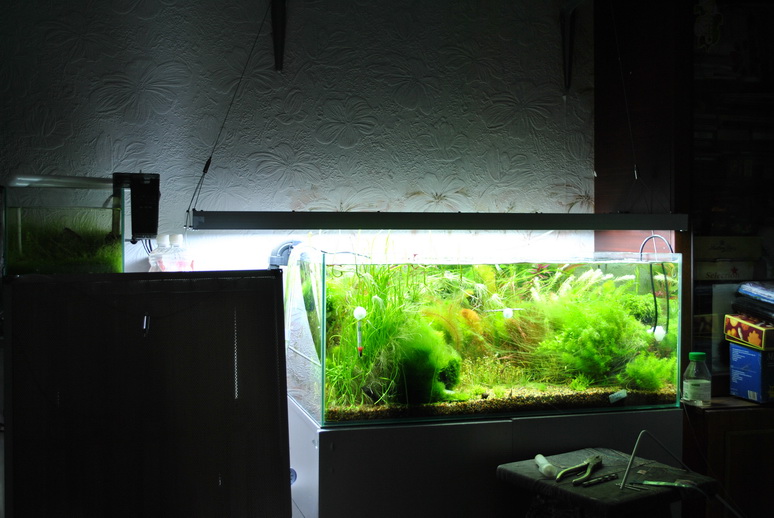

Регулируемые подвесы по высоте.

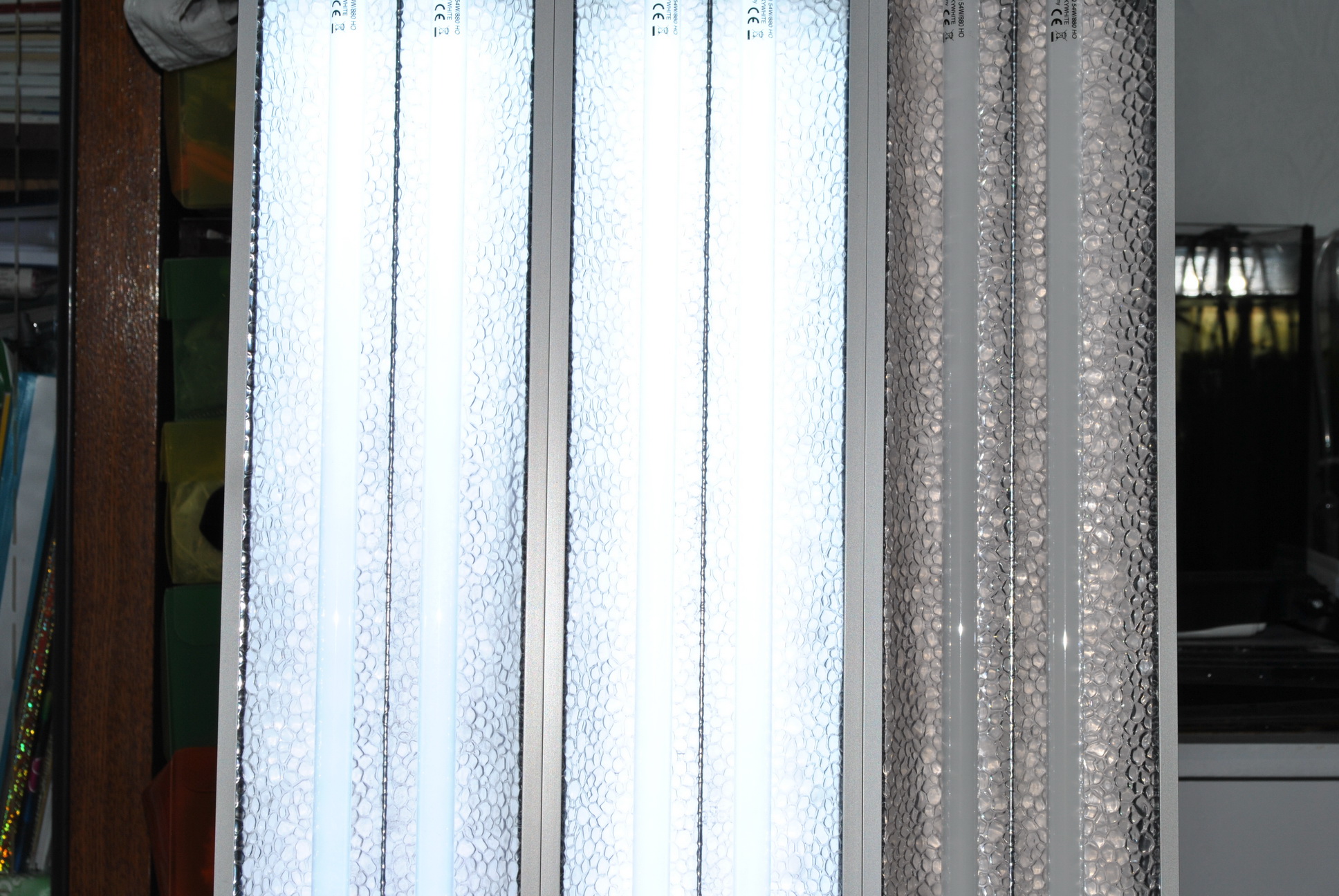

http://www.aquaforum.ua/attachment.p...1&d=1331229411
На фото с отражателей еще не снята защитная пленка.

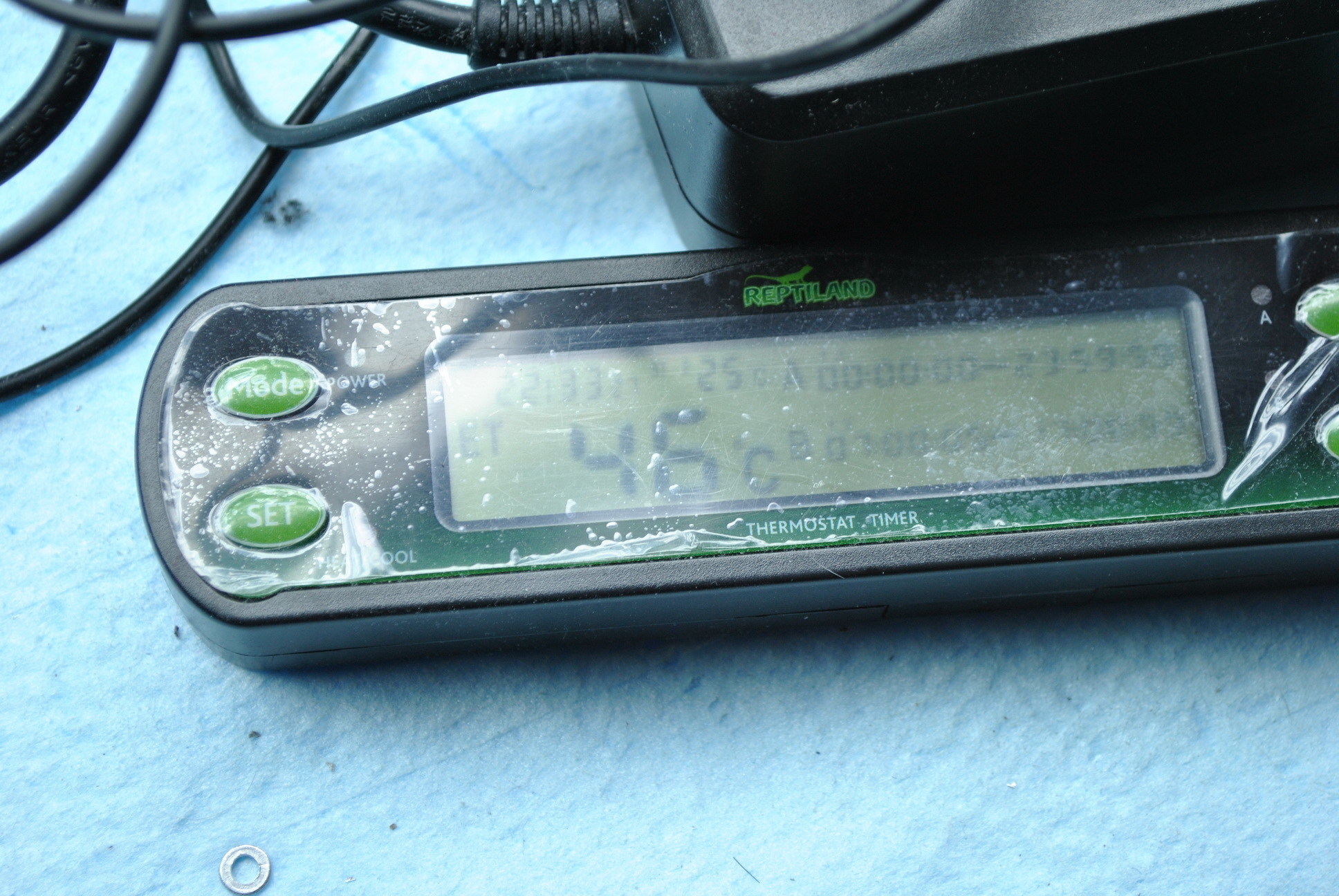

Температура внутри светильника 46 С.
http://www.aquaforum.ua/attachment.p...1&d=1331229411
|
|
|
|
|
Ці 2 користувач(ів) сказали Дякую sbr007 за це повідомлення:
|
|
|
08.03.2012, 19:16
|
#48
|
|
Живу я тут
Реєстрація: 22.02.2006
Звідки Ви: Киев-Запорожье
Дописи: 2.675
сказав Дякую: 965
сказали Дякую 3.993 раз(и) в 1.120 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
отражатели хоть и параболические, но работают они как обычные, полукруглые. В чем смысл?
|
|
|
|
|
08.03.2012, 19:18
|
#49
|
|
Живу я тут
Реєстрація: 08.03.2011
Звідки Ви: Украина; Киев; Позняки - Центр
Дописи: 2.325
сказав Дякую: 745
сказали Дякую 886 раз(и) в 611 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Красава!!!!
|
|
|
|
|
08.03.2012, 19:26
|
#50
|
|
Живу я тут
Реєстрація: 27.05.2010
Звідки Ви: Харьков
Дописи: 1.428
сказав Дякую: 1.278
сказали Дякую 780 раз(и) в 380 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Цитата:
Допис від Bozhkov
отражатели хоть и параболические, но работают они как обычные, полукруглые. В чем смысл?
|
не согласен, эффективность у параболы больше. Этот факт подтверждает моделирование и практические испытания на этом форуме.
|
|
|
|
|
08.03.2012, 19:49
|
#51
|
|
Живу я тут
Реєстрація: 22.02.2006
Звідки Ви: Киев-Запорожье
Дописи: 2.675
сказав Дякую: 965
сказали Дякую 3.993 раз(и) в 1.120 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Цитата:
Допис від sbr007
не согласен, эффективность у параболы больше. Этот факт подтверждает моделирование и практические испытания на этом форуме.
|
Оно то верно, но только используете вы параболу неверно. Наверно не поняли до конца. почему она лучше
|
|
|
|
|
08.03.2012, 19:52
|
#52
|
|
Живу я тут
Реєстрація: 27.05.2010
Звідки Ви: Харьков
Дописи: 1.428
сказав Дякую: 1.278
сказали Дякую 780 раз(и) в 380 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Цитата:
Допис від Bozhkov
... но только используете вы параболу неверно. Наверно не поняли до конца.
|
Аргументируйте, пожалуйста.
|
|
|
|
|
08.03.2012, 20:20
|
#53
|
|
Живу я тут
Реєстрація: 22.02.2006
Звідки Ви: Киев-Запорожье
Дописи: 2.675
сказав Дякую: 965
сказали Дякую 3.993 раз(и) в 1.120 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Цитата:
Допис від sbr007
Аргументируйте, пожалуйста.
|
ну вот
Разницу видите?
А ваш вариант установки ламп на сдвоенную параболу я вижу впервые
|
|
|
|
|
Ці 2 користувач(ів) сказали Дякую Bozhkov за це повідомлення:
|
|
|
08.03.2012, 20:54
|
#54
|
|
Живу я тут
Реєстрація: 11.02.2010
Звідки Ви: Киев
Дописи: 699
сказав Дякую: 492
сказали Дякую 414 раз(и) в 204 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
sbr007, во сколько обошлись отражатели?
размеры озвучьте.
__________________
|
|
|
|
|
08.03.2012, 21:23
|
#55
|
|
Живу я тут
Реєстрація: 27.05.2010
Звідки Ви: Харьков
Дописи: 1.428
сказав Дякую: 1.278
сказали Дякую 780 раз(и) в 380 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Цитата:
Допис від Bozhkov
ну вот
Разницу видите?
А ваш вариант установки ламп на сдвоенную параболу я вижу впервые |
Отличный пример. Именно по этому, во время моделирования этих форм, я остановился на второй. Прирост в освещенности объекта в воздушной среде в первом варианте составил 4%. Но как только поставить лампу с отражателем первого типа на высоту 15 см над водой, то на глубине аквариума в 40 см все преимущество теряется. Еще один факт, что в производстве первый вариант более сложный и более затратный, т.к. называемую "иглу" необходимо изготавливать с очень высокой точностью, что бы направить все отраженные лучи вниз. Прирост КПД не оправдан экономически.
|
|
|
|
|
cказали "Дякую" sbr007 за цей допис:
|
|
|
08.03.2012, 21:28
|
#56
|
|
Живу я тут
Реєстрація: 27.05.2010
Звідки Ви: Харьков
Дописи: 1.428
сказав Дякую: 1.278
сказали Дякую 780 раз(и) в 380 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Цитата:
Допис від Игоревич
sbr007, во сколько обошлись отражатели?
размеры озвучьте.
|
Честно, не подсчитывал. Вернее боюсь подсчитать. Светильник разрабатывался и собирался неспешно в течении полугода.
Стоимость структурированного алюминия MIRO + стоимость матрицы. Вот она как раз дороже самого светильника с лампами :-)))
|
|
|
|
|
cказали "Дякую" sbr007 за цей допис:
|
|
|
08.03.2012, 21:51
|
#57
|
|
Живу я тут
Реєстрація: 22.02.2006
Звідки Ви: Киев-Запорожье
Дописи: 2.675
сказав Дякую: 965
сказали Дякую 3.993 раз(и) в 1.120 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Цитата:
Допис від sbr007
Но как только поставить лампу с отражателем первого типа на высоту 15 см над водой, то на глубине аквариума в 40 см все преимущество теряется.
|
Аргументируйте, пожалуйста
|
|
|
|
|
cказали "Дякую" Bozhkov за цей допис:
|
|
|
08.03.2012, 22:21
|
#58
|
|
Живу я тут
Реєстрація: 27.05.2010
Звідки Ви: Харьков
Дописи: 1.428
сказав Дякую: 1.278
сказали Дякую 780 раз(и) в 380 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
321
Востаннє редагував sbr007: 10.03.2012 о 00:50..
|
|
|
|
|
cказали "Дякую" sbr007 за цей допис:
|
|
|
08.03.2012, 22:26
|
#59
|
|
Живу я тут
Реєстрація: 22.02.2006
Звідки Ви: Киев-Запорожье
Дописи: 2.675
сказав Дякую: 965
сказали Дякую 3.993 раз(и) в 1.120 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Ну допустим, что вы правы. А какое преимущество двойной параболы для двух ламп? (я это сразу и спросил)
|
|
|
|
|
08.03.2012, 22:44
|
#60
|
|
Живу я тут
Реєстрація: 27.05.2010
Звідки Ви: Харьков
Дописи: 1.428
сказав Дякую: 1.278
сказали Дякую 780 раз(и) в 380 повідомленні
|
Re: Самодельный подвесной светильник ===www.aquaforum.ua===
Цитата:
Допис від Bozhkov
Ну допустим, что вы правы. А какое преимущество двойной параболы для двух ламп? (я это сразу и спросил)
|
- Позволило максимально сблизить лампы.
- Уменьшение ширины светильника (то есть, в заданную ширину влезло больше ламп )
В этом отражателе максимально низкая посадка ламп, что дало возможность направить больше отраженного света вниз, при небольшой высоте отражателя.
Основные условия при проектировании отражателя были:
- возможность установки в светильник высотой всего 4 см
- максимальное сближение ламп, без значительной потери в КПД по отражению, исключение сильного нагрева ламп
|
|
|
|
|
cказали "Дякую" sbr007 за цей допис:
|
|
|
|
|
