Кениец · 06.08.2008, 20:58

Пришло время наладить (в который раз) освещение в своём аквариуме.
В этот раз попробую сделать на лампочках для настольных светильников Pls 11Вт и имеющихся балластах Vito 1*18Вт.
Попробую освещать это действие в онлайне сопровождая фотографиями процесса.
За основу взял эту тему.

Добавлено через 10 минут
Лампы для тестов взял разные:
Volta, Electrum, Maxus (4000-4100K), 11Вт

Такой вот ЭПРА:

Добавлено через 22 минуты
Разбираем ЭПРА. На обратной стороне балласта поддеваем крышечку

По контуру отдираем платку. Приклеена к корпусу

Находим обещанный коненсатор на плате справа возле контактного разьёма

Цитата:

Допис від Byaka

Если внимательно посмотреть на платку, то между двумя выводами просто торчит конденсатор и больше ничего. Это и есть НЕНУЖНЫЕ провода, два остальных - к лампе.

Удивляемся! Китайцы в ЭПРА даже предохранитель ставят

Идём курить...

Добавлено через 51 минуту
Так как мы теперь знаем, что нужные нам контакты - два крайних, собираем ЭПРА и подсоединяем к одним контактам двужильный провод для лампочки сечением 0.15 (если не ошибаюсь, именно такой провод нашёлся в хозяйстве), ко вторым двум контактам - "дежурный" провод питания 220В длиной 3м (чтобы отойти подальше от девайса на случай, если бахнет).
Все провода были залужены и пропаяны.
Другие концы провода для лампы подсоединем к такому вот разьёмчику:

Добавлено через 1 час 7 минут
Долго материмся, пытаясь впихнуть в тугое контактное отверстие для проводов в разьёме невпихуемо-тонкий провод.
Ломаем последнюю тонкую отвёртку в хозяйстве. Делаем выводы.

Открываем бутылку пива и включаем девайс в розетку.
Если я не отписываюсь в течении 5 минут - начинаем волноваться.

Добавлено через 1 час 13 минут
С криками "Вау! Йоу! Даст ист фантастиш!" наблюдаем за картиной.

Идём доставать люксометр из коморки.

Добавлено через 1 час 31 минуту
Фиксируем "воздушные" показания на разных расстояниях:
1. Измерение "впритык"
2. На расстоянии 10 см от лампы.
3. На расстоянии 50 см от лампы

1. Зашкал. >20000 Lux. Странно...
2. 5300 Lux. Похоже на правду.
3. 550 Lux. Вроде неплохо. Даже с табличными показателями в прилагаемой инструкции сходится.

Берём отражатель в виде куска белого пластика, ложим под лампу и повторяем п.2 и 3:
2. 7000 Lux.
3. 700 Lux.

Очень хорошо.
Смотрю в свою же тему Освещенность разными лампами и начинаю готовить 15-ваттки Т8 в утиль...

Добавлено через 1 час 33 минуты
ЗЫ. Все три лампы пока показали одинаковые результаты. Плюс/минус 50 люкс считаем погрешностью

Добавлено через 3 часа 15 минут
Часть вторая. Балка.
Прошлую арматуру для освещения я делал из пластиковых коробов. Описывал изготовление в теме Изготовление балки из пластикового короба
Нынешнюю конструкцию буду делать по тому же принципу.
Взял крышку от короба для электропроводки 35*40. Насверлил 10 отверстий, прикрутил патроны - 5 шт.

Добавлено через 4 часа 15 минут
Нарезал 5 кусков провода по 1.5 м.
С помощью пинцета и какой-то матери с горем пополам подсоединил провода к держателям. Просверлил ещё 2 дырки, собрал провода в жгут.

Добавлено через 5 часов 3 минуты
Долго пришлось помучиться с балластом 2*18 Вт. Но я его таки взломал. Правда, внешний вид немного подпортился.

Внутри ожидало три новости:
Хорошая №1 - каналы раздельные, это уже гут.
Хорошая №2 - нашёл причину дребезга ламп при использовании этого девайса.
Плохая - китайцы паять не умеют.

Подключается следующим образом:
Два верхних слева контакта - питание 220В.
Третий - общий на обе лампы.
Два нижних левых не используются.
Справа два верхних - отдельные каналы на каждую лампу.
Два нижних правых - не используются.

Добавлено через 6 часов 0 минут
Подключил балласт 2*18. Упорно мерцает одна лампа. Будет использован в качестве одноканального.

Добавлено через 7 часов 34 минуты
Двойной балласт начал потрескивать и уходит в мусорку в целях безопасности. Пропаял все контакты - треск не пропал. Три лампы уже горят, осталось выяснить почему не работает четвёртая.

Добавлено через 8 часов 38 минут
Итог сегодняшнего дня:
Из 5 имеющихся у меня ЭПРА я умудрился подключить аж 3

15-ваттки утилизированы...
Над аквариумом это выглядит сейчас вот так:

Хотел положить только крышку от короба, но не предусмотрел переворачивания ламп под собственным весом, поэтому пришлось цеплять крышку на короб.
Осталось прикупить ещё 2 ЭПРА и будет растениям счастие. Хотя, визуально уже сейчас стало лучше как в плане освещённости, так и в цветопередаче.

Выражаю благодарность Byaka за схематические разьяснения, VKabanov за совет по использованию данного типа ламп, китайским производителям за дешёвый и условно качественный товар а также своему ребёнку, который уехал к бабушке и наконец-то дал мне спокойно занятся аквариумом

Кениец · 04.09.2008, 08:29

Julian, брал в Днепропетровске. Вам вряд ли поможет, если я скажу что брал в КАПРО. Цена чуть более 5 грн за штуку.

chack · 04.09.2008, 08:32

Цитата:

Допис від Кениец

Julian, брал в Днепропетровске. Вам вряд ли поможет, если я скажу что брал в КАПРО. Цена чуть более 5 грн за штуку.

У нас в городе в капро их нет (((, по крайней мере в магазине на ул. Котовского, на Сырце.

Кениец · 04.09.2008, 08:34

Ухты, а я думал, что КАПРО - наш местный магазинчик

chack · 04.09.2008, 08:41

Их целая сеть в крупных городах, и цены нормальные!

omm · 05.09.2008, 22:44

Цитата:

Допис від Кениец

Могу арендовать. С самовывозом и самопривозом

Если надо - в личку.

Спасибо, но не стОит беспокоиться. И так понятно, что с отражателями лучше чем без них. Это если только очень захочется конкретную цифру узнать, и то не совсем понятно что с ней потом делать

Добавлено через 2 минуты

Цитата:

Допис від chack

Pl-s лампы самое оно для небольших и средних аквасов, а с отражателем так ваще!

А под эти лампы продаются специальные отражатели или что-то самому придумывать нужно?

VKabanov · 08.09.2008, 14:45

я не видел под эти лампы специальные отражатели, только в светильниках.

Imho: фольга на клей рулит

Добавлено через 3 минуты

Цитата:

Допис від fluorine22

Лучи, исходящие из центра параболы, отражаясь от самой параболы, становятся паралельны ее оси...

высказывание верны в отношении точечного источника света, в случае "салями" Т8 говорить о точечном источнике света это пошло...

Кениец · 08.09.2008, 14:49

Цитата:

Допис від VKabanov

Imho: фольга на клей рулит

Imho: разрезанная на 2 половинки банка из-под пива будет рулить рулёзнее рульной фольги на клее

chack · 08.09.2008, 16:16

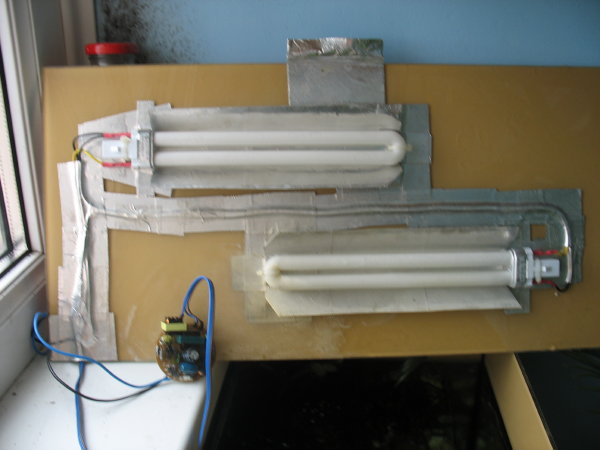

Я делаю из люминия и обклеиваю их еще люминиевым скотчем.

fluorine22 · 08.09.2008, 22:36

Цитата:

Допис від VKabanov

высказывание верны в отношении точечного источника света, в случае "салями" Т8 говорить о точечном источнике света это пошло...

Дык, в принципе, я не пошлил и в предыдущем своем сообщении советовал лампы Т5.
Да и какая бы тонкая не была люм-лампа, точечным источником ей трудно стать в силу наличия некоей двумерности...

chack · 09.09.2008, 11:56

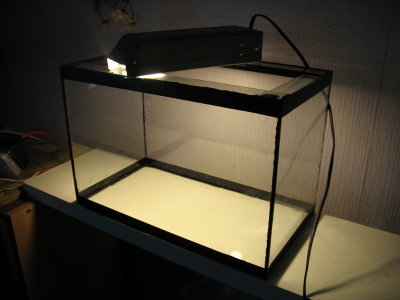

С Вашего позволения выложу еще пару фоток небольшого светильниЧка:

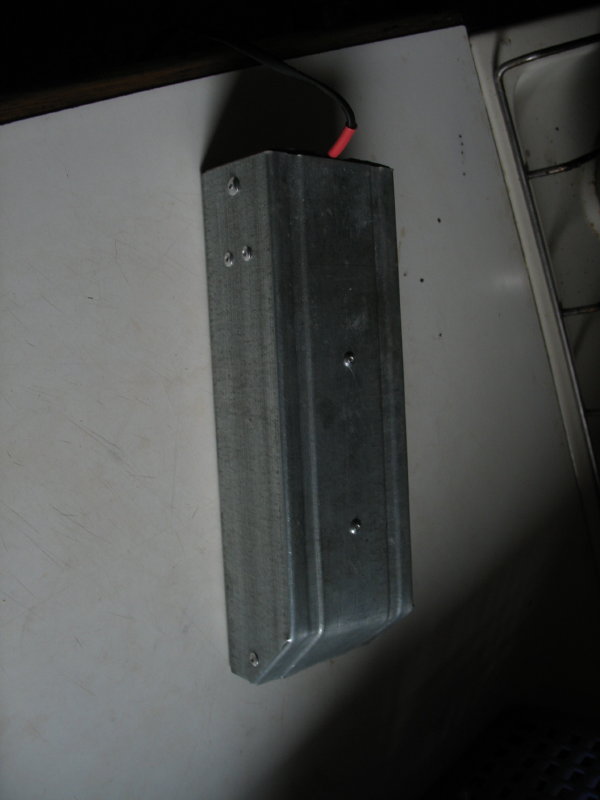

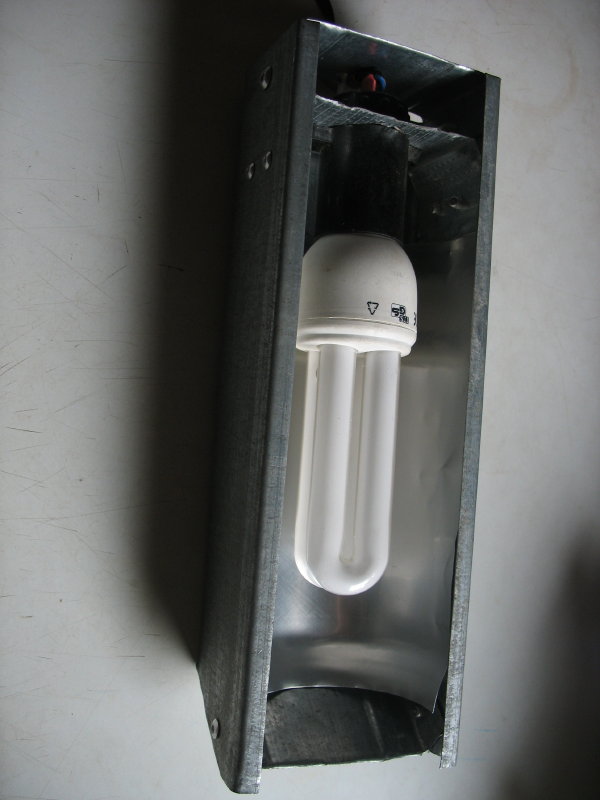

это как раз тот случай, когда отражатель выполнен из половины люминиевой банки, как писал Кениец. Сам корпус сделан из гипсокартонного профиля Ud50. Внешний вид не очень, но для технической банОЧки в самый раз и делов то всего на час.

Кениец · 09.09.2008, 12:03

chack, Прикольно

Аналогичный корпус, но чуток красивше можно соорудить из формы для выпечки всяких кексов

chack · 09.09.2008, 12:07

Кениец, благодарю за идею!!! Взял на вооружение.

omm · 09.09.2008, 21:16

Теперь знаю чем осветить свои 15 литров - кексовый светильник с пивным отражателем

Кениец · 23.09.2008, 08:35

Спешу сообщить пренеприятнейшую новость:
Были куплены ЭПРА VITO 1*15. Лампы Volta и Electrum сначала мерцают минуты 3, потом только зажигаются. С лампой Maxus такой проблемы нет.
Подозреваю, что нужно брать балласты 1*18 этого производителя.

chack · 23.09.2008, 11:31

Кениец, никакую продукцию (электротехническую) этого производителя брать нельзя! Отвратительное исполнение.
