Простой акваконтроллер ARDUINO

[AlexVOK]

Аква контроллер ARDUINO.
(Обратите внимание на доработанный вариант от форумчан. Ссылка внизу!)
( ПродолжениеПростой акваконтроллер ARDUINO v.2 (LED море))

(ГОТОВЫЕ КОНТРОЛЛЕРЫ НЕ ПРОДАЮ)

Решил ознакомиться я с ARDUINO, за одно порадовать своих рыбасей.
Сделать им(себе) доп удобства за минимальную цену и с минимальным напрягом по времени.
На eBay заказал.
Контроллер
Arduino PRO Mini ATMEGA328P 5V 16M (16MHZ) + CP2102 модуль + кабель = полный комплект для программирования - US $3.18

Часы реального времени
I2C RTC DS1307 AT24C32 Real Time Clock Module for Arduino + Батарейка US $1.15
Индикатор 84*48 LCD Module White backlight adapter PCB for Nokia 5110 Arduino US $1.83
Влагозащищенный цифровой датчик температуры
DS18b20 Waterproof Temperature Sensors (5м нормального кабеля) US $3.7

В качестве блока питания зарядка от iPhon там же за 1 бакс.

Еще немного мелочи типа симисторов и опторазвязки для силовой части.

Что вышло в итоге.
Аква контроллер с энергонезависимыми часами реального времени.
Графический экран с регулировкой яркости подсветки и контрастности.
Управление 13-ю нагрузками.
Куча таймеров, ограничил по 25 на канал (памяти хватит на 500).
Поддержка режима «кормление» - отключается фильтр на 20 мин.
Цифровой термометр и управление нагревателем и охладителем(в моем случае кулер).

Органы управления
1 кнопка отмена
2 кнопка вверх
3 кнопка вниз
4 кнопка ОК

Нагрузки
D10 куллер (С регулировкой оборотов)
D11 ЛЕД (Восход/закат)
А0 1W (термометр)
D12 Фильтр
D13 Нагреватель
D1 СО2
D0 Компрессор
А1 Свет1
А2 Свет2
А3 УДО Микро
А4 УДО Макро
А5 УДО Железо
А6 Управление БП
Себестоимость контроллера чуть больше 10 баксов.

На картинке силовая часть в виде готового релейного модуля (такие есть и на 8 каналов - цена около 8 баксов), я использовал свою плату силовой части - схема и печатка во вложении(плату изготавливал по ЛУТ технологии).
Все проверено - работает.

Все комплектующие покупались на ибей и цены ориентировочные доставке везде БЕСПЛАТНАЯ.

ВАЖНО.
соединять ардуино и часы проводниками минимальной длинны !!!

Варианты скетча:

MIHS, скетч с измененными буквами.

Одна из лучших реализаций от форумчан

burnashev https://www.aquaforum.ua/showpost.ph...postcount=1221

Ant0ny https://www.aquaforum.ua/showpost.ph...postcount=1224

[AlexVOK]

Sem,
народ прекращайте писать глупости

4.99 или 5.2 на не нагруженом импуснике - да эще и не понятна точность измерительного прибора
(читай матчасть)

spolyakov,
с БП у вас все нормально, то что оптроны странные ну и какая разница, вы выяснили как заставить их работать.
Как по мне - подключайте их к ардуинке и все будет ок.

[Sem]

AlexVOK, стабильность питания єто глупости ? Ню-ню.

[AlexVOK]

Sem, о какой стабильности разговор
о стабильности питания светодиода в оптроне????
1. Для него нужен ток если на то пошло
2. Для теста силовой части даже плюс минус 1 В ничего не решает.

Это последний пост на эту тему.

[spolyakov]

Ребята подскажите пожалуйста, в схеме управления вентилятором какой диод ставить (если можно его маркировку)?

[AlexVOK]

spolyakov,
практически любой что есть в наличии
это защита полевика

[RozarioAgro]

Спасибо за разработку

[RozarioAgro]

Какая то ошибка с библиотекой?
Arduino: 1.6.4 (Windows 7), Плата"Arduino Pro or Pro Mini, ATmega328 (5V, 16 MHz)"

D:\arduino-nightly\libraries\LCD5110\DefaultFonts.c:12:14: error: variable 'SmallFont' must be const in order to be put into read-only section by means of '__attribute__((progmem))'
fontdatatype SmallFont[] PROGMEM =
^
D:\arduino-nightly\libraries\LCD5110\DefaultFonts.c:117:14: error: variable 'BigNumbers' must be const in order to be put into read-only section by means of '__attribute__((progmem))'
fontdatatype BigNumbers[] PROGMEM =
^
Ошибка компиляции.


кто может подсказать. Спасибо.

[RozarioAgro]

Нашел в чем проблема
В DefaultFonts.c просто добавить const в строке fontdatatype SmallFont[] PROGMEM =

[Starcomputer]

Для блоков питания с током до 2А милиамперные токи оптрона все равно, что ничего. Я уже сталкивался с ситуацией когда такие блоки (именно от роутера) не "заводились" нормально на малом токе нагрузки (хотя он был около 300 мА).
И 1к8 в цепи симистора это многовато. Я ставлю 330 Ом и все работает годами без сбоев.

[spolyakov]

Ребята купил я 8ми релейный 5 вольтовый модуль ардуино. Разбираюсь как его подключить к ардуинке, правильно я понимаю, что при использовании этого модуля надо пины настроить на вход, а не на выход как в скетче?

П.С. Извините после публикации поста, внимательно почитал про функцию пинмоде и понял, что порт настроенный как вывод может быть приемником тока. Поэтому на сколько я понял в скетче ничего менять не надо...

[AlexVOK]

spolyakov, как то непонятно вы описали
В скетче ничего менять ненужно - если модуль управляется высоким уровнем.

Если хотите ответы, уточните вопрос.
Какой именно модуль вы купили?
фото, описание, схема в идеале.

[spolyakov]

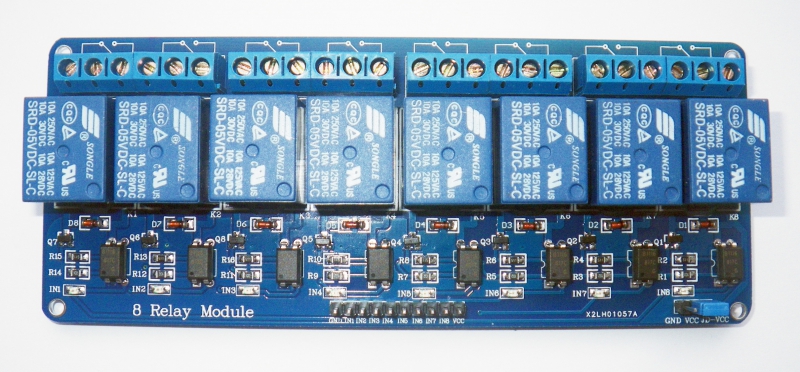

Релейный модуль: 8 канальный релейный модуль 5В 10А
Фото:

Описание: Может управляться непосредственно с выводов микроконтроллера (Arduino и подобным).
Максимальный ток нагрузки 10А при напряжении 250В, размеры: 13.9см x 5.2см x 1.7см
Если вам нужна полная оптическая изоляция подключите "Vcc" к выходу +5В Arduino, но не подключайтесь к Gnd. Уберите джампер Vcc to JD-Vcc. Подключите отдельные +5В к выводу "JD-Vcc" и отдельные Gnd. Это даст питание для транзисторов и обмотки реле.
Если же вам достаточно изоляции реле то можно просто запитать модуль от выводов Arduino +5В и Gnd и оставить джампер Vcc to JD-Vcc на своем месте.
Важно: для замыкания реле нужно подать на управляющий вход низкий логический уровень (LOW), тогда реле замыкается и светодиод загорается, для размыкания реле нужно подать уровень логической единицы (HIGH).

Планирую подключать в обход оптрона следующим образом:
VCC релейного модуля на питание ардуинки
GND релейного модуля на ноль ардуинки
Выходы релейного модуля подключить к соответсвующим пинам ардуины
Джампер Vcc to JD-Vcc оставить на своем месте.

В скетче в местах управления пинами поменять High на Low , т.к. этот модуль при значении High размыкается, при значении Low - замыкается.

[AlexVOK]

spolyakov,
вы все правильно описали !

так и действуйте

[spolyakov]

Наконец пришел микроконтроллер, спаял. Скачал программу Ардуино 1.6.3. Поставил библиотеки из шапки, установил драйвер, а при заливке скетча пишет:

Arduino: 1.6.2 (Windows 7), Плата"Arduino Nano, ATmega328"

Изменена опция сборки, пересобираем все

Используем библиотеку LCD5110 в папке: C:\Users\Анатолий\Documents\Arduino\libraries\LCD5 110 (legacy)

Используем библиотеку EEPROM в папке: C:\Users\Анатолий\AppData\Roaming\Arduino15\packag es\arduino\hardware\avr\1.6.2\libraries\EEPROM

Используем библиотеку OneWire в папке: C:\Users\Анатолий\Documents\Arduino\libraries\OneW ire (legacy)

Используем библиотеку DS1307 в папке: C:\Users\Анатолий\Documents\Arduino\libraries\DS13 07 (legacy)



C:\Users\Анатолий\AppData\Roaming\Arduino15\packag es\arduino\tools\avr-gcc\4.8.1-arduino2/bin/avr-g++ -c -g -Os -w -fno-exceptions -ffunction-sections -fdata-sections -fno-threadsafe-statics -MMD -mmcu=atmega328p -DF_CPU=16000000L -DARDUINO=10602 -DARDUINO_AVR_NANO -DARDUINO_ARCH_AVR -IC:\Users\Анатолий\AppData\Roaming\Arduino15\packa ges\arduino\hardware\avr\1.6.2\cores\arduino -IC:\Users\Анатолий\AppData\Roaming\Arduino15\packa ges\arduino\hardware\avr\1.6.2\variants\eightanalo ginputs -IC:\Users\Анатолий\Documents\Arduino\libraries\LCD 5110 -IC:\Users\Анатолий\AppData\Roaming\Arduino15\packa ges\arduino\hardware\avr\1.6.2\libraries\EEPROM -IC:\Users\Анатолий\Documents\Arduino\libraries\One Wire -IC:\Users\Анатолий\Documents\Arduino\libraries\DS1 307 C:\Users\E393~1\AppData\Local\Temp\build5037175306 117761921.tmp\aqua_controll.cpp -o C:\Users\E393~1\AppData\Local\Temp\build5037175306 117761921.tmp\aqua_controll.cpp.o

C:\Users\Анатолий\AppData\Roaming\Arduino15\packag es\arduino\tools\avr-gcc\4.8.1-arduino2/bin/avr-gcc -c -g -Os -w -ffunction-sections -fdata-sections -MMD -mmcu=atmega328p -DF_CPU=16000000L -DARDUINO=10602 -DARDUINO_AVR_NANO -DARDUINO_ARCH_AVR -IC:\Users\Анатолий\AppData\Roaming\Arduino15\packa ges\arduino\hardware\avr\1.6.2\cores\arduino -IC:\Users\Анатолий\AppData\Roaming\Arduino15\packa ges\arduino\hardware\avr\1.6.2\variants\eightanalo ginputs -IC:\Users\Анатолий\Documents\Arduino\libraries\LCD 5110 -IC:\Users\Анатолий\AppData\Roaming\Arduino15\packa ges\arduino\hardware\avr\1.6.2\libraries\EEPROM -IC:\Users\Анатолий\Documents\Arduino\libraries\One Wire -IC:\Users\Анатолий\Documents\Arduino\libraries\DS1 307 -IC:\Users\Анатолий\Documents\Arduino\libraries\LCD 5110\utility C:\Users\Анатолий\Documents\Arduino\libraries\LCD5 110\DefaultFonts.c -o C:\Users\E393~1\AppData\Local\Temp\build5037175306 117761921.tmp\LCD5110\DefaultFonts.c.o

C:\Users\Анатолий\Documents\Arduino\libraries\LCD5 110\DefaultFonts.c:12:14: error: variable 'SmallFont' must be const in order to be put into read-only section by means of '__attribute__((progmem))'

fontdatatype SmallFont[] PROGMEM =

^

C:\Users\Анатолий\Documents\Arduino\libraries\LCD5 110\DefaultFonts.c:117:14: error: variable 'BigNumbers' must be const in order to be put into read-only section by means of '__attribute__((progmem))'

fontdatatype BigNumbers[] PROGMEM =

^

Ошибка компиляции.

[spolyakov]

Разобрался, надо в библиотеке к экрану заменить fontdatatype SmallFont[] PROGMEM = на fontdatatype const SmallFont[] PROGMEM = и fontdatatype BigNumbers[] PROGMEM = на fontdatatype const BigNumbers[] PROGMEM =

Скетч загрузился, все собрал - работает. Большое спасибо разработчику и Всем кто отвечал в теме.
