Простой акваконтроллер ARDUINO
Живу я тут
Реєстрація: 11.07.2013
Звідки Ви: Киев (Борщаговка)
Дописи: 665
сказав Дякую: 106
сказали Дякую 535 раз(и) в 244 повідомленні
17.03.2014, 13:10
Рейтинг:
 (9 голосов - 5,00 средняя оценка)
Аква контроллер ARDUINO.
(Обратите внимание на доработанный вариант от форумчан. Ссылка внизу!)
( ПродолжениеПростой акваконтроллер ARDUINO v.2 (LED море))
(ГОТОВЫЕ КОНТРОЛЛЕРЫ НЕ ПРОДАЮ)
Решил ознакомиться я с ARDUINO, за одно порадовать своих рыбасей.
Сделать им(себе) доп удобства за минимальную цену и с минимальным напрягом по времени.
На eBay заказал.
Контроллер
Arduino PRO Mini ATMEGA328P 5V 16M (16MHZ) + CP2102 модуль + кабель = полный комплект для программирования - US $3.18
Часы реального времени
I2C RTC DS1307 AT24C32 Real Time Clock Module for Arduino + Батарейка US $1.15
Индикатор 84*48 LCD Module White backlight adapter PCB for Nokia 5110 Arduino US $1.83
Влагозащищенный цифровой датчик температуры
DS18b20 Waterproof Temperature Sensors (5м нормального кабеля) US $3.7
В качестве блока питания зарядка от iPhon там же за 1 бакс.
Еще немного мелочи типа симисторов и опторазвязки для силовой части.
Что вышло в итоге.
Аква контроллер с энергонезависимыми часами реального времени.
Графический экран с регулировкой яркости подсветки и контрастности.
Управление 13-ю нагрузками.
Куча таймеров, ограничил по 25 на канал (памяти хватит на 500).
Поддержка режима «кормление» - отключается фильтр на 20 мин.
Цифровой термометр и управление нагревателем и охладителем(в моем случае кулер).
Органы управления
1 кнопка отмена
2 кнопка вверх
3 кнопка вниз
4 кнопка ОК
Нагрузки
D10 куллер (С регулировкой оборотов)
D11 ЛЕД (Восход/закат)
А0 1W (термометр)
D12 Фильтр
D13 Нагреватель
D1 СО2
D0 Компрессор
А1 Свет1
А2 Свет2
А3 УДО Микро
А4 УДО Макро
А5 УДО Железо
А6 Управление БП
Себестоимость контроллера чуть больше 10 баксов.
На картинке силовая часть в виде готового релейного модуля (такие есть и на 8 каналов - цена около 8 баксов), я использовал свою плату силовой части - схема и печатка во вложении(плату изготавливал по ЛУТ технологии).
Все проверено - работает.
Все комплектующие покупались на ибей и цены ориентировочные доставке везде БЕСПЛАТНАЯ.
ВАЖНО.
соединять ардуино и часы проводниками минимальной длинны !!!
Варианты скетча:
MIHS, скетч с измененными буквами.
Одна из лучших реализаций от форумчан
burnashev https://www.aquaforum.ua/showpost.ph...postcount=1221
Ant0ny https://www.aquaforum.ua/showpost.ph...postcount=1224
Мініатюри долучень
Долучені файли
 |
libraries.rar (225,8 КБ, 4994 переглядів) |
 |
aqua_controll_PNG.zip (1,59 МБ, 5005 переглядів) |
|
aqua_controll_spl7.rar (237,5 КБ, 4467 переглядів) |
|
aqua_controll.rar (9,1 КБ, 4854 переглядів) |
|
220_v3.rar (18,4 КБ, 4501 переглядів) |
Востаннє редагував AlexVOK: 01.02.2019 о 23:47..
|
|
Переглядів: 548144
|
|
Ці 48 користувач(ів) сказали Дякую AlexVOK за це повідомлення:
|
AkaPain (28.08.2015), Alex Meng (30.10.2017), Andressio (01.02.2015), Ant0ny (08.07.2018), Arduino (03.12.2016), burnashev (16.09.2018), chack (10.12.2014), Denisios (27.05.2014), dimul (29.04.2014), Floyd (09.07.2018), Gorbounov (20.09.2014), h_a_m (12.01.2015), imac2008 (20.12.2015), kolljj (20.11.2014), Litr55 (24.02.2021), LVit (20.01.2016), Mehannik (11.11.2014), MIHS (27.01.2016), Multiman (27.03.2015), nanolab (18.03.2015), Olegvs (25.03.2017), PaninAV (07.09.2018), paradox860 (22.12.2014), pdv1965 (20.03.2014), RozarioAgro (10.03.2015), rusianGrt (09.10.2017), sae74 (22.08.2014), sefr111 (28.04.2016), Sem (22.03.2015), Sikx (30.01.2019), Slesh (18.10.2014), Spiker (12.11.2015), spolyakov (20.06.2015), steals81 (17.03.2014), Toha24510 (22.10.2015), Tvister86 (07.02.2017), ya7sergey (09.02.2017), _Vadim (27.02.2016), _Константин_ (28.03.2016), акв@фанат (23.11.2014), Артур Дент (24.04.2014), Ветал (08.03.2016), Вячеслав Сергеев (14.09.2015), Игорь-1 (30.10.2014), Никола73 (31.03.2017), Петко Шкодров (18.10.2014), Сан Саныч (07.10.2024), Юрий77 (26.02.2016) |
|
14.03.2016, 16:49
|
#796
|
|
Живу я тут
Реєстрація: 21.07.2009
Звідки Ви: Оболонь
Дописи: 587
сказав Дякую: 86
сказали Дякую 102 раз(и) в 82 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
Цитата:
Допис від MIHS
Mehannik, вот "мой" скетч с измененными буквами.
|
 ( У меня меню таки латиницей .. Нигде застрять оригинальный скетч не мог?
__________________
реанимация компьютеров, серверов, сетей, телефонов-планшетов.
|
|
|
|
|
14.03.2016, 17:16
|
#797
|
|
Придивляюся
Реєстрація: 03.02.2011
Звідки Ви: Арзамас
Дописи: 28
сказав Дякую: 12
сказали Дякую 6 раз(и) в 4 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
alex_palace, а качал скетч мой или из шапки сайта?
ps: в шапке рабочий скетч, проверил
Востаннє редагував MIHS: 14.03.2016 о 18:02..
|
|
|
|
|
14.03.2016, 17:19
|
#798
|
|
Живу я тут
Реєстрація: 21.07.2009
Звідки Ви: Оболонь
Дописи: 587
сказав Дякую: 86
сказали Дякую 102 раз(и) в 82 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
Цитата:
Допис від MIHS
alex_palace, а качал скетч мой или из шапки сайта?
|
твой aqua_controll-160311a.zip
заново перекачал, перед загрузкой влил в прошку блинк из екзамплов
__________________
реанимация компьютеров, серверов, сетей, телефонов-планшетов.
Востаннє редагував alex_palace: 14.03.2016 о 17:25..
|
|
|
|
|
14.03.2016, 17:23
|
#799
|
|
Придивляюся
Реєстрація: 03.02.2011
Звідки Ви: Арзамас
Дописи: 28
сказав Дякую: 12
сказали Дякую 6 раз(и) в 4 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
скачай ещё у меня там файл DefaultFonts и помести его с заменой в библиотеку дисплея 5110.
|
|
|
|
|
14.03.2016, 17:25
|
#800
|
|
Придивляюся
Реєстрація: 13.01.2012
Звідки Ви: Рязань
Дописи: 9
сказав Дякую: 2
сказали Дякую 0 раз(и) в 0 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
у меня тоже самое. качал из шапки
|
|
|
|
|
14.03.2016, 17:27
|
#801
|
|
Придивляюся
Реєстрація: 03.02.2011
Звідки Ви: Арзамас
Дописи: 28
сказав Дякую: 12
сказали Дякую 6 раз(и) в 4 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
качаем оба файла от сюда http://www.aquaforum.ua/showpost.php...&postcount=791, устанавливаем файл с заменой DefaultFonts в библиотеку дисплея.
|
|
|
|
|
14.03.2016, 17:29
|
#802
|
|
Придивляюся
Реєстрація: 13.01.2012
Звідки Ви: Рязань
Дописи: 9
сказав Дякую: 2
сказали Дякую 0 раз(и) в 0 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
Цитата:
Допис від MIHS
|
понял. спасибо. А еще вопрос . Как сделать чтобы значения ацп на кнопках не скакали. и на макетке собирал, и паял. все равно плавают. мощность резисторов значение имеет?
|
|
|
|
|
14.03.2016, 17:37
|
#803
|
|
Живу я тут
Реєстрація: 21.07.2009
Звідки Ви: Оболонь
Дописи: 587
сказав Дякую: 86
сказали Дякую 102 раз(и) в 82 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===

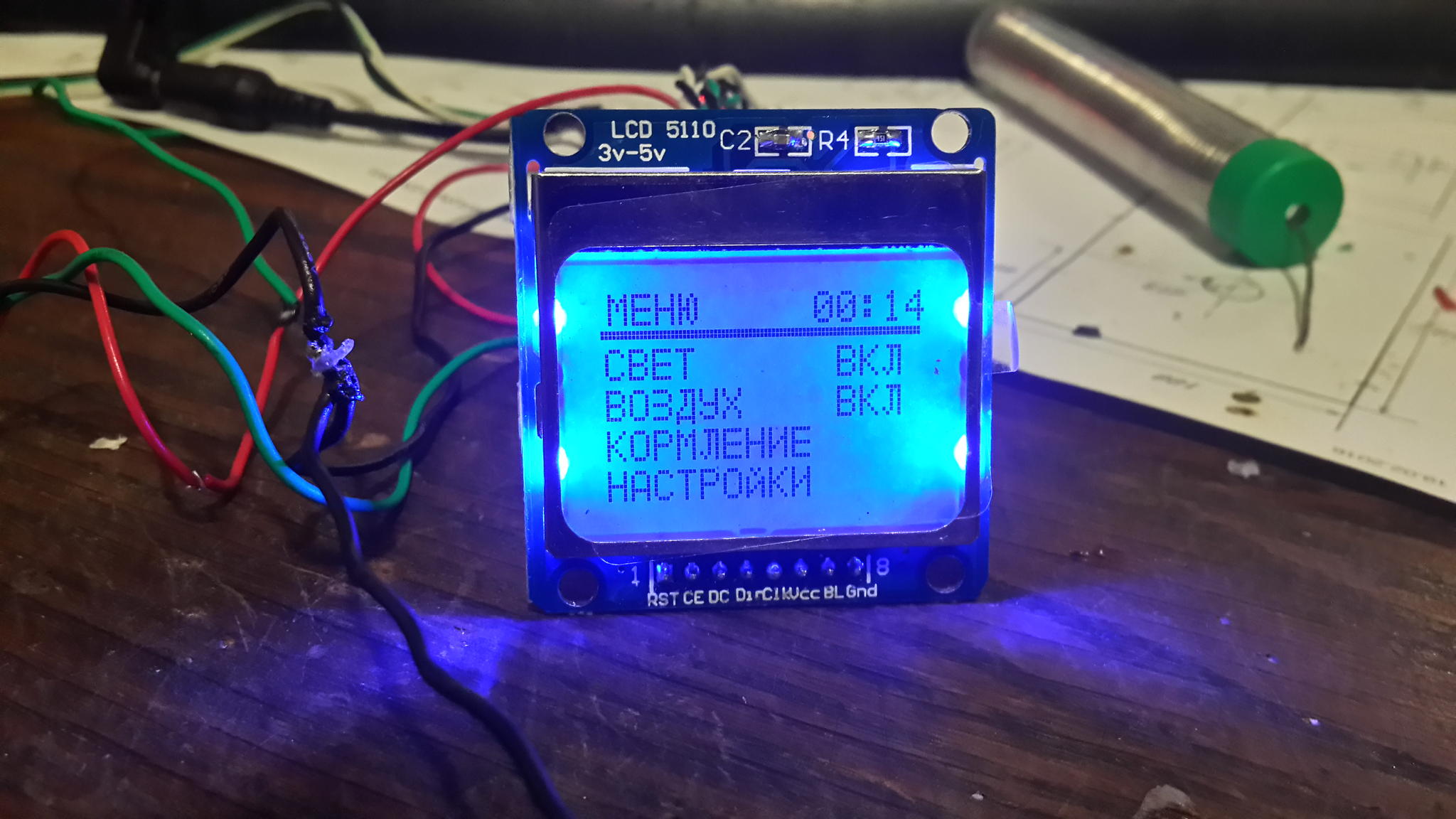

MIHS, ЙЕС!!! Камрады вы лучшие!
Теперь корпус и силовая часть и контроллер готов
__________________
реанимация компьютеров, серверов, сетей, телефонов-планшетов.
|
|
|
|
|
14.03.2016, 17:40
|
#804
|
|
Придивляюся
Реєстрація: 03.02.2011
Звідки Ви: Арзамас
Дописи: 28
сказав Дякую: 12
сказали Дякую 6 раз(и) в 4 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
alex_palace, получилось?
|
|
|
|
|
14.03.2016, 17:41
|
#805
|
|
Живу я тут
Реєстрація: 21.07.2009
Звідки Ви: Оболонь
Дописи: 587
сказав Дякую: 86
сказали Дякую 102 раз(и) в 82 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
__________________
реанимация компьютеров, серверов, сетей, телефонов-планшетов.
|
|
|
|
|
14.03.2016, 17:42
|
#806
|
|
Придивляюся
Реєстрація: 03.02.2011
Звідки Ви: Арзамас
Дописи: 28
сказав Дякую: 12
сказали Дякую 6 раз(и) в 4 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
отлично!
|
|
|
|
|
14.03.2016, 17:57
|
#807
|
|
Живу я тут
Реєстрація: 21.07.2009
Звідки Ви: Оболонь
Дописи: 587
сказав Дякую: 86
сказали Дякую 102 раз(и) в 82 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
теперь осталось как ньюбу разобраться с пинами
Цитата:
#define EXT_FILTER_PIN 12
#define EXT_AIR_PIN 1
#define EXT_HEATER_PIN 13
#define EXT_COOLING_PIN 10
#define EXT_LIGHT_1_PIN 15
#define EXT_LIGHT_2_PIN 16
#define EXT_CO2_PIN 0
#define EXT_POWER_ON_PIN 20
#define EXT_LIGHT_LED_PIN 11
#define EXT_UDO_MICRO_PIN 17
#define EXT_UDO_MACRO_PIN 18
#define EXT_UDO_Fe_PIN 19
|
EXT_COOLING_PIN 10 - 10й
EXT_LIGHT_LED_PIN 11 -11
EXT_FILTER_PIN 12 -12
EXT_HEATER_PIN 13 -13
EXT_LIGHT_1_PIN 15 - А2?
16,17,18,19,20?
питание и пл2303 распаял на верхнюю.
я тормоз таки мозг сегодня вынести успели.. все в шапке висит ))
__________________
реанимация компьютеров, серверов, сетей, телефонов-планшетов.
Востаннє редагував alex_palace: 14.03.2016 о 20:07..
|
|
|
|
|
14.03.2016, 20:37
|
#808
|
|
Придивляюся
Реєстрація: 03.02.2011
Звідки Ви: Арзамас
Дописи: 28
сказав Дякую: 12
сказали Дякую 6 раз(и) в 4 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
alex_palace, разобрался? если из выше перечисленного не всё будет подключаться (со2, удо, свет 2 итд) то можно не все выводы задействовать.
|
|
|
|
|
15.03.2016, 12:17
|
#809
|
|
Живу я тут
Реєстрація: 21.07.2009
Звідки Ви: Оболонь
Дописи: 587
сказав Дякую: 86
сказали Дякую 102 раз(и) в 82 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
MIHS, AlexVOK
пока силовая часть и датчик еще не долетели, пробую разобраться с прогой ну и за одно по ходу типа корпус сваял Дешево и сердито
По программе. Насколько понял первоначальную дату берет из ЕЕПРОМ, так-же как и первоначальные настройки. Вот только чего не нашел (дату нашел где) ГДЕ туда их заносит? (ну Делфист я Привык что первичные переменные можно через стринглист вычитать с текстовика. Может я или извращаюсь или совсем разленился но к примеру свет, СО2 и УДО по каналам я бы первоначально вкинул бы свои настройки чтоб при изменении в прошивке не перенастраивать заново.
к сожалению не вник еще настолько в скетчеписание... ИМХО если б как в делфи или паскале (да в том-же С ) можно было бы брать из внешнего файла то имхо было бы совсем просто (разве что корректировать с кнопок) к примеру в екселе делаем табличку:
день недели время вкл время выкл канал
1 05:00 09:00 С1
2 04:30 08:30 СО2
итд
и так-же и с УДО (к примеру я удо даю дробно 4 порциями по 1.5 мл Калий два раза в день(в плане) и железо каждые 2 часа(тоже в плане) в плане т.к сейчас самопальная 4 канальная перистальтика (4 запуска по 5 минут в сутки) но уже лежат 4 шт помпы (кстати если надо кому поделюсь контактом - 4 шт правда блин 53 вт купил по 100 грн неделю назад.
ЗЫ - если кто-то как я умудрился купить ЮСБ на КОМ отдельной покупкой или вообще забыл купить то старый нокиевский шнурок прекрасно его заменяет разве-что при загрузке скетча надо ресет жать руками
__________________
реанимация компьютеров, серверов, сетей, телефонов-планшетов.
|
|
|
|
|
15.03.2016, 14:09
|
#810
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Простой акваконтроллер ARDUINO ===www.aquaforum.ua===
Цитата:
Допис від alex_palace
Вот только чего не нашел (дату нашел где) ГДЕ туда их заносит? (ну Делфист я |
по идее
разкомментить эти строки
Цитата:
// rtc.setDOW(SUNDAY); // Set Day-of-Week to SUNDAY
// rtc.setTime(12, 0, 0); // Set the time to 12:00:00 (24hr format)
// rtc.setDate(3, 10, 2010); // Set the date to October 3th, 2010
|
Особо код не смотрел.
Надо попробывать.
__________________
