Еще раз о реакторах СО2.

[Starcomputer]

Реакторы СО2 из колб бытовых фильтров известны хорошо, и ничего нового я не скажу, просто собрав 5-й реактор по одной и той-же технологии, решил поделиться опытом
Исходные материалы:
1. Колба с резьбой 3/4" (любая) - 1 шт.
2. Кусок металлопластиковой трубы Ф32 мм и длиной равной длине всей колбы с крышкой - 1 шт (далее "труба").
3. Два перехода с металла на металлопластик диаметром:
- 3/4" на 1/2" для шлангов диаметром 16 мм (Tetra, Atman)
- 3/4" на 3/4" для шлангов диаметр 21 мм (Eheim) - 2 шт
4. Резиновый уплотнитель для вставки слива стиральной машины в канализацию - 1шт.
5. Кусок трубки от аэратора (далее "трубка")
6. Распылитель.
4. Жидкие гвозди (не на основе эмульсии) или силикон.
7. Обратный клапан.
8. Фум-лента.
Фото готового фильтра и комплектующих:

Эскиз конструкции:

Технологический процесс:
1. Вкручиваем в крышку колбы переходники.
2. В крышке сверху по центру (там как раз уже углубление есть) сверлим дырку 13 мм под клапан.
3. Обрезаем резиновую прокладку и надеваем на трубу 32.
4. Вставляем трубу на место (в колбу и в крышку). Крышка ес-но не закрутится т.к. труба длинная. Меряем получившийся зазор между колбой и крышкой и обрезаем трубу на эту величину + 2-3 мм.
5. В промежутке от 2-х до 5-ти см с помощью дрели и сверла 2 мм превращаем нижнюю часть трубы в сито.
6. Вклеиваем трубу в колбу. (сразу после нанесения клея завинчиваем крышку, чтобы труба стала на место и отцентровалась).
7. На клапан снизу одеваем силиконовую трубку от аэратора длиной, равной длине всего фильтра минус 5 см.
8. Вклеиваем клапан цианопаном.
9. Когда все высохнет, отвинчиваем крышку, обрезаем силиконовую трубку так, чтобы вставленный распылитель был чуть выше отверстий в трубе 32 мм.
10. Собираем реактор, проверяем под давлением водопровода, чтоб не тек.
ВНИМАНИЕ: Реактор нужно подключать ПРОТИВ направления стрелок, нарисованных на фильтре !!!
Все !!!
П.С. Забыл сказать
Между корпусом колбы и трубой насыпаем наполнитель: керамические кольца, или (что из опыта лучше) пластмассовые "биошары", все равно, на мой взгляд в них толка в фильтре никакого.

[sazin]

Допис від Dima222

Я думаю эти отходы (хотя если честно, то я смутно представляю о каких отходах идёт речь) будут растворяться за ночь, так как на ночь я отключаю газ...

Они не растворяются сами, их можно только стравить, при такой конструкции.

[Dima222]

В принципе в колбе есть клапан для стравливания воздуха, если что, торжественно обещаю им воспользоваться

[Peresvet]

Dima222, в отверстие этого клапана очень удачно вкручивается один из фитингов камоцци с уплотнителем (1511 6/4-М6), предварительно чуть расширив отверстие (я это сделал шестигранной насадкой к отвертке) (может М5 подошел бы - но не было в наличии)........вот думаю, к нему подсоединить ПХВ-трубочку 4/6 мм и вывести ее над поверхностью воды в акве........ вода пойдёт по пути меньшего сопротивления, т.е. в шланг выхлопа фильтра (d=16-22 мм), а через трубку будет сброс балластных газов...... ну, а если прихватит и немного воды, то тоже не страшно ....... все-равно - в аквариум ))

[Dima222]

Сегодня утром посмотрел на чулок, он был пуст, в смысле никаких газов в нём небыло, видать за ночь всё растворилось, так что пока проблемы нет...

Еще из странностей - после того как всётаки нормально заработала подача газа у самца мраморного гурами начались брачные игры, а самки красного неона ведут себя как-то странно, сидят на одном месте возле грунта и всех отгоняют охраняя маленький клаптик дна .

[Starcomputer]

Допис від Dima222

Еще из странностей - после того как всётаки нормально заработала подача газа у самца мраморного гурами начались брачные игры

Вот как раз это-то и не странно, гурами для нереста нужна вода с низким рН. Подачей СО2 Вы снизили рН - и вот Вам результат

[Re@ctor]

Все классно, но на рисунке ничего не могу прочитать - низкое разрешение.
Нельзя ли картинку почетче?
что там в самом низу написано сноска из-под трубы?
(Первый пост в шапке)

[magnym]

Допис від Re@ctor

Все классно, но на рисунке ничего не могу прочитать - низкое разрешение.
Нельзя ли картинку почетче?
что там в самом низу написано сноска из-под трубы?

Эт какому посту относится?К тому что в шапке?

[Re@ctor]

Допис від magnym

Эт какому посту относится?К тому что в шапке?

Да, к первому посту к картинке-схеме, внизу на трубе что-то желтым обозначено, вообще не могу прочитать, остальное с трудом...

[Sesh]

Думаю это:

4. Жидкие гвозди (не на основе эмульсии) или силикон.
...
6. Вклеиваем трубу в колбу. (сразу после нанесения клея завинчиваем крышку, чтобы труба стала на место и отцентровалась).

[Starcomputer]

Допис від Sesh

Думаю это:

Правильно думаете

[ДонАлекс]

Допис від Dima222

Вот соорудил и я себе такой реактор...
http://img13.imageshack.us/img13/3258/11111111111e.jpg
Первые впечатления - не очень...
В смысле полного раствореия CO как сказано тут:

Мне добиться не удалось, даже подавая 30 пузырьков в минуту отчетливо вижу как через флейту вырываются пузырьки газа, при подаче большего количества газа пузырьков ещё больше соответственно...
Все больше склоняюсь к тому что нужно добавить тонкий слой синтепона, чтобы газ не вырывался...
Возможно дело в слишком мощном фильтре который даёт слишком большой напор воды???
Будем дальше эксперементировать, но пока меня результат не устраивает

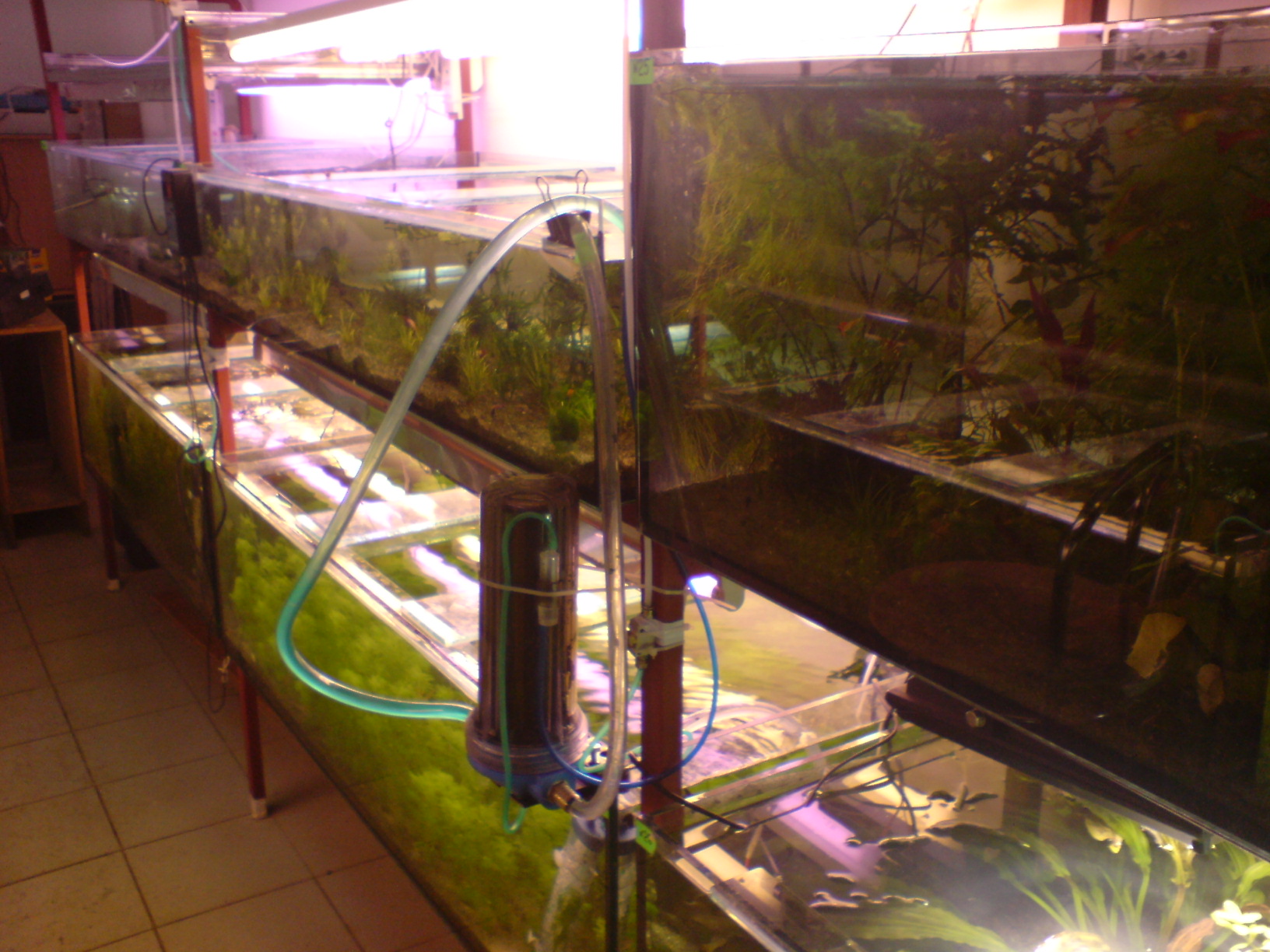

Добиться полного растворения пузырьков СО2 можно просто перевернув реактор вверх ногами.В следую щем посту покажу,как установлен у меня на разводне,сейчас сфотографирую.

[ДонАлекс]

Набит крупнопористой мочалкой

[all_himik]

ДонАлекс, а что за девайс использован в качестве крепления к стеклу?

[ДонАлекс]

Основной деталью является крепёж для оборудования фирмы Aqua Medic,к крышке колбы прикручены две пластинки,отрезанные откуда-то.Болты служат своего рода замками,не давая этим пластинкам выскочить.Для того,чтобы реактор не упал в сторону от стойки,ближе к верху он прикреплён хомутом к балке.Реактор снабжает СО2 тот аквариум,который над ним.

[ДонАлекс]

Фотки не легли,вот они:
