Фильтр своими руками

[Макs]

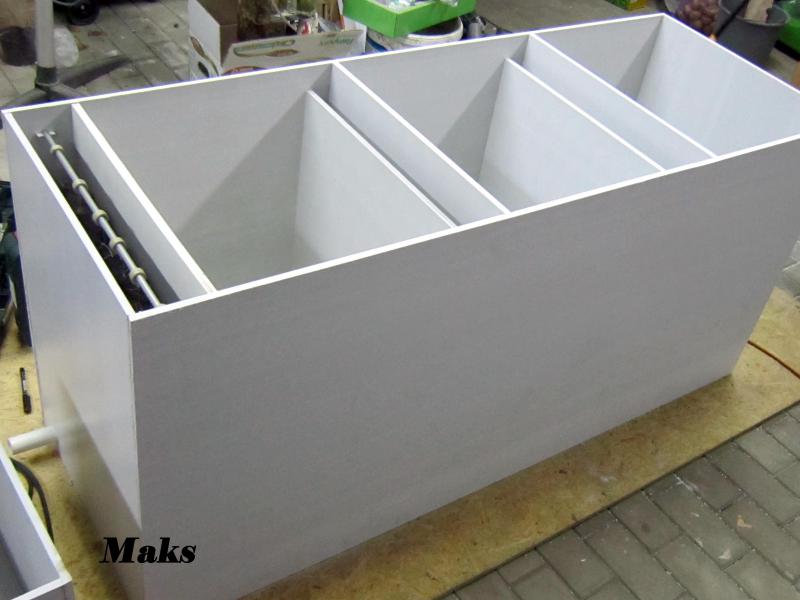

После игр с биоплато, решил сделать фильтр своими руками под названием " Аля FILTRECO", взял кое-что от них кое-что свое. Вот что получилось.

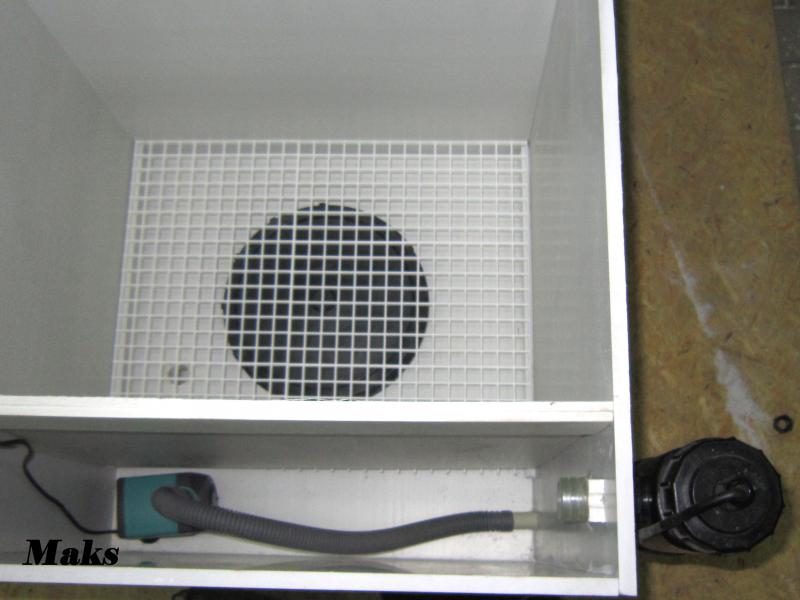

На входе "Механическое сито"
1 отделение ершики+УФ

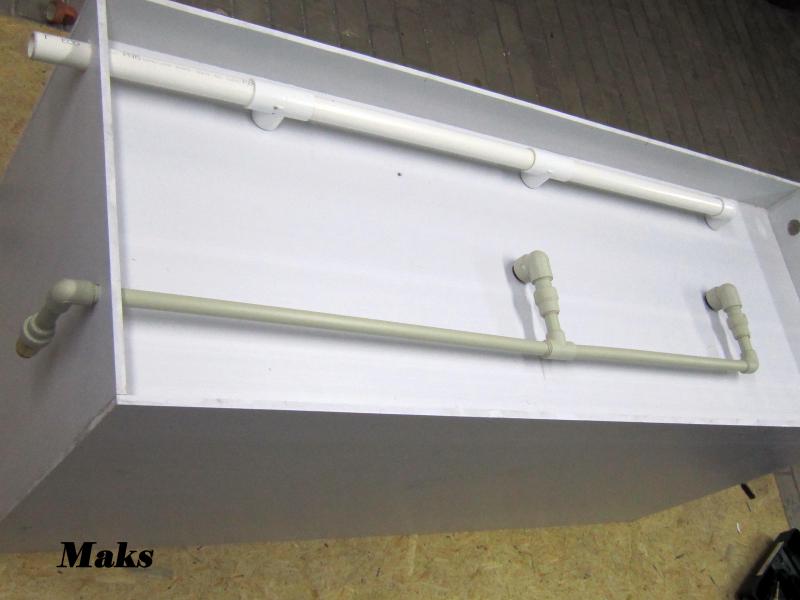

2 и 3 отделение тонущая биозагрузка с аэрированием
4 отделение голубой мат
На Выходе Velda I-Tronic IT-15

[Макs]

А вот и механическое сито. Сетка 200мкн нержавейка. Будем пробывать, если не даст ожидаемого результата, закажу фирменную.
Теперь критикуйте.

[ОлегКРЕМЕНЧУГ]

Макс у УФ прокачка отдельно? Чем паял или клеил? Зачем после сита щетки? Какая себе стоимость проэкта.И помоему мат,судя по фото не так лежит.

[dmitriy]

Макs, пора на экспорт начинать работать.

[Smeegle]

Идея хорошая. Все сделано по уму

[ОлегКРЕМЕНЧУГ]

Допис від dmitriy

Макs, пора на экспорт начинать работать.

Привет Димка. Зачем ему экспорт ему и Украины хватит.Молодец.

[Fish"ka]

Похож на "внешник" аквариумный с горизонтальным матом. Думаю мат можно было бы притулить в биозагрузку если на него особый упор не делается. И тогда не пришлось бы делать еще один корпус.

[Макs]

Допис від ОлегКРЕМЕНЧУГ

Макс у УФ прокачка отдельно? Чем паял или клеил? Зачем после сита щетки? Какая себе стоимость проэкта.И помоему мат,судя по фото не так лежит.

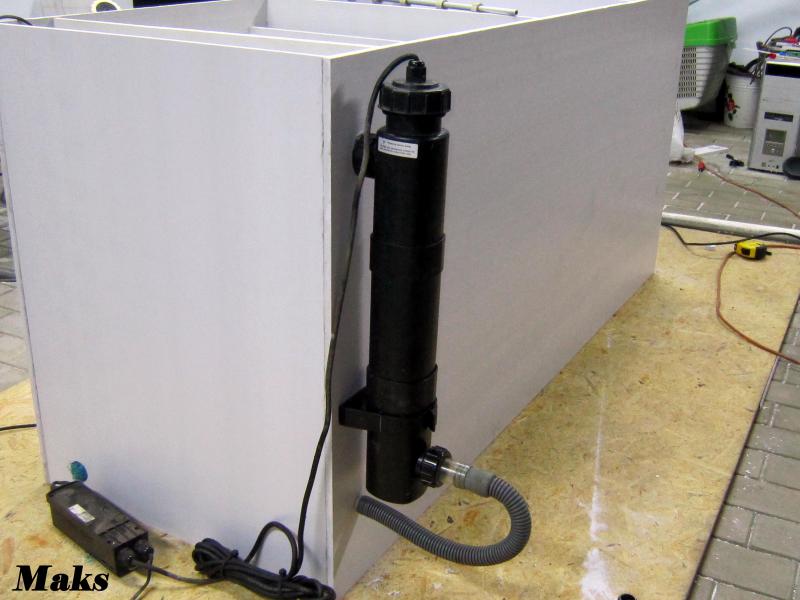

Да УФ прокачка отдельно, дабы не терять мощность на входе. Все клеял COSMOFEN Plus.

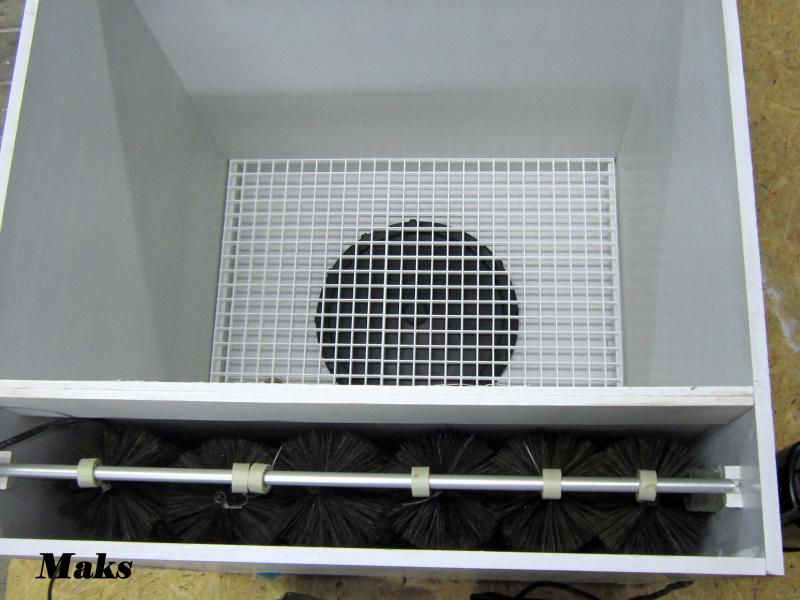

Щетки , а шоб було, вдруг через сито что-то пролетит. Вода будет подаваться сверху через сито и будет выходить через мелкие отверстия типа "ДУШ" и пададать на щетки , я думаю так меньше будет шума при падении.

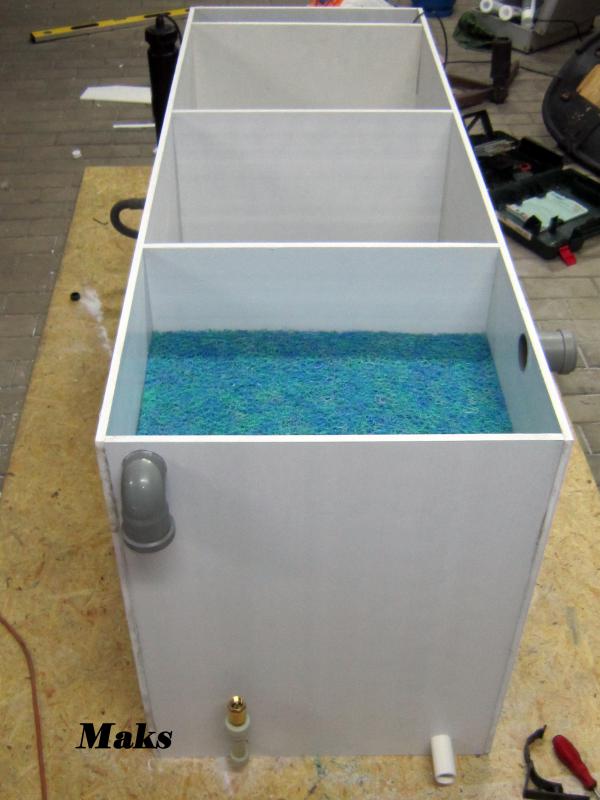

Мат лежит как на картинке, ячейками.
Себестоимость по фильтру без оборудования (ПВХ, мембранный распылитель, биозагрузка, маты, трубы, решетки, клей, сетка) около 4500грн.
Размер фильтра Д1500ХШ520ХВ700
Размер мех.фильтра Д380ХШ520ХВ450
Оборудование:
УФ 36Вт Atman
Компрессор 35л/м Atman
Velda I-Tronic IT-15

[alecs1969]

Допис від Макs

Теперь критикуйте.

а воду уже набирали?

[Schultz]

Индустриальненько так))) На вид все очень аккуратно сделано, с умом и терпением. Единственное - это сама сетка - как-то не совсем ровненько подогнана (хотя может быть это так на фото кажется). По поводу применения "неспециального" сита очень интересно, как будет в работе, как мыть и т.д. Будем ждать отчетов о тест-драйве.
А вот в серию запускать (хотя бы небольшую) надо! Я бы с удовольствием приобрел такой девайс. Очень нравится!

[Макs]

Сетка блестит от вспышки, поэтому слегонца каряво выглядит.
Воду еще не набирал, там клей чем дольше ждешь тем крепче он становится.

[alecs1969]

[QUOTE=Макs;2497478
Воду еще не набирал, там клей чем дольше ждешь тем крепче он становится.[/QUOTE]
сдается мне что там ребер жесткости не хватает

[Макs]

На днище добавил, сверху не хватит добавим.

[alecs1969]

Допис від Макs

На днище добавил, сверху не хватит добавим.

ибо трещать будет

[ручейник]

На механическом фильтре слив грязи не заметил, советую сделать, там очень мало места.
