До недавних пор я считал, что для аквариума-для-красоты вполне достаточно оргстекла сверху. Ошибался. Однажды мне надоело двигать оргстекло, поправляя светильник, шнуры и трубки на аквариуме при каждой кормежке. Надоело мостить светильник на стенки аквариума при чистке. Надоели 4 шнура в 4 розетки под столом (отдельный удлинитель с тройником). И решил я склеить крышку. Жена сказала - "Не мучай мОзги - купи!" Нет это не наш метод, я <зачеркнуто>построю свое казино с блэк джеком и...</зачеркнуто> склею сам так как хочу и что хочу и не буду никого напрягать своими "бзиками", особенно учитывая свой перфекционизм. Забежав вперед скажу, что я бы такую работу, что я сотворил, не принял бы
Начитавшись нашего форума, поехал купил пол листа (меньше не режут) самого дешевого вспененного ПВХ толщиной 5 мм (с запасом, люблю надежность), клей Cosmofen PMMA (оказалось Космофен - это название производителя), и 0,5х1,2 метра зеркальной пленки. По сумме вышло около 280 грн. Хочу отметить, что пол листа очень даже неплохо скручиваются в рулон, который легко влезает в салон легкового авто (если переднее сидение разложить).
Все, что мне понадобилось: нож канцелярский большой, нож обычный, линейки металлические 1 метр и 50 см (просто потому, что они у меня есть), уголок, карандаш, кусок ламината (на нем удобно резать), бытовой фен, паяльник, напильники, наждачная бумага (обработать склеенные углы).
Из доп. материалов: 6 коромысловых выключателей, плавкий предохранитель с держателем, 2 обычных патрона (я, увы, со светом не заморачивался - обычные энергосберегайки), 2 лампы, 4 плоских переходника 220 В, провод 5 метров (часть для внутренней проводки, часть для шнура питания), эл. вилка, зарядка "от нокии", маленький комп. вентилятор (4 см), декоративная самоклеющаяся пленка (была в загашнике), пластиковые стяжки (провода скреплять), термоусадочная трубка для изоляции эл. соединений (мне так проще, чем изолентой).
Что еще надо: 3 маленьких ручки на крышки.
Основными моими требованиями было:
- приличный вид;
- 1 шнур питания;
- эл. безопасность от возгорания. Кстати, вспененный ПВХ горит, но моментально самозатухает без огня.
- спрятать все доп. оборудование как то: лампы, компрессор;
- удобство при кормежке, обслуживании;
- возможность отключения любого устройства отдельно от остальных;
- принудительно охлаждение как оборудования, так и поверхности воды;
- компактность по возможности.

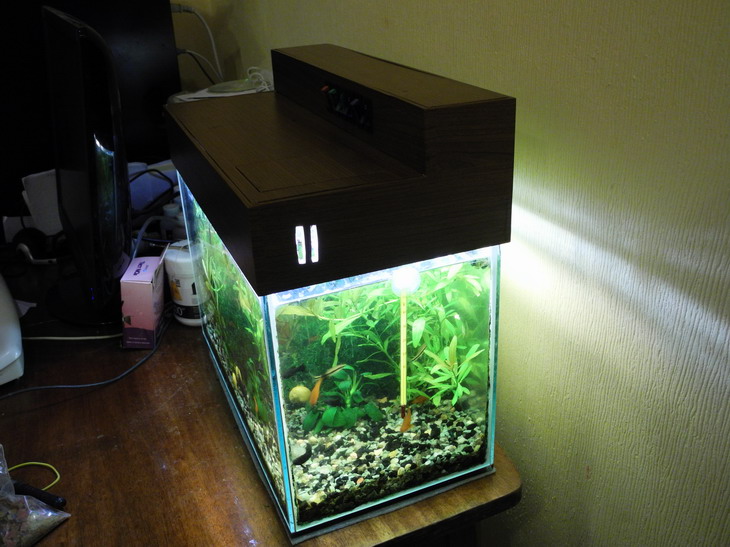

Поскольку много всего нужно было спрятать под крышку, то ее высота должна была быть не меньше 12 см. Но учитывая небольшой объем аквариума и, соответственно, его высоту, то такая крышка выглядела бы отвратительно. Решил сделать ее ступенчатую - передний край 7 см, задний - 12 см.
Далее нужен план. Схема. Без этого никак. Думал поставить какую-нибудь САПР на компьютер, даже уже скачал, но лень стало разбираться в ней. Плюс к этому не хотелось сильно затягивать процесс, а изучение программы - это время. Поэтому действовал по старинке. Набросал чертежик, наплевав на все правила черчения. Главное - я там все понимал
Далее в комнате расстелил на полу лист ПВХ, подумал как экономнее скомпоновать детали и разметил карандашом. Далее, подкладывая ламинатину (чтоб не порезать ковер и ламинат на полу) под металлическую линейку канцелярским ножом вырезал все детали. Очень желательно держать нож перпендикулярно поверхности, чтоб края были не косыми. С первого раза вся толщина не прорезается. Можно конечно надавить и посильнее, но зачем?! Раз провел, два провел ножом - готово.
Остатки листа спрятал за шкаф
Остатков ооочень много, я израсходовал около 1/4 от половины листа.
Очень внимательно нужно относиться к размерам. Я серьезно ошибся и у меня крышка получилась не прямоугольная, а трапецией - передняя боковина длиннее на милиметр-два. Также при всех расчетах не забывайте про толщину материала.

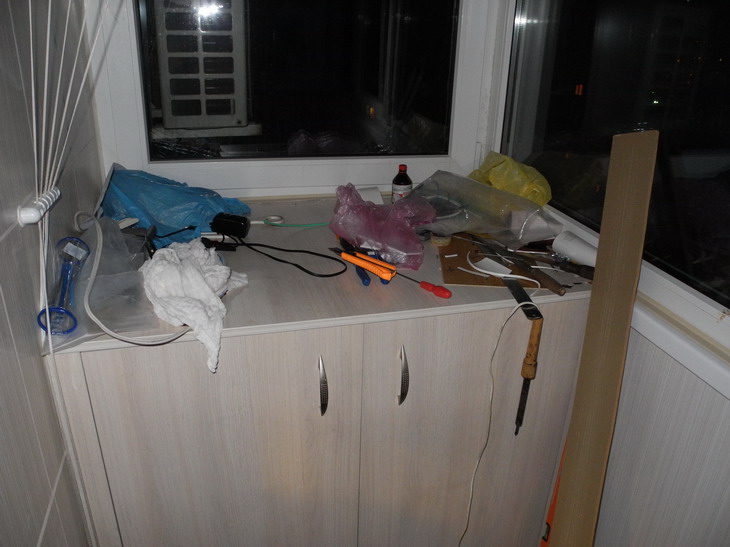

Далее перебрался в свою мастерскую - на балкон.
Оффтоп
Кстати балкон я рукожопил тоже сам - от голого бетона до плитки, от трухлявого дерева до ЭППС и пластика. Металлопластиковый оконный блок и тот передоделывал за установщиками
Поэтому и приходится все делать самому.
Немного потренировался с клеем. 30 секунд прижатии, как и пишут в инструкции, вполне достаточно, чтобы детали не отвалились одна от другой. Сохнет клей довольно быстро, но не настолько быстро как суперклей. Разрыв склеенных деталей происходит по материалу.
Ну и склеил все части. Прямой угол соблюдал "на глазок" - материал довольно гибкий, позволяет потом корректировать незначительным изгибом. ИМХО.
Клеил в несколько этапов. Сначала склеил стенки вместе - дал хорошо высохнуть. Приклеил несъемные крышки - дал высохнуть и т.д.
И тут вдруг я решил, что самое время вырезать разного рода вентиляционные проемы и под выключатели
На самом деле "самое время" было еще в момент, когда детали не были склеены друг с другом! Забегая вперед скажу, что сейчас я бы еще и зеркальную пленку поклеил до склеивания ПВХ.
Для вент. окон сделал крышки, чтобы можно было регулировать интенсивность потока воздуха. Крышки просто лежат на дне хоз. блока.
Приклеил тем же клеем патроны под лампы так, чтобы при обслуживании хотя бы 1 не светил в глаза.
Далее обклеил все пленкой. Это было ужасно. Декоративная пленка толстая. Когда клеишь ее на плоскость, то толщина - в плюс, когда загибаешь края - это огромны минус. Тут на помощь приходит фен. Главное не перегреть, иначе появляются деформационные складки. Горячая пленка сама загибается. В прямом смысле - на нее дуешь феном, а она сама загибается за край.
Зеркальная пленка. Оооо, оказывается декоративная - то были цветочки. Зеркальная пленка очень и очень тонкая и настолько же липкая. Ну вы поняли...
Поэтому поклеил ее со складками, которые, впрочем, не отражаются на качестве отражения (каламбур-с).
Далее в дело пошел паяльник. Подвод электричества через предохранитель. Вытащил плату из нокиевской зарядки, припаял к ней провода и приклеил к дну хоз. отсека. Она выдает 5 вольт, чего достаточно для вентилятора. Пластик вентилятора из ABC пластика, который клей не берет, поэтому пришлось из полосок ПВХ делать ему карман-кассету примерно так: Г=====Г - вторую "Г" повернуть влево, "=" - это плоскость вентилятора.
У 220-В переходников отпилил ножки. Склеил переходники попарно. Припаял к ним провода. Приклеил получившиеся блоки к стенкам над вентиляционными отверстиями.
Соединил все провода как надо.
Шнур питания оставил 70 см - ровно до розетки. Остальные 2 метра скрутил в бухточку и стянул пластиковой стяжкой.
Запустил шнур обогревателя и фильтра через вент. окно в хоз блок, свернул бухтой, стянул стяжкой. Штепсели воткнул в блоки переходников.
Осталось еще место под компрессор. С его шнуром проделаю все то же.
1 выключатель - общее выключение. Кроме 2-х розеток - в одной из них нагреватель.
2,3 - лампы
4,5 - розетки
6 - вентилятор.
Предвосхищая вопросы взаимодействия конденсата и электрики - вентилятор работает на вдув и планируется его постоянная работа. Вот только заменю блок питания на "не поющий" (увы, не повезло, свистит гад) и добавлю в цепь питания вентилятора простейший регулятор (переменно сопротивление) с ручкой наружу.
