Всегда человеку хочется сделать что то своими руками, особенно если они растут примерно там или оттуда где и должны!
Решил "засветить" одну из своих подделок. возможно кому то будет в помощь, так как сам долго "бился о стену" в разрешении многих вопросов. Что..где..как...
Решение было простым и в то же время сложным. есть ошибки ..доработки...и остальное - наработка будет в процессе.
Выкладываю фото первоначального варианта созданного фильтра.
Ошибки начальные буду описывать по ходу и их решения.
Оговорюсь сразу, расчеты делались на "глаз" так как о "нагрузках" не духом!!! наперед забегу для успокоения читателя.....все опробовано и сезон отработало на "ура" и теперь можно что то и показать..
Позже все ошибки и переработки опишу и покажу на видео.
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
Востаннє редагував Fish"ka: 19.10.2014 о 23:54..
Ці 14 користувач(ів) сказали Дякую Fish"ka за це повідомлення:
далее будет - на фото. выбрал бочку так как имеет большое преимущество перед кубом. "Зарядил около 150 л хеликса" Было сделано сопло с тройной раздачей. Позже как оказалось не то "пальто" было убрано и остался простой выход с позже добавленным обратным клапаном.
Крышка была посажена на герметик, AllFix при нагрузке через несколько дней форма бочки пошла "играть". Крышка то и дело поднимаясь от вздутия..начала "сифонить" пришлось ее выкинуть. Решение стояло за подборкой нужного материала. Но об этом уже позже. ))
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
Ці 2 користувач(ів) сказали Дякую Fish"ka за це повідомлення:
Забыл бочка объемом 300 литров. По мимо выкинутого "сопла" был удален и выход то есть сетка - она на фото видна в бочке. Было так что она тормозила выход воды и в общем "проходную мощность сего создания. Это есть не хорошо ее ставить!!!
Была переделка на внутреннюю трубу того же диаметра что и выход но за счет длины трубы и множества каналов в ней "проходная" была увеличена за счет этого решения. На конце трубы была приклеена к торцу та же сетка, чтобы загрузка не ушла в пруд))) через вторую трубу на трехходовом кране, по этой причине и был установлен обратный клапан на самом входе в бочку. Было так...что при остановке насоса бывало пару гранул затягивало через изменения положения трехходового крана во второю трубу (50мм диаметр) и уходило в пруд. Поэтому и поставил клапан. Это было решение еще одного недоучета.
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
Востаннє редагував Fish"ka: 20.10.2014 о 18:30..
Ці 4 користувач(ів) сказали Дякую Fish"ka за це повідомлення:
В самой бочке внизу врезан вход и выход!) Вход по сезону а выход по окончании. То есть Врезал кран 3/4 и через него подаю продувку тупым напором воздуха. воздух рвется вверх при этом бурильно пробивая гранулы и перемешивая их поднимается вверх где и настигается напором струи 50мм диаметром с насоса 18 кубышек в час. При этом создается приличный каламбур. Другого способа для продувки и перемешивания (лучшего) я для этого прибамбаса не нашел. Можно было бы поставить распылитель...итд но это дополнительное отверстие и расход финансов. А так за счет толщи воздуха загрузка не осталась равнодушной..))
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
Ці 4 користувач(ів) сказали Дякую Fish"ka за це повідомлення:
Вот собсна..на видео видно что крышку я снес и поставил крышку с оргстекла, резал долго и усердно.Толщину взял 3 см рассчитал отверстия по кругу примерно прикинул силу возможной затяжки гаек на болтах и дело было сделано. все видно на видео как и что происходит. работает в связке с Ультрасивом, лампа 40Вт (погружная) и компрессором 150 литров. Часть воздуха отправил на дисковый распылитель в пруд.
Забыл сказать что первую крышку "привздувало" за счет малой протоки. На выход вода тоже идет напорно и поэтому сразу как то это не проявилось но потом понял что надо убрать сетку и поставить трубу в бочке на выход. Таким образом за счет площади отверстий в трубе вопрос был решен.
Вспоминаю дискуссию на форуме по поводу "остатков" на дне. Рыбки появились и все хвостиком и круговертью воздуха подается легонько к доннику а там уже и на фильтр.
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
Востаннє редагував Fish"ka: 19.10.2014 о 23:40..
Ці 7 користувач(ів) сказали Дякую Fish"ka за це повідомлення:
Все отработало сезон. До включения биологии и продувки были вспышки обрастания зеленью...в основном по пленке и камню. Во время создания пруда - рядом шло строительство. Пыль..земля..после ландшафтников, ветер солнце..и все такое способствовало всей нечисти в пруду. Чистить приходилось..часто. стройку окончили стало...все в норме работать..
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
Хотелось бы чтобы в этой теме - желающие показать что то из наработок..могли это сделать. Надеюсь это поможет решить множество "головняков" с которыми сталкивается прудовод.
По поводу загрузки - не дешевая оказалась. Но была финансовая возможность и я прикупил. На остальное типа ультрабида..как то денег чужих стало жалко. Загрузку приобрел за счет накопившихся скидок во время закупок на объект. заказчик и не знал, что это подарок от "фирмы". )))
В знак благодарности за различные решения по участку...мне была выделена фин. благодарность, что очень порадовало и покрыло мои расходы на создание сего аппарата. Каждый остался доволен!! А это самое главное и любимое мною!!)))))))
Всем удачи!
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
Востаннє редагував Fish"ka: 20.10.2014 о 00:12..
Ці 4 користувач(ів) сказали Дякую Fish"ka за це повідомлення:
Описание так сумбурно написано видимо для того, чтобы было непонятно и никто в последствии не повторил. А о том, что никто ничего не понял показывает обилие благодарностей за разработку этого фильтра.
Семь раз перечитал, три раза видео посмотрел, и вот что я понял.
Вход и выход из фильтра расположены в одной плоскости, в самом верху у крышки, то есть работают они в одном горизонте, причем загрузка, по всей видимости, тонущая. В этой связи возникает вопрос: а какой смысл было тратиться на трехсотлитровую бочку и стопятьсот Хеликса, если фильтр с такой же производительностью можно было бы организовать и в пятилитровой канистре? Что бы Хеликс работал на все сто, в Вашем случае подачу нужно осуществлять снизу, причем не тупо из трубы, а сделать распылитель, перекрывающий плоскость дна, чтобы вода проходила сквозь весь наполнитель. Такой распылитель легко изготовить,если на входную трубу приклеять крест и перейти на три трубы, в которых прорезать щели болгаркой, а концы заглушить. Кстати, если так сделаете, обратный клапан нужно будет убрать-потери будут меньше.
Подсказать хотел, только и всего. Fishka, надеюсь без обид?
Та какие там обиды....))
Прошу прощения что так сумбурно описал..Немного отвечу - загрузка реально не тонущая....а плавающая. второе вход и выход - речь о входе воздуха с низу через 3\4 кран. Выход это слив на зиму когда отключается продувка. Вход - выход врезан у самого дна. Крестовина не прокатила...так как слить с емкости остатки будет сложно! Крестовина или что то подобное находилось бы выше уровня самой плоскости, не есть гуд!.

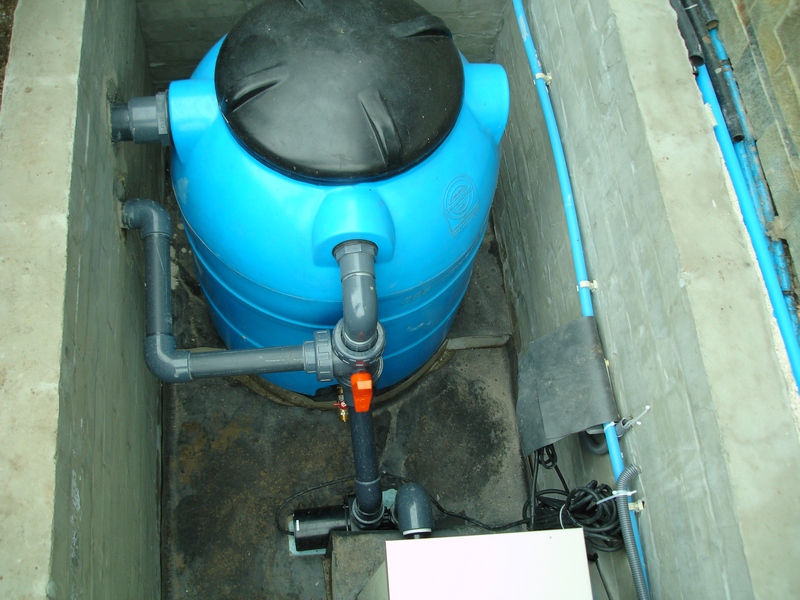

Приложу фото с другого ракурса. Чтобы было понятно где вход воды с помпы. На фото воздух еще не подключен, но это все будет внизу там где блестит кран.
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
Ці 2 користувач(ів) сказали Дякую Fish"ka за це повідомлення:
В самой бочке внизу врезан вход и выход!) Вход по сезону а выход по окончании. То есть Врезал кран 3/4 и через него подаю продувку тупым напором воздуха. воздух рвется вверх при этом бурильно пробивая гранулы и перемешивая их поднимается вверх где и настигается напором струи 50мм диаметром с насоса 18 кубышек в час. При этом создается приличный каламбур.
Сам перечитал еще раз..вроде все понятно как организована продувка...
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
И еще о обратном клапане. Сам клапан разборного типа. Имеет две накрест поперечины! Это большой плюс, так как хеликс через такое сооружение не пролезит. В самом клапане...я пружину удалил - таким образом уменьшил сопротивление на поток. Спросите зачем тогда..клапан? Он делает все как и обычный + не доставляет нагрузку на насос.
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
Fish"ka,
Я имел ввиду вход/выход воды, которую Вы фильтруете, а не воздуха. В Вашем фильтре вода подается сверху, и вытекает сверху бочки. А загрузка лежит внизу. С таким же успехом загрузка могла бы оставаться лежать и в магазине, в котором Вы ее приобрели, пользы было бы ровно столько же.
Fish"ka, . А загрузка лежит внизу. С таким же успехом загрузка могла бы оставаться лежать и в магазине, в котором Вы ее приобрели, пользы было бы ровно столько же.
На самом деле все происходит по другом )))))
Нижний плавающий слой загрузки вздымается вверх с помощью воздуха. Даже при отключенном насосе все идет вперемешку. ( эта тема присутствует у многих аквариумистов) Что то вроде аэрлифта! Струя насоса только в помощь )) Воздух - снизу : Вода сверху. Вот здесь и достигается эффект перемешивания. Я специально убрал тройник распылителя воды, так как одной струей вся загрузка лучше перемешивается. Принцип кипения воды в кастрюле. При кипении воздух поднимается с дна и создает каламбур. Здесь получилось так же только еще и под напором.
__________________
Поступайте с другими людьми так, как хотите, чтобы они поступали с вами.
Востаннє редагував Fish"ka: 20.10.2014 о 13:33..
Ці 2 користувач(ів) сказали Дякую Fish"ka за це повідомлення:
