Моя новая Smart(умная) стойка

[Axe]

По мере продвижения буду обновлять этот пост
Уже довольно давно содержу аквариумы
Начинал с 500 литров потом добавил еще 3 баночки, увлёкся креветками и буцками, потихоньку получается.
Решил разнообразить криль, нужны новые ёмкости, стойка
Принял такой план- стойка на 3 этажа.

1 этаж три баночки 50*50*30 под растения, 2 этаж три банки 50*50*30 под креветок, 3 этаж 4 банки 37*50*40 под нерестовики, есть скаляриии и анцитрусы которые постоянно нерестятся плюс хочу галактику попробовать
Так как опыт имеется главным приоритетом при проектировке было избавиться от огромной кучи проводов и соплей которые обычно висят на стойках
Стойку сделал из трубы 40*40 полки из дсп + задняя стенка+ приставная тумба-шкаф управления

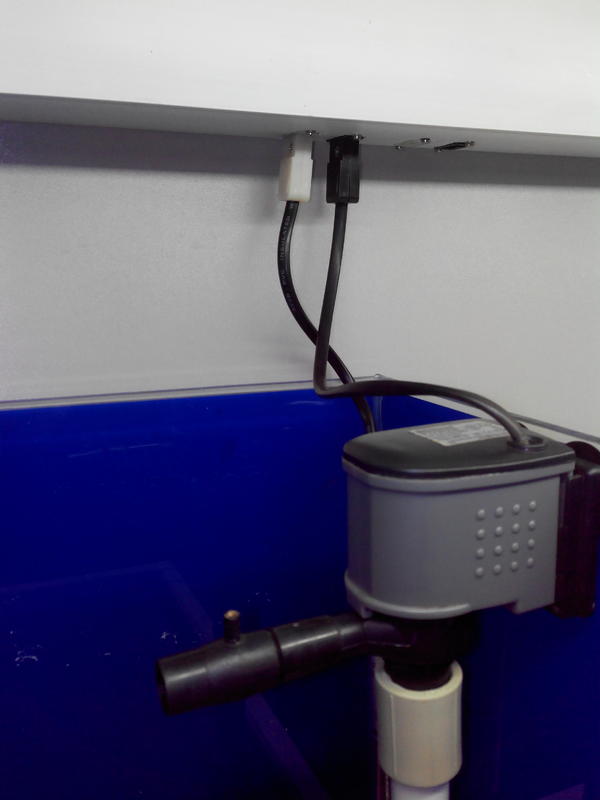

Все провода решил уложить в короба, возле каждой банки сделать разъёмы под фильтр и грелку



Проект начал весной 14 г но потом заморозил из-за войны так как живу в 30-40 км от линии фронта, но плюнул на всё и в марте опять начал.
Пока собрался сделать средний этаж

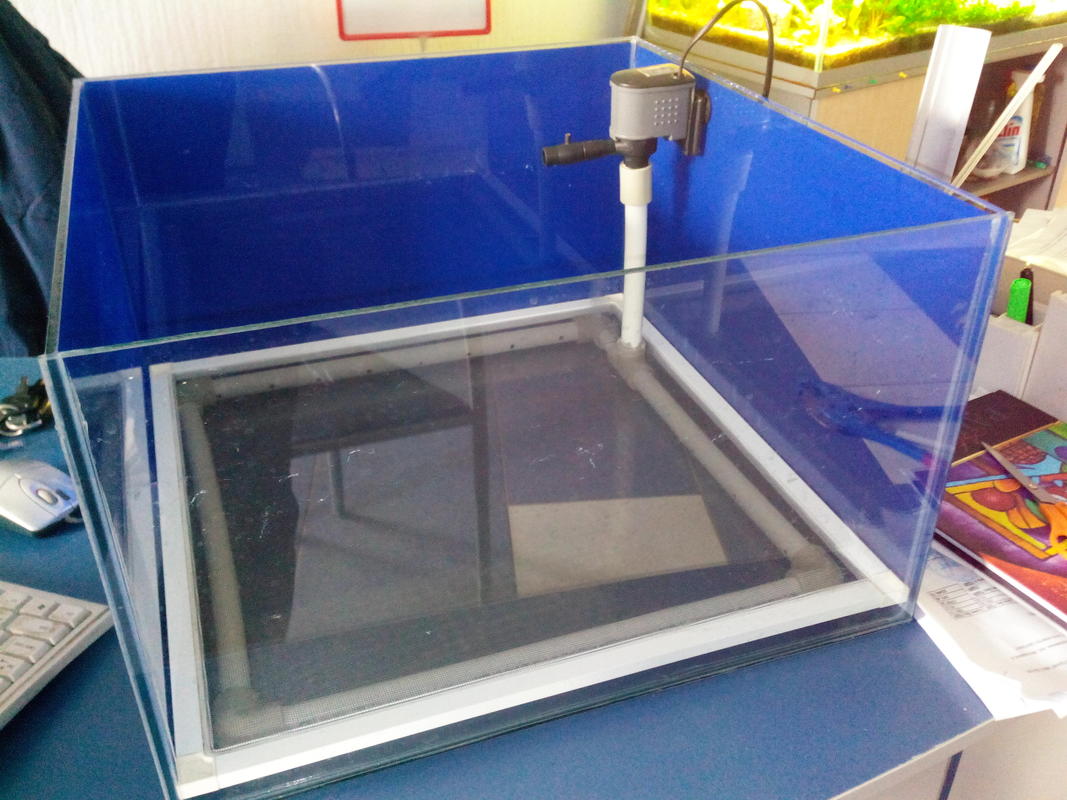

Под креветок надумал сделать донный фильтр, почитал посмотрел, сделал своё ноу хау. Взял фасонину ту которая для пайки но трубу взял металлопластиковую (так уже делал флейты для фильтра) что бы была возможность разобрать и помыть что я понимаю очень важно для фильтра, спаяные трубки уже не помыть, сделал рамку из москитной сетки , подогнал так что бы высота фильтра получилась минимальной, высота аквы всего 30 см
На задний фон купил обычный оракал, порезал, поклеил, аквы тоже сам сделал
Начал собирать свет, главное требование экономия электроэнергии, хозяйство на работе а тарифы для комерции сами знаете какие, решил ставить светодиоды, вчера (18,03,15) собрал , вот получилось такое

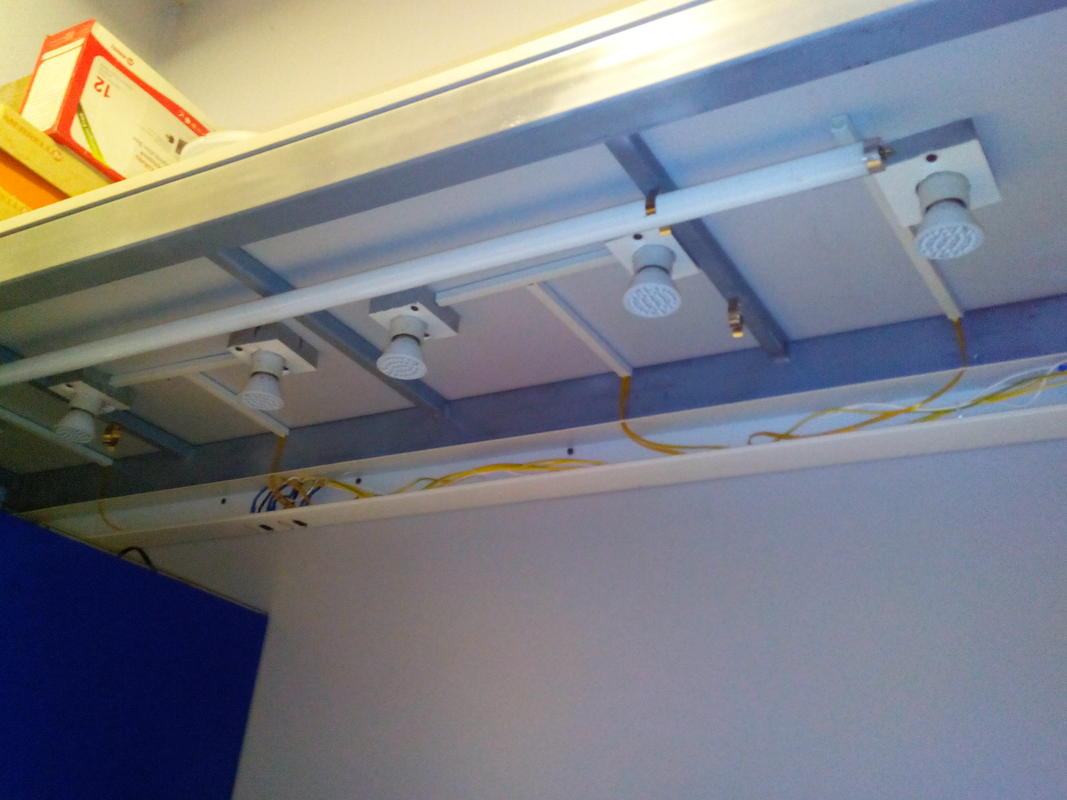

Поставил 2 лампы 1200 мм на 18 Вт 6500 спектр и 6 ламп с сине красными диодами по 3 Вт всего 54 Вт на 3 аквы, все лампы включаются отдельно, через таймера, на травнике в 500 л сделал ступенчатый свет, очень нравиться здесь решил повторить также , сегодня 19,03,15 подключил электрику и включил
одна лампа 18 Вт
две лампы по 18 Вт
две лампы + глоу
глоу

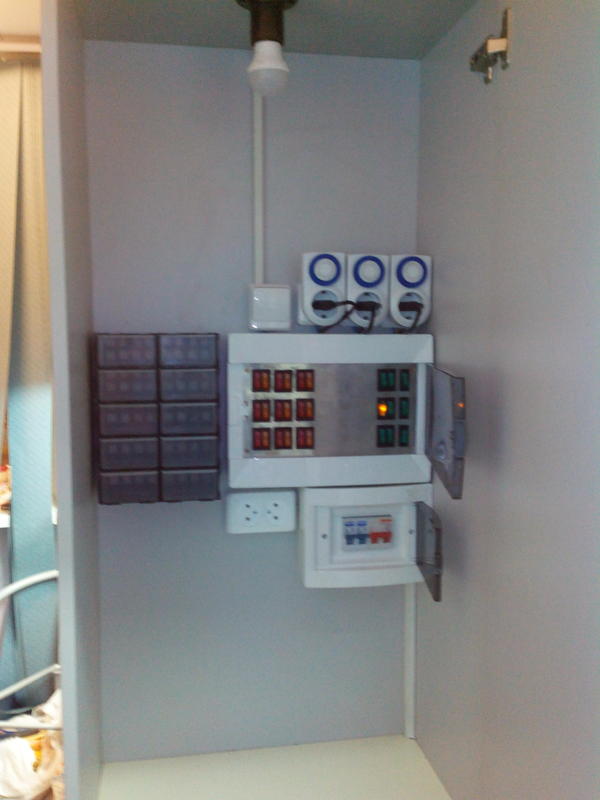

К стойке прикрепил шкафчик в котором сделал пульт управления, позвал электрика, сделал всё по уму , поставил вводной автомат, отдельно автомат на свет, отдельно на фильтры и нагреватели, доп розетки, свет внутри шкафа, отдельный выключатель на каждый фильтр и нагреватель, все потребители быстросъёмные вот что вышло

Самое ГЛАВНОЕ провода НИГДЕ не ТОРЧАТ и НЕ МЕШАЮТ
Чёрное рядом с блоком управления это выдвижные ящички для мелочей
Углекислоту буду разводить на первый этаж попозже
Завтра получу новые головки на 2 банки перепаяю провода и попробую запустить фильтры
Получил новую головку

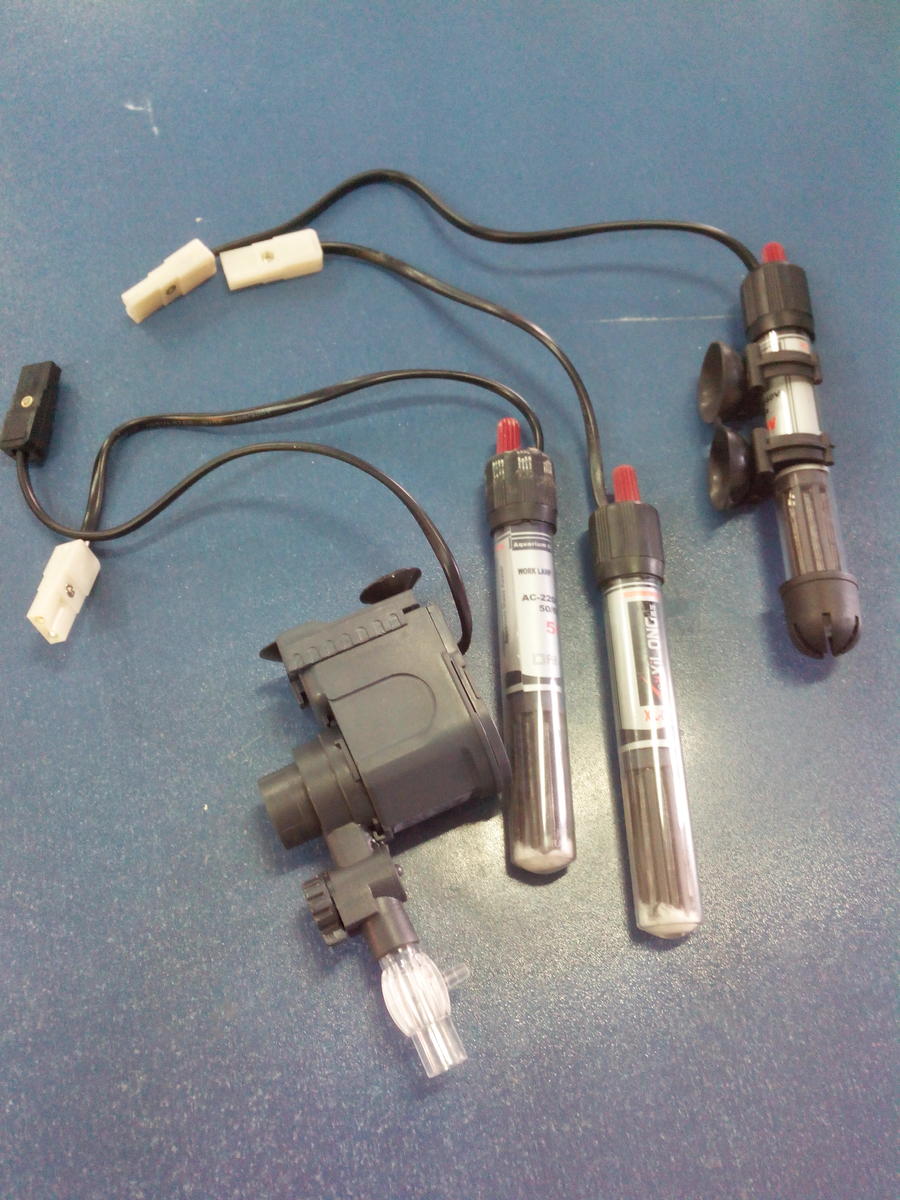

Распаял клеммы на помпе и на нагревателях

Подогнал под головку 2 донных фильтра

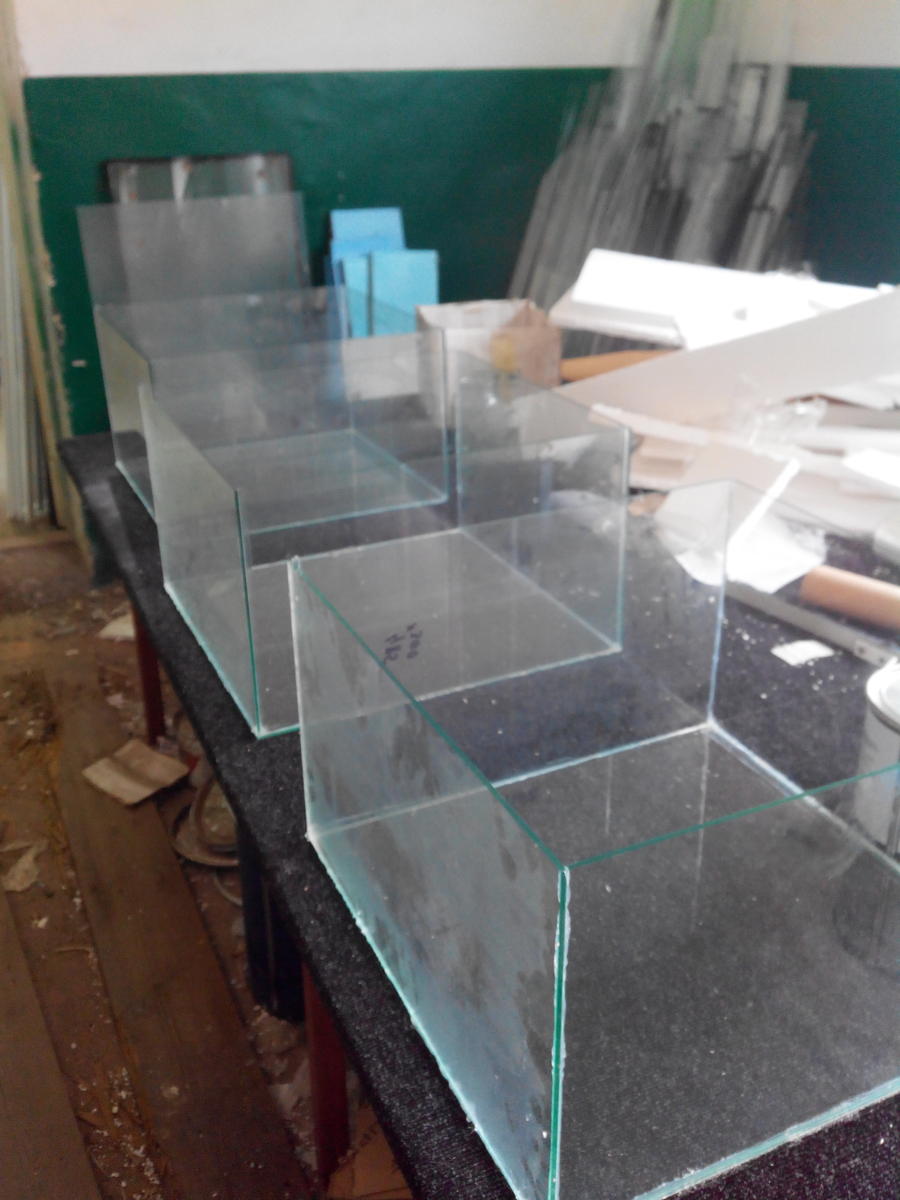

Сегодня 26,03 поклеил 3 баночки на первый этаж, завтра буду клеить фон и утеплять

Как то сегодня (27,03) до фона руки не дошли зато сделал вот такие ящички на колёсиках

По деньгам писать не буду потому что дсп ещё и для другого покупал но получилось не мало
Сегодня 31,03 запустил первую баночку, подсадил немножко растулек, завтра буду продолжать

[Sem]

Я бы выключатели ставил непосредственно возле розеток фильтров и грелок- удобно и визуально понятно.
Тем более короб позволяет.
И беготни меньше.
Имхо.

[Axe]

Допис від Sem

Я бы выключатели ставил непосредственно возле розеток фильтров и грелок- удобно и визуально понятно.
Тем более короб позволяет.
И беготни меньше.
Имхо.

1 Влага
2 Все кнопки логически расположены по рядам и столбцам и соответствуют месту аквы на стойке, плюс подсветка на клавишах -визуализация

[Sem]

Допис від Axe

1 Влага

А для розеток влаги нет?

Допис від Axe

2 Все кнопки логически расположены по рядам и столбцам и соответствуют месту аквы на стойке, плюс подсветка на клавишах -визуализация

то что и говорил + беготня

[Axe]

я привык к оборудованию(на работе) с блоками управления обращатся, мне так удобнее, всё в одном месте, а в короба где разъёмы положу силикагель для удаления влаги и стекла покровные будут

[amo]

а я бы в гости пришел посмотреть и порадоваться за такое умение и мастерство просто класс затея

[Axe]

Ну так ждём

[amo]

иду за билетами

[astra]

"......и 6 ламп с сине красными диодами по 3 Вт всего 54 Вт на 3 аквы..."
Эти лампы подключены напрямую? что за коробки над ними ?Патроны влагозащищенные?

[Axe]

У ламп питание 220, подключены через выключатели 6 шт в одну цепочку, с патронами история долгая, не влагозащищённые, проблема была в высоте патрона, нашел керамический высота всего 4см, а коробки это элемент крепления, кусок сендвича+ отверстие под патрон+закрепил и залил силиконом, конструкция съёмная, провода в коробах, собраны на зажимах, поменять 10 минут

[amo]

Axe, мое мнение что света будет достаточно,а как решен вопрос с водой?как решил с покровным стеклом?какие варианты?кто что скажет,чтобы было удобно и практично

[Марикус]

Здравствуйте. Интересная тема. У меня вопрос по доннику - что за сетку вы положили на донный фильтр? Вы его сами делали? Я тоже хочу сделать. Какие у вас размеры баночки. У меня есть 30*30*30. Если у вас такая же, дайте размеры и что покупалось. Буду благодарен.

[Axe]

Добрый вечер, банка 50*50*30 , сетка обычная оконная в алюминиевом профиле, трубку брал металлопластик, колени и тройник типа экоплатик, в магазине скажут что не срастётся, но с усилием входит, помпа атман 201 взял муфту разогрел на паяльнике и натянул на конус куда мочалка одеваеться, сначала его подрезал, отверстия насверлил 6мм , трубы 2 метра+4 угла+тройник+муфта=60грн сетку сам делал но цена такой 100грн

[amo]

Axe, как продвигается ваша стойка хочется уже и новых фото!если есть?!уж очень интересную тему затронули!

[drv]

Просим!!!
