Старый 30.05.2015, 08:49   #1
Таймер включения фильтра.

Аватар для Ю.В.
Moderator

Регистрация: 10.02.2010
Адрес: Киев
Сообщений: 7,460


Поблагодарил(а) : 5,830
Поблагодарили 8,349 раз(а) в 3,521 сообщениях
Записей в дневнике: 5
Ю.В. Ю.В. зараз на форумі 30.05.2015, 08:49
Рейтинг: ()

Скрытый текст
В общем, сей примитивный девайс может быть востребован теми аквариумистами, которые по известным им самим причинам выключают фильтр на время кормежки рыбы. Он его сам включит обратно по истечении заданного срока.

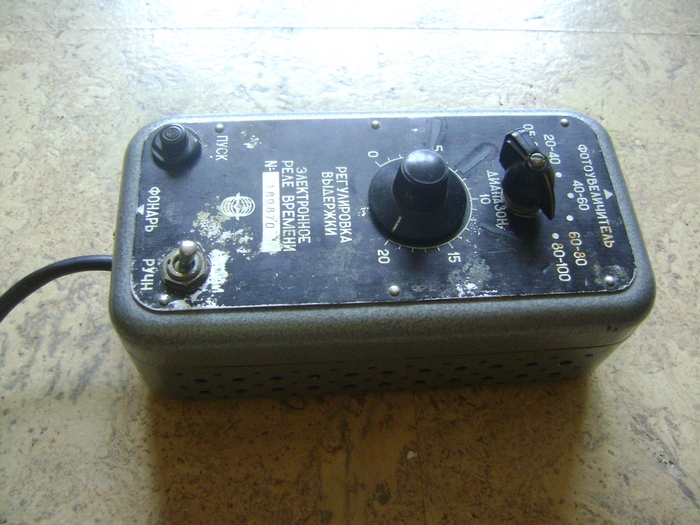

Купленное на "Юности" старое фотореле.

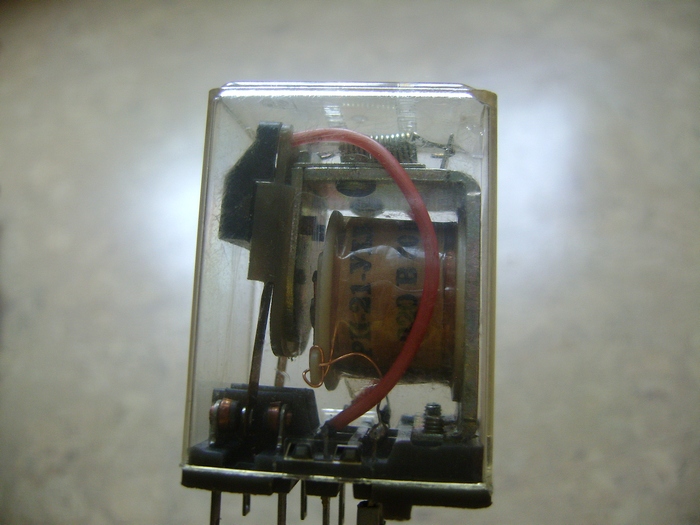

Там же, на "Юности" куплено нормально замкнутое реле 220В


На всякий случай, провел ревизию фотореле- внутри все ок. Ну, заменил старый шнур в тканевой оболочке на свежий ШВВП 3х1 и сделал заземление корпуса через новый кабель.

А далее все просто- установил нормально замкнутое реле в разрез кабеля помпы


и дополнительно заизолировал всю сборку. Получилось и достаточно компактно чтоб не "мозолить глаза", и достаточно высоко над полкой тумбы (ну, вдруг протечка)


После чего подключил к этому всему фотореле, установленное так, чтоб его не было видно, но чтоб удобно было дотягиваться для кнопки включения и... собственно все)))

Нужное время выставляется на фотореле. Нажимаем кнопку- фильтр выключается. Проводим необходимые манипуляции и спокойно уходим- реле само включит фильтр обратно.
На большинстве советских фотореле время выставляется обычно до 100 секунд. Для кормежки хватает. Во всяком случае мне.Если мало- можно впаять в схему реле дополнительный резистор.
Для выключения помпы на длительное время используется тумблер "автомат- ручная" на фотореле.
Бюджет
-старое фотореле 30грн
-нормально замкнутое реле 30 грн
-разъемы, вилка, термоусадка, кабель- ну, пусть еще 40 грн.

Миниатюры
Нажмите на изображение для увеличения
Название: фотореле.JPG
Просмотров: 1132
Размер:	208.5 Кб
ID:	500424   Нажмите на изображение для увеличения
Название: реле 220.JPG
Просмотров: 1052
Размер:	167.2 Кб
ID:	500425   Нажмите на изображение для увеличения
Название: термоусадка.JPG
Просмотров: 1099
Размер:	212.2 Кб
ID:	500426   Нажмите на изображение для увеличения
Название: в сборе.JPG
Просмотров: 1063
Размер:	191.2 Кб
ID:	500427


Последний раз редактировалось Ю.В.; 30.05.2015 в 11:15..
Просмотров: 6309
Ответить с цитированием
6 пользователей поблагодарили Ю.В. за данный пост:
briz07 (30.05.2015), Dragon_D (26.06.2016), IS1971 (30.05.2015), ksy-kiev (30.05.2015), yarishNEW (21.11.2016), Маркес (30.05.2015)
Старый 26.06.2016, 22:22   #2
Живу я тут


Аватар для ksy-kiev

Регистрация: 12.11.2014
Адрес: Киев. Борщаговка.
Сообщений: 3,219
Поблагодарил(а) : 4,684
Поблагодарили 4,727 раз(а) в 2,141 сообщениях
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Юра, а есть что то современное, готовое?
Типа отключил, а оно само потом включилось минут через 15.


__________________

ksy-kiev зараз на форумі   Ответить с цитированием
Старый 26.06.2016, 22:36   #3
Moderator


Аватар для Ю.В.

Регистрация: 10.02.2010
Адрес: Киев
Сообщений: 7,460
Поблагодарил(а) : 5,830
Поблагодарили 8,349 раз(а) в 3,521 сообщениях
Записей в дневнике: 5
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Жень, понятия не имею. Но знаю, что коллега в свое время пытался найти и не нашел, после чего собирал аналогичную систему но из автоматики по-приличнее- типа таймер на динрейку, реле туда же.


__________________

Ю.В. зараз на форумі   Ответить с цитированием
Пользователь, который поблагодарил Ю.В. за данный пост:
ksy-kiev (26.06.2016)
Старый 26.06.2016, 23:08   #4
Живу я тут


Аватар для ksy-kiev

Регистрация: 12.11.2014
Адрес: Киев. Борщаговка.
Сообщений: 3,219
Поблагодарил(а) : 4,684
Поблагодарили 4,727 раз(а) в 2,141 сообщениях
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Покопался в ветке "самоделки".
Мног разного и подобного. Но все "самоделки".
А я уже старенький...., плохо вижу паяльник..., склероз, радикулит, лень...
Мне бы купить готовый девай, воткнуть в розетку, а в девайс фильтра - и было бы мне счастье


__________________

ksy-kiev зараз на форумі   Ответить с цитированием
Старый 26.06.2016, 23:33   #5
Активный участник форума


Аватар для ander67

Регистрация: 19.11.2015
Адрес: Витебск . Беларусь
Сообщений: 928
Поблагодарил(а) : 7,368
Поблагодарили 3,765 раз(а) в 803 сообщениях
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Цитата:
Сообщение от ksy-kiev Посмотреть сообщение
Мне бы купить готовый девай, воткнуть в розетку, а в девайс фильтра - и было бы мне счастье
Посмотри вот эти http://aquahobbi-spb.sitecity.ru/lte...3.p_1203030548


__________________

ander67 поза форумом   Ответить с цитированием
Пользователь, который поблагодарил ander67 за данный пост:
ksy-kiev (26.06.2016)
Реклама помогает развиваться
Старый 26.06.2016, 23:42   #6
Живу я тут


Аватар для ksy-kiev

Регистрация: 12.11.2014
Адрес: Киев. Борщаговка.
Сообщений: 3,219
Поблагодарил(а) : 4,684
Поблагодарили 4,727 раз(а) в 2,141 сообщениях
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Андрей, там все немного не то...
Мне бы такой девайс, который постоянно работает (замкнут). В любое время нажал кнопку, он оборвал цепь питания, а через 10-15 минут сам включился (замкнул цепь питания).
Не настроенно програмно вкл/выкл, а именно когда захотел - отключил, а он потом сам включился.


__________________

ksy-kiev зараз на форумі   Ответить с цитированием
Пользователь, который поблагодарил ksy-kiev за данный пост:
ander67 (27.06.2016)
Старый 26.06.2016, 23:47   #7
Живу я тут


Аватар для Sem

Регистрация: 17.09.2004
Адрес: Киев, Троещина
Сообщений: 14,491
Поблагодарил(а) : 4,643
Поблагодарили 8,502 раз(а) в 4,388 сообщениях
Записей в дневнике: 7
Отправить сообщение для Sem с помощью ICQ Отправить сообщение для Sem с помощью Skype™
Re: Таймер включения фильтра. ===www.aquaforum.ua===

ksy-kiev, собирай народ )) спаяю.
Только момплектуху на 3-5 девайсов.
Делал когда-то таймер кормления в кассете сразу
__________________
Страна не ублюдков и не воров.


__________________

Sem зараз на форумі   Ответить с цитированием
2 пользователей поблагодарили Sem за данный пост:
ksy-kiev (26.06.2016), санько (28.06.2016)
Старый 26.06.2016, 23:53   #8
Живу я тут


Аватар для ksy-kiev

Регистрация: 12.11.2014
Адрес: Киев. Борщаговка.
Сообщений: 3,219
Поблагодарил(а) : 4,684
Поблагодарили 4,727 раз(а) в 2,141 сообщениях
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Сергей, спасибо!
Только цену озвуч, дабы народ понимал сколько денег.
А твой девайс регулирует время или единожды задано?


__________________

ksy-kiev зараз на форумі   Ответить с цитированием
Старый 27.06.2016, 00:22   #9
Активный участник форума


Аватар для ander67

Регистрация: 19.11.2015
Адрес: Витебск . Беларусь
Сообщений: 928
Поблагодарил(а) : 7,368
Поблагодарили 3,765 раз(а) в 803 сообщениях
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Женя, тебе надо простое реле времени, питание на которое идет через стоповую кнопку ( с нормально замкнутыми контактами ). при нажатии на кнопку цепь питания прерывается, реле возвращается в исходное состояние. отпустил кнопку - питание пошло на реле и оно через определенный промежуток времени включит нагрузку ( фильтр ). Паять ничего не надо - крути отверткой провода.


__________________

ander67 поза форумом   Ответить с цитированием
Пользователь, который поблагодарил ander67 за данный пост:
ksy-kiev (27.06.2016)
Старый 27.06.2016, 00:33   #10
Живу я тут


Аватар для Sem

Регистрация: 17.09.2004
Адрес: Киев, Троещина
Сообщений: 14,491
Поблагодарил(а) : 4,643
Поблагодарили 8,502 раз(а) в 4,388 сообщениях
Записей в дневнике: 7
Отправить сообщение для Sem с помощью ICQ Отправить сообщение для Sem с помощью Skype™
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Цитата:
Сообщение от ander67 Посмотреть сообщение
Паять ничего не надо - крути отверткой провода.
ага .. и 250 тугриков на дин рейку
__________________
Страна не ублюдков и не воров.


__________________

Sem зараз на форумі   Ответить с цитированием
Пользователь, который поблагодарил Sem за данный пост:
ksy-kiev (27.06.2016)
Старый 27.06.2016, 02:11   #11
Живу я тут


Аватар для Сергій М

Регистрация: 31.12.2014
Адрес: Львов
Сообщений: 1,314
Поблагодарил(а) : 240
Поблагодарили 787 раз(а) в 499 сообщениях
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Цитата:
Сообщение от Sem Посмотреть сообщение
ksy-kiev, собирай народ )) спаяю.
Sem, Скажи свою цену..

Сергій М поза форумом   Ответить с цитированием
Старый 27.06.2016, 10:56   #12
Живу я тут


Аватар для ksy-kiev

Регистрация: 12.11.2014
Адрес: Киев. Борщаговка.
Сообщений: 3,219
Поблагодарил(а) : 4,684
Поблагодарили 4,727 раз(а) в 2,141 сообщениях
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Разговаривал по телефону с Сергеем.
Он посмотрит стоимость комплектухи на сегодняшний день, через день-два даст ответ по стоимости.
Лично мне такой девайс нужен, даже несколько.
Так как основной корм в моих аквариумах составляет циклоп, моина, дафния и планктон.


__________________

ksy-kiev зараз на форумі   Ответить с цитированием
Старый 27.06.2016, 11:03   #13
Живу я тут


Аватар для Sem

Регистрация: 17.09.2004
Адрес: Киев, Троещина
Сообщений: 14,491
Поблагодарил(а) : 4,643
Поблагодарили 8,502 раз(а) в 4,388 сообщениях
Записей в дневнике: 7
Отправить сообщение для Sem с помощью ICQ Отправить сообщение для Sem с помощью Skype™
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Сергій М, прикину.
Есть уже желающие.
__________________
Страна не ублюдков и не воров.


__________________

Sem зараз на форумі   Ответить с цитированием
Пользователь, который поблагодарил Sem за данный пост:
ksy-kiev (27.06.2016)
Старый 27.06.2016, 15:56   #14
Активный участник форума


Аватар для Володимир Романович

Регистрация: 11.10.2013
Адрес: Івано-Франківськ
Сообщений: 1,127
Поблагодарил(а) : 1,901
Поблагодарили 1,814 раз(а) в 546 сообщениях
Re: Таймер включения фильтра. ===www.aquaforum.ua===

цікавлюся... як воно працює? там є якась кнопка? чи як то реле включається?


__________________

Володимир Романович зараз на форумі   Ответить с цитированием
Старый 27.06.2016, 22:10   #15
Живу я тут


Аватар для Сергій М

Регистрация: 31.12.2014
Адрес: Львов
Сообщений: 1,314
Поблагодарил(а) : 240
Поблагодарили 787 раз(а) в 499 сообщениях
Re: Таймер включения фильтра. ===www.aquaforum.ua===

Володимир Романович, Наверно есть, именно поэтому и интересен данный девайс, на кнопочку клац - фильтр выключился, покормил рыбок, а через н-ое время фильтр опять включился.

Сергій М поза форумом   Ответить с цитированием
