Делаем ЭПРА (допустим на 39 Вт)
Активний участник форуму
Реєстрація: 09.04.2008
Звідки Ви: Луганск
Дописи: 464
сказав Дякую: 264
сказали Дякую 351 раз(и) в 155 повідомленні

30.01.2009, 23:04
Рейтинг:
(1 голосов - 5,00 средняя оценка)
Не вдаваясь в теорию, хочу поделиться опытом изготовления балласта на 39 Вт. Тема электронных балластов на этом форуме поднимается достаточно часто. Решил дополнить обсуждения примером практической конструкции, которую собрал буквально на днях ради любопытства. Надеюсь, материал окажется полезным. На все про все понадобилось два вечера (один – на разработку и изготовление печатной платы, второй – на сборку и запуск).
Итак, Вам нужен балласт для запуска ЛЛ лампы. Эта лампа Т5? Вам сказали что срок службы 20000 часов? С Вас взяли баксов 30 за лампу?
Что нужно чтобы эта лампа отработала эти 20000 часов? Как минимум, устройство зажигания, которое подогревает нити накала перед запуском, запитает лампу рекомендуемыми значениями тока и напряжения, а само является достаточно надежым с минимальным выделением тепла.
Дальнейший материал для тех, кто умеет держать паяльник в руках и отличает вольты от ампер. Внимание! Высокое напряжение! (Знание электроники тоже не помешало бы… Но с чего-то надо начинать).
Перерыв кучу информации, изучив доступность и цену элементной базы, количество и качество доступной документации, я остановился на решении от International Rectifier (IR). www.irf.com – на этом сайте вы найдете САПР IR Ballast Designer (совершенно бесплатно), DataSheet на примененную ИС, а также кучу статей по затронутой тематике. Правда, все на английском языке.
Балласты на дискретных элементах отбросил сразу, так как реализация дополнительных функций в этих балластах достаточно проблематична, а надежность балластов под большим вопросом, да и с лампами они не церемонятся. Хотя, перед этим ради интереса повторил одну китайскую схему.
Из всех доступных высоковольтных микросхем от International Rectifier остановился на IR2520D. Почему?
Эта ИС поддерживает режим ZVCM – переключение ключей при нулевом напряжении и минимально возможном токе, что гарантирует минимальные потери мощности на ключах (соответственно нагрев). На печатной плате я предусмотрел место для радиаторов. На практике в радиаторах необходимости, как оказалось, нет. Транзисторы остаются холодными.
Дополнительно ИС поддерживает следующие функции:
- программируемая частота старта
- программируемое время подогрева катода
- защита ключей от перегрузки
- блокировка работы при открытой нити накала
- блокировка работы при низком напряжении сети
- авторестарт при замене лампы
Схема отличается максимальной простотой, обеспечивает максимальный срок службы лампы и некритична к допускам компонентов.
Схему я расчитал в программе IR Ballast Designer 4. Вот что получилось:
Мініатюри долучень
Долучені файли
|
Переглядів: 40571
|
Ці 27 користувач(ів) сказали Дякую PavelZverev за це повідомлення:
|
alexv3 (26.12.2010), DiSan (30.01.2009), fil_max (15.02.2009), flash_on (31.01.2009), Floyd (01.10.2009), GemStones (04.10.2009), IgLa (10.02.2009), klinok (30.08.2010), koty (08.10.2009), Messer (03.04.2009), nechmo (26.07.2011), Netmeister (15.10.2010), Russ (31.01.2009), Sem (31.01.2009), SergIN (07.12.2010), seva (17.03.2010), Shurr (04.02.2009), smat (01.02.2009), Starcomputer (30.01.2009), Ty3uK (13.02.2009), Uyry (07.10.2009), vik (31.01.2009), zip (16.02.2009), ИгорьС (08.03.2009), Кениец (31.01.2009), Скиталец (30.01.2009), Шереметьев (30.08.2010) |
30.01.2009, 23:17
|
#2
|
Активний участник форуму
Реєстрація: 09.04.2008
Звідки Ви: Луганск
Дописи: 464
сказав Дякую: 264
сказали Дякую 351 раз(и) в 155 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
Как я делал плату в картинках:
Технология изготовления платы – «лазерно-утюжная».
Суть технологии: рисуем плату в графическом редакторе или специальной программе.
Зачищаем заготовку и обезжириваем.

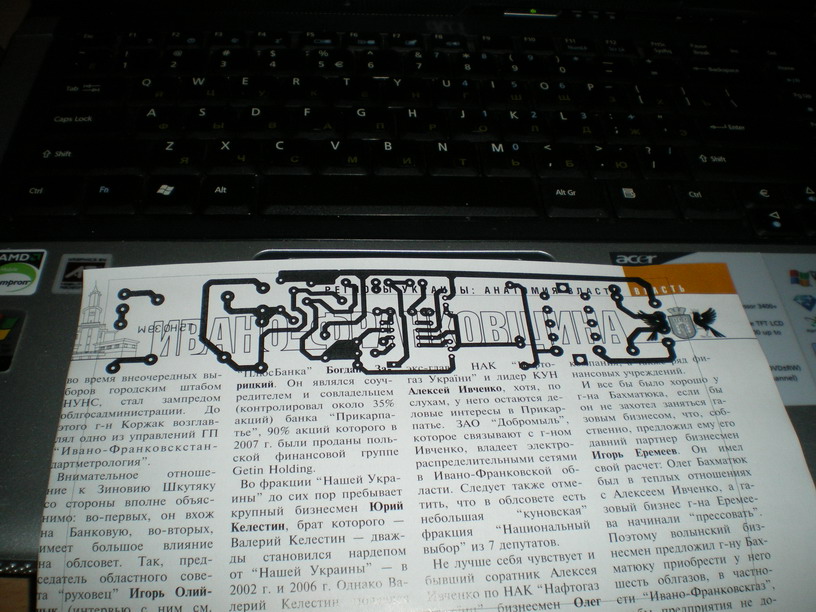

Печатаем на лазерном принтере с максимальным разрешением и качеством на глянцевой тонкой бумаге (я использую газету «Бизнес» - удовлетворительные результаты).

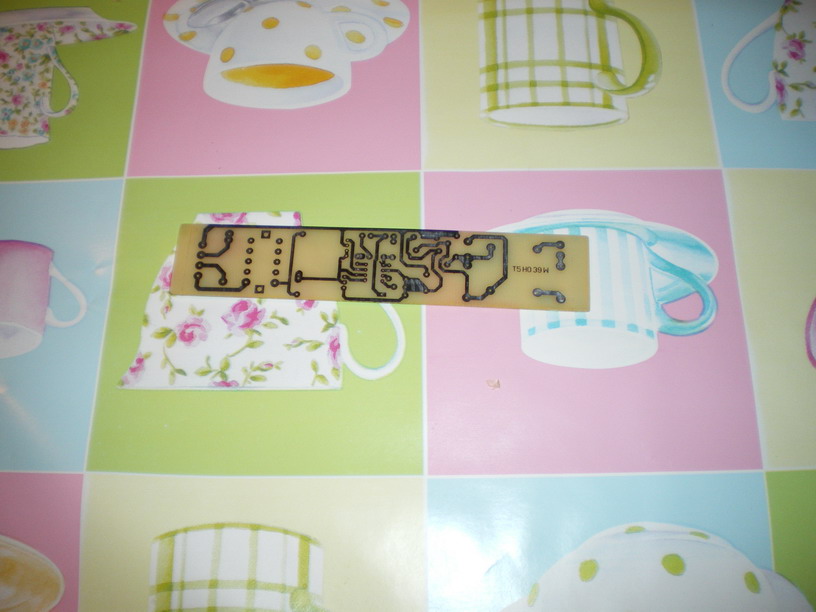

Прикладываем отпечатанную плату тонером к фольге, все это закрепляем любым способом. Через слой или несколько офисной бумаги все это гладим утюгом. Температура, нажим и время – опытным путем. Тонер начинает плавиться и пристает к фольге. Потом все это отмачиваем в ванночке минуту две.
Аккуратно убираем бумагу.

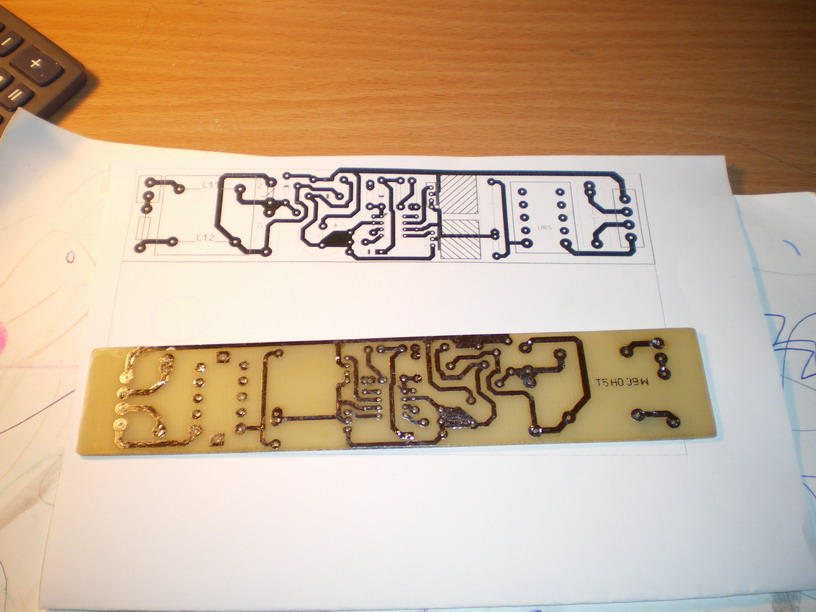

Сушим все. Травим в хлорном железе. Полученный результат:
Лудим. Все готово к сборке.
Вот и спаяли:

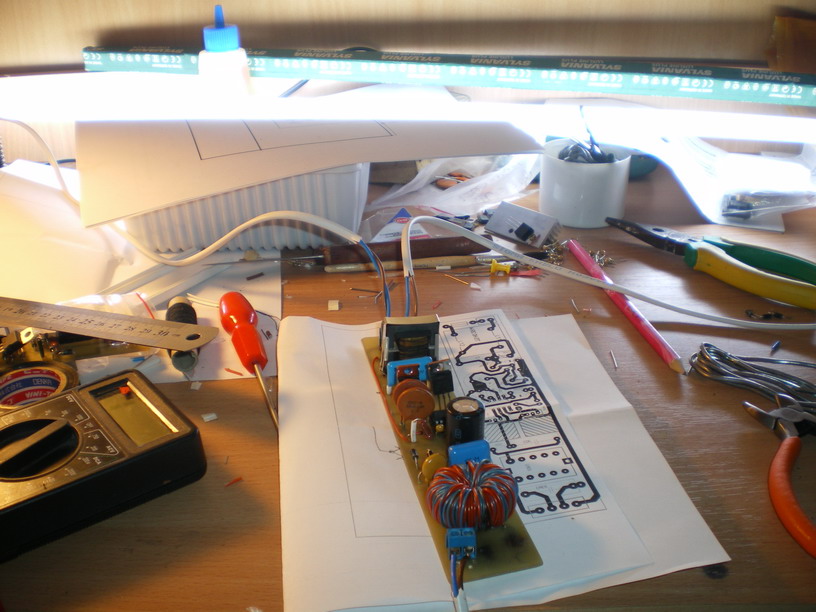

Тестовый запуск. Радиаторы не устанавливаю – транзисторы холодные. Лампа светится «на горизонте».
|
|
|
Ці 3 користувач(ів) сказали Дякую PavelZverev за це повідомлення:
|
|
30.01.2009, 23:20
|
#3
|
Бан за нарушения
Реєстрація: 22.01.2009
Звідки Ви: полтавчанин
Дописи: 621
сказав Дякую: 178
сказали Дякую 629 раз(и) в 345 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
Вы ее испытали в работе? Если да, тогда меня интересует дроссель - он изготовлен в промышленных условиях или самопал?
Вопрос снимается. У меня второе сообщение с фото не прорисовалось.
Востаннє редагував Скиталец: 30.01.2009 о 23:25..
|
|
|
31.01.2009, 00:32
|
#4
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
удалил
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
Востаннє редагував chack: 31.01.2009 о 01:02..
|
|
|
31.01.2009, 09:58
|
#5
|
Активний участник форуму
Реєстрація: 09.04.2008
Звідки Ви: Луганск
Дописи: 464
сказав Дякую: 264
сказали Дякую 351 раз(и) в 155 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
Дроссель LRES фирмы EPCOS.
Учитывая, что у нас в стране используется в светильниках, входной дроссель вообще не актуален. Я его применил ради интереса. Но можно тоже поставить готовый EPCOS. Только это необоснованно удорожает схему. А доллар итак сейчас в ходу.
Активный корректор коэффициента мощности посчитал ненужным применять по этим же причинам. Так как от низкого напряжения ИС итак имеет защиту, а все остальное из области научной фантастики.
Сделаю несколько экспериментов с отечественными ферритами. Все совдеповские телики на них успешно работали. Импортные ферриты необоснованно завышены в цене (особенно катушки).
|
|
|
31.01.2009, 11:06
|
#6
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
PavelZverev, давно не пользовал Ballast Designer он уже умеет платы разводить?
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
31.01.2009, 14:11
|
#7
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
Цитата:
Допис від PavelZverev
Сделаю несколько экспериментов с отечественными ферритами. Все совдеповские телики на них успешно работали. Импортные ферриты необоснованно завышены в цене (особенно катушки).
|
Совдеповские громоздкие слишком. Но работает и на них.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
cказали "Дякую" chack за цей допис:
|
|
31.01.2009, 20:33
|
#8
|
Активний участник форуму
Реєстрація: 09.04.2008
Звідки Ви: Луганск
Дописи: 464
сказав Дякую: 264
сказали Дякую 351 раз(и) в 155 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
Цитата:
Допис від Sem
PavelZverev, давно не пользовал Ballast Designer он уже умеет платы разводить?
|
Плату рисовал в Спринте 4 (пятый нравится меньше). По поиску выдается масса ссылок на дистрибутив.
Как по мне прога проста и удобна.
|
|
|
12.02.2009, 19:38
|
#9
|
Активний участник форуму
Реєстрація: 09.04.2008
Звідки Ви: Луганск
Дописи: 464
сказав Дякую: 264
сказали Дякую 351 раз(и) в 155 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
А вот и конструкция, доведенная до ума (в стандартном корпусе китайского балласта):
|
|
|
12.02.2009, 19:52
|
#10
|
Живу я тут
Реєстрація: 15.03.2008
Звідки Ви: Киев,Позняки
Дописи: 2.177
сказав Дякую: 594
сказали Дякую 849 раз(и) в 538 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
И сколько такой девайс может стоить?
|
|
|
12.02.2009, 20:04
|
#11
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
Фильтра сетевого только я не вижу.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
15.02.2009, 13:14
|
#12
|
Активний участник форуму
Реєстрація: 09.04.2008
Звідки Ви: Луганск
Дописи: 464
сказав Дякую: 264
сказали Дякую 351 раз(и) в 155 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
Цитата:
Допис від chack
Фильтра сетевого только я не вижу.
|
Сетевой фильтр - дроссель на ферритовом кольце К10*6*4,5 1 мН 0,370 А + С 0,22*400В, дополнительно варистор для защиты схемы (желтенький - видно на фото).
Применение активного корректора коэффициента мощности возможно, но тогда габариты будут как у китайского балласта на две лампы, да и стоимость увеличится (доп ИС, Трансзистор, намоточный узел).
Корректор необходим, где совсем не хорошо с напряжением сети (особенно при частых скачках напряжения).
|
|
|
15.02.2009, 14:44
|
#13
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
Да не заморачивайтесь вы с этим корректором мощности. Не нужен он на 40-ка ваттах.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
cказали "Дякую" chack за цей допис:
|
|
16.02.2009, 12:54
|
#14
|
Придивляюся
Реєстрація: 08.02.2009
Звідки Ви: Украина
Дописи: 37
сказав Дякую: 4
сказали Дякую 15 раз(и) в 10 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
PavelZverev, Вы забыли уточнить, что плата для утюга делается зеркальной.
1) И все-таки - цена изделия сколько получается. В идеале выложите цены на комплектующие. Время бесценно. Его можно в часах и минутах выставить ))
2) на 49 и 80Вт Т5 эта схема хоть теоретически может работать? 208В питания лампы. Там, видимо, мостовая схема будет использоваться или повышающий каскад на входе (мост проще и дешевле должен быть)
3) Под корректором мощности Вы что понимаете? Устройство, которое сделает коэф мощности (косинус фи) почти равным 1 ? Если устройство сертифицировать не планируете, то не тратьте силы и деньги. Разве что в удовольствие.
|
|
|
cказали "Дякую" zip за цей допис:
|
|
16.02.2009, 15:29
|
#15
|
Живу я тут
Реєстрація: 30.08.2007
Звідки Ви: Київ, Конотоп.
Дописи: 3.087
сказав Дякую: 2.108
сказали Дякую 2.629 раз(и) в 1.010 повідомленні
|
Re: Делаем ЭПРА (допустим на 39 Вт) ===www.aquaforum.ua===
удалите
__________________
С уважением, Вячеслав.
Востаннє редагував Ty3uK: 07.03.2009 о 23:05..
|
|
|
 |
|
