16.02.2012, 12:42
|
#1
|
|
Придивляюся
Реєстрація: 16.02.2012
Звідки Ви: Одесса
Дописи: 18
сказав Дякую: 0
сказали Дякую 3 раз(и) в 2 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від harn
тогда разорвите цепочку между SA3 и SA1 будет вам подсветка.
|
Да-да-да........
Я ВСЁ ПОНЯЛ!
Мне сейчас привезут мой чудо-юдо дозатор -И НАЧНУ ДЕЙСТВОВАТЬ!!!
Жду не дождусь
СПАСИБО!!!
|
|
|
|
16.02.2012, 12:47
|
#2
|
|
Живу я тут
Реєстрація: 12.01.2011
Звідки Ви: Запорожье
Дописи: 1.208
сказав Дякую: 796
сказали Дякую 849 раз(и) в 446 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від iGagariNNN
СПАСИБО!!!
|
Надеюсь что вместе мы вырулим на действующую модель  __________________
|
|
|
|
|
16.02.2012, 14:08
|
#3
|
|
Придивляюся
Реєстрація: 16.02.2012
Звідки Ви: Одесса
Дописи: 18
сказав Дякую: 0
сказали Дякую 3 раз(и) в 2 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від harn
Сообщение от harn
тогда разорвите цепочку между SA3 и SA1 будет вам подсветка.
|
Перерезал провод Х8 -SA3 и SA1 -НЕ ПАШЕТ!
Получается, что он делает теперь ЧЕТВЕРТЬ ОБОРОТА!
(и даже не доезжает до микриков SA2 и SA3)
|
|
|
|
|
16.02.2012, 14:19
|
#4
|
|
Живу я тут
Реєстрація: 30.08.2007
Звідки Ви: Київ, Конотоп.
Дописи: 3.087
сказав Дякую: 2.108
сказали Дякую 2.629 раз(и) в 1.010 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
iGagariNNN, я боюсь предположить. но намутилы в схеме.
Двигатель в момент старта крутится за счет разряженного электролита, пока электролит не заряжен его сопротивление близко к нулю... Этого хватает, чтобы сдвинусь с мертвых точек поршни и питать уже двигатель от микрикака...
Теперь подумайте как двигатель запитанный через микрик останавливается на четверть периода если он в этот момент питается по пути "розетка-микрик1-микрик2-двигатель-розетка" ....
Схема проще топора
Останавливается двигатель только когда доходит до второго микрика который и размыкает цепь. Далее электролит начинает ооочченнь медленно разряжаться (минут 15 ((у меня))). И система ждет очередного "включения" в сеть. И все начинается с начала.
Или (что похоже на ваш случай) микрики просто не подхватывают цепь и мотор останавливается от того, что конденсатор зарядится успел.

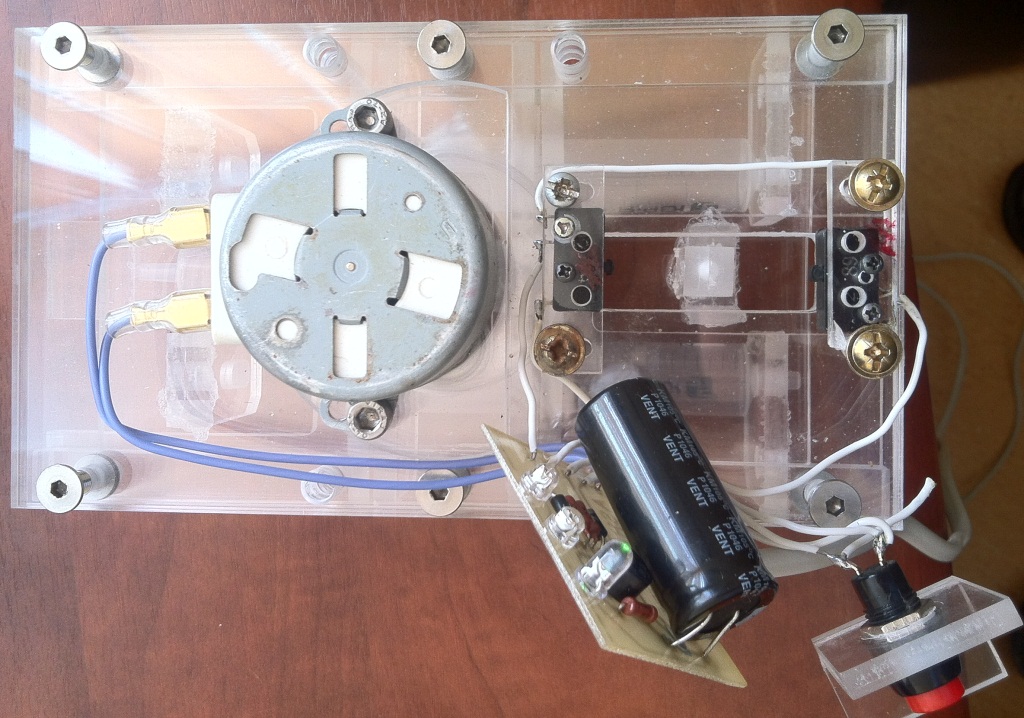

пока писал вы добавили картинок, так вот... в этом момента двигатель должен работать!
следовательно цепть -розетка-микрик1-микрик2-мотор-розетка- должна быть !!!! проверяйте нормально разомкнуточть микриков . Банальным прозвоном цепи вы найдете "выключатель".
__________________
С уважением, Вячеслав.
|
|
|
|
|
16.02.2012, 14:40
|
#5
|
|
Придивляюся
Реєстрація: 16.02.2012
Звідки Ви: Одесса
Дописи: 18
сказав Дякую: 0
сказали Дякую 3 раз(и) в 2 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від Ty3uK
iGagariNNN, я боюсь предположить. но намутилы в схеме.
Двигатель в момент старта крутится за счет разряженного электролита, пока электролит не заряжен его сопротивление близко к нулю... Этого хватает, чтобы сдвинусь с мертвых точек поршни и питать уже двигатель от микрикака...
Теперь подумайте как двигатель запитанный через микрик останавливается на четверть периода если он в этот момент питается по пути "розетка-микрик1-микрик2-двигатель-розетка" ....
Схема проще топора
Останавливается двигатель только когда доходит до второго микрика который и размыкает цепь. Далее электролит начинает ооочченнь медленно разряжаться (минут 15 ((у меня))). И система ждет очередного "включения" в сеть. И все начинается с начала.
Или (что похоже на ваш случай) микрики просто не подхватывают цепь и мотор останавливается от того, что конденсатор зарядится успел.
пока писал вы добавили картинок, так вот... в этом момента двигатель должен работать!
следовательно цепть -розетка-микрик1-микрик2-мотор-розетка- должна быть !!!! проверяйте нормально разомкнуточть микриков . Банальным прозвоном цепи вы найдете "выключатель".
|
Судите сами -ГДЕ Я НАЛАЖАЛ.......???
Востаннє редагував iGagariNNN: 16.02.2012 о 14:45..
|
|
|
|
|
17.02.2012, 15:57
|
#6
|
|
Живу я тут
Реєстрація: 30.08.2007
Звідки Ви: Київ, Конотоп.
Дописи: 3.087
сказав Дякую: 2.108
сказали Дякую 2.629 раз(и) в 1.010 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
iGagariNNN, В позиции когда коромысло по середине - электронной схемой "старта" можно пренебречь. Следовательно фото печатной платы не нужно.
перечитайте что писал я и harn.
внимательно посмотрите на мои красные линии и вы все понять должны .
Красный цвет истинны только когда коромысло посередине.
На картинке я нарисовал то, что пытался донести словами.
Цитата:
|
Да, и еще кнопка -SA-1 должна быть с фиксацией???
|
без фиксации.
__________________
С уважением, Вячеслав.
Востаннє редагував Ty3uK: 17.02.2012 о 16:04..
|
|
|
|
|
Ці 2 користувач(ів) сказали Дякую Ty3uK за це повідомлення:
|
|
|
16.02.2012, 15:59
|
#7
|
|
Живу я тут
Реєстрація: 12.01.2011
Звідки Ви: Запорожье
Дописи: 1.208
сказав Дякую: 796
сказали Дякую 849 раз(и) в 446 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від iGagariNNN
Перерезал провод Х8 -SA3 и SA1 -НЕ ПАШЕТ!
|
отсоеденяем цепь между SA3 и SA1 а цепь Х8 - SA1 должна остаться по ней идет питание на двигатель, начало и конец цепи отмечено на схеме точками __________________
|
|
|
|
|
16.02.2012, 17:16
|
#8
|
|
Придивляюся
Реєстрація: 16.02.2012
Звідки Ви: Одесса
Дописи: 18
сказав Дякую: 0
сказали Дякую 3 раз(и) в 2 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від harn
отсоеденяем цепь между SA3 и SA1 а цепь Х8 - SA1 должна остаться по ней идет питание на двигатель, начало и конец цепи отмечено на схеме точками
|
Соответственно SA-4 должен стоять ВЫШЕ, так?
Да, и еще кнопка -SA-1 должна быть с фиксацией???
Востаннє редагував iGagariNNN: 16.02.2012 о 17:33..
|
|
|
|
|
16.02.2012, 17:38
|
#9
|
|
Живу я тут
Реєстрація: 12.01.2011
Звідки Ви: Запорожье
Дописи: 1.208
сказав Дякую: 796
сказали Дякую 849 раз(и) в 446 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
iGagariNNN, Друг, подожди, мы собственно повторяем схемку автора только с другим изображением контактов на схемке, давай для начала уменьшим кондёр этак на 20 МФ может движок проскакивает, извини за задержку ого отрмозит
__________________
|
|
|
|
|
16.02.2012, 17:47
|
#10
|
|
Живу я тут
Реєстрація: 12.01.2011
Звідки Ви: Запорожье
Дописи: 1.208
сказав Дякую: 796
сказали Дякую 849 раз(и) в 446 повідомленні
|
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===
Цитата:
Допис від iGagariNNN
Соответственно SA-4 должен стоять ВЫШЕ, так? Долучення 211709
Да, и еще кнопка -SA-1 должна быть с фиксацией??? |
так вобще ты убрал питание с двигателя возвращай орегинальную схему но попробуй заменить ёмкость на меньшую до 80-90 мф __________________
|
|
|
|
|
|
