AquaController 2.0

[AfricaNN52]

Всем привет

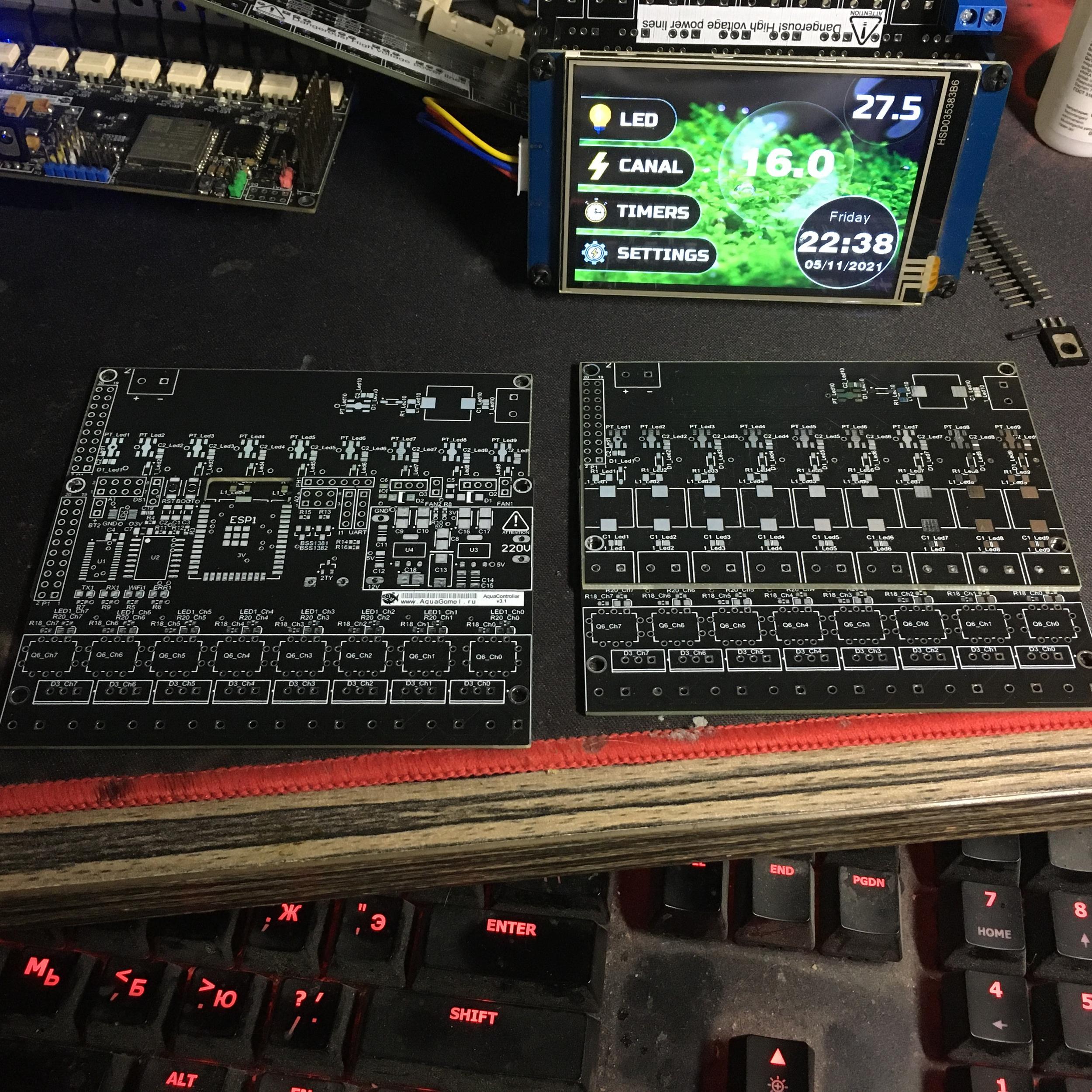

откопал экран Nextion 3.5 NX4832R035_011 (отличается от проекта)
залил в редактор экрана установил свой экран прошил через сд карту
и вуаля работает, но не совсем нужно подключать к всему проекту тогда уже будет переходить с экрана на экран ну и показывать значения все

вопрос к AquaGomel
когда будет список деталей к проекту
типа резистор смд такой то стока то
диод смд такой то
лм такая то
и тд

надо уже заказывать (основные элементы уже заказал) , пока приедут время пройдет

нужна плата но не в формате гербер, в алтум дизайне (ставить его на комп еще тот гемор), а например лауоут
для чего - например разъемы, смд на плате заказать размеры посмотреть
импортировал гербер фаилы посмотрел размер разъема а оно не 5.0 мм а 5.08 мм это так надо или масштаб надо менять

как то так

[AquaGomel]

Допис від Kalosh

А как щуп себя ведет? Выдерживает состояние постоянного погружения? Через сколько времени требует калибровки? Долго ли живет?

Наверняка все зависит от щупа, если честно опыт использования ph у меня был только для тестирования и отладки платы, использовать именно в аквариуме мне не приходилось.

Допис від AfricaNN52

Всем привет
откопал экран Nextion 3.5 NX4832R035_011 (отличается от проекта)
залил в редактор экрана установил свой экран прошил через сд карту
и вуаля работает, но не совсем нужно подключать к всему проекту тогда уже будет переходить с экрана на экран ну и показывать значения все

вопрос к AquaGomel
когда будет список деталей к проекту
типа резистор смд такой то стока то
диод смд такой то
лм такая то
и тд

надо уже заказывать (основные элементы уже заказал) , пока приедут время пройдет

нужна плата но не в формате гербер, в алтум дизайне (ставить его на комп еще тот гемор), а например лауоут
для чего - например разъемы, смд на плате заказать размеры посмотреть
импортировал гербер фаилы посмотрел размер разъема а оно не 5.0 мм а 5.08 мм это так надо или масштаб надо менять

как то так

Приложил список элементов с номиналами и размерами. По поводу форматов файлов. Заниматься экспортом в программы в которых я не работаю то еще удовольствие, так что скорее всего я не буду тратить на это время. Что касается разъемов то все верно: Receptacle, 2-Leads, Body 8.1x10.16mm, Pitch 5.08mm Это не мешает устанавливать к примеру разъемы с алика: KF301-5.0-2P KF301 винт 2Pin 5,0 мм
По поводу экрана: к сожалению под все экраны у меня нет возможности писать прошивки, а тем более покупать их что бы тестить. Так что официально будет поддерживаться только тот что в описании. Не официально вам всегда доступны актуальные репозитории в котором вы можете пересобрать прошивку под свой экран (естественно в рамках текущего разрешения)...
