-Обновился клиент до версии 2.0.4
-калибровка PH
-фикс таймеров PH

Инструкция по калибровке датчика РН:
1. Датчик калибруется по двум контрольным жидкостям с известным РН.
2. Уровень РН у калибровочных жидкостей может быть любым (старайтесь использовать любые жидкости с РН между ~4.01 и ~6.86).

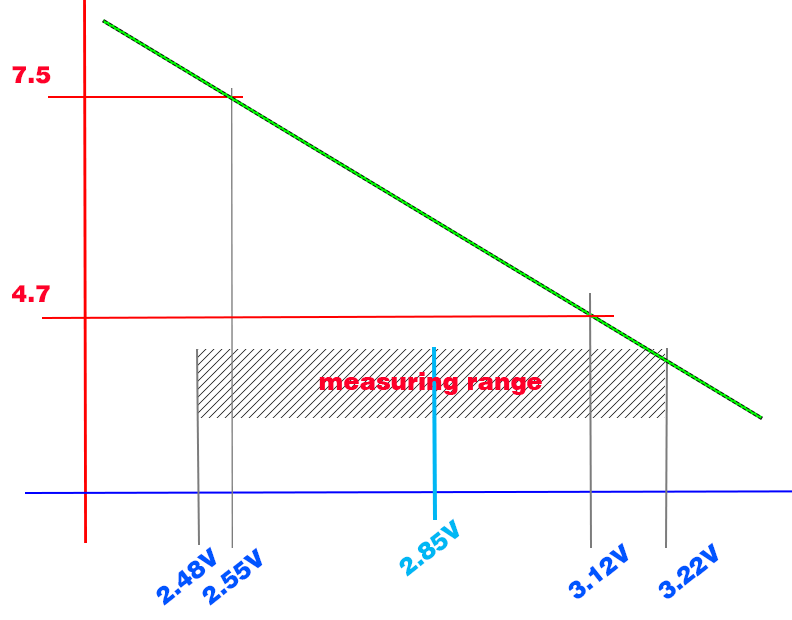

3. Замыкаем на плате PH-45020 сигнальный контакт у BNC разъема на корпус разъема, одновременно подключая тестер в режиме измерения напряжения к выходу Р0 и земле. Вращая построечный резистор (который ближе к BNC) определяем интервал напряжений на фото он заштрихованный прямоугольник.
4. Далее выставляем подстроченный резистор так что бы при погружении РН датчика в обе жидкости напряжения лежали внутри диапазона изменения напряжений, не всегда это среднее значение. (Пункт 3-4 делается один раз при первой настройке)

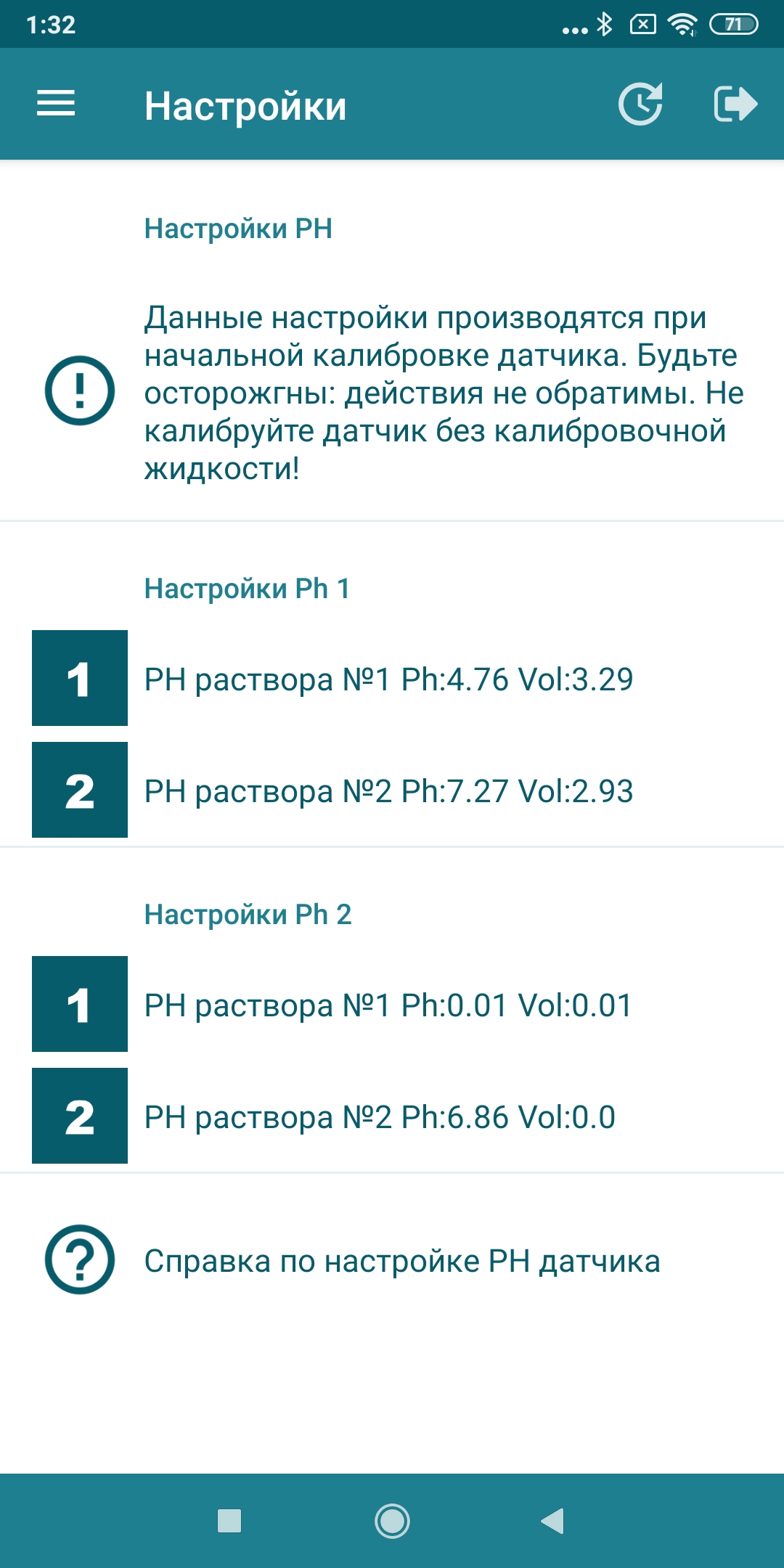

5. Далее погружаете датчик в раствор №1 с меньшим РН, ждете достаточное время что бы значения перестали меняться. Жмете кнопку "РН раствора №1" и вводите значение РН жидкости в которой погружен датчик.
6. Промываете датчик и погружаете во второй раствор производите действия аналогичные пункту 5.
7. Калибровка закончена.
п.с. Измерения проводятся на основе линейной интерполяции. Что не всегда дает высокую точность, но в данном случае для наших целей вполне годный метод.
п.с.с. Калибровочные растворы из "китайских пакетиков" крайне не точная штука, можно купить для этих целей РН метр за пару баксов, хотя его точность будет еще ниже но все же это лучший вариант...

AndrewUh · 24.12.2021, 10:46

Цитата:

Допис від AquaGomel

3. Замыкаем на плате PH-45020 сигнальный контакт у BNC разъема на землю...

А программную калиброкву не лучше ли сделать? Как вариант можно посмотреть здесь: https://www.aquaforum.ua/showthread.php?t=105363.
У меня по такому принципу сделано и отлично работает. Просто китайские электроды приходится часто проверять и калибровать, а каждый раз контакты лазить замыкать...

AquaGomel · 24.12.2021, 17:40

Цитата:

Допис від AndrewUh

А программную калиброкву не лучше ли сделать? Как вариант можно посмотреть здесь: https://www.aquaforum.ua/showthread.php?t=105363.
У меня по такому принципу сделано и отлично работает. Просто китайские электроды приходится часто проверять и калибровать, а каждый раз контакты лазить замыкать...

Контакты замыкаются не для калибровки а для того что бы диапазон измерений выставить, и делается это только один раз.
Что такое программная калибровка не совсем понял, есть линейная интерполяция результата, это я понимаю...

AndrewUh · 25.12.2021, 07:30

То что вы называете диапазоном и есть калибровка. И со временем электрод показывает совсем не то, что надо и поэтому процесс калибровки приходится повторять. Я, например, раз в неделю проверяю электрод в калибровочном растворе 6.86. Раз в месяц калибрую (если уходит больше чем на 0.05). Я понимаю, что у модуля PH-45020 погрешность больше, но я не его использую.
Поэтому программно определяем два значения в мВ для 2-х калибровочных растворов, высчитываем коэффициенты и храним их энергонезависимой памяти до следующей калибровки. Используем эти коэффициенты при вычислении pH в зависимости от выданных модулем PH-45020 значений в мВ.
https://www.aquaforum.ua/showpost.ph...02&postcount=8

Если вы тот пост прочитали, то там все понятно должно быть.

AquaGomel · 27.12.2021, 10:34

Цитата:

Допис від AndrewUh

То что вы называете диапазоном и есть калибровка. И со временем электрод показывает совсем не то, что надо и поэтому процесс калибровки приходится повторять. Я, например, раз в неделю проверяю электрод в калибровочном растворе 6.86. Раз в месяц калибрую (если уходит больше чем на 0.05). Я понимаю, что у модуля PH-45020 погрешность больше, но я не его использую.
Поэтому программно определяем два значения в мВ для 2-х калибровочных растворов, высчитываем коэффициенты и храним их энергонезависимой памяти до следующей калибровки. Используем эти коэффициенты при вычислении pH в зависимости от выданных модулем PH-45020 значений в мВ.
https://www.aquaforum.ua/showpost.ph...02&postcount=8

Если вы тот пост прочитали, то там все понятно должно быть.

Не могу с вами согласится, калибровка это периодический процесс который необходимо выполнять в следствии воздействия внешних причин на измеряемое устройство. А настройка это однократное действие выполняемое при начальной настройке устройства или при ее необходимости. По сему не вижу причин крутить каждый раз подстроечный резистор на усилителе. А вот погружать в калибровочные растворы нужно переодически. Что накладывает некоторые неудобства, но пока других более простих и доступных широкой массе способов измерения не встречал... По поводу вашей темы, поправочные коэффициенты использовались еще на первой версии контроллера Юсупова, так что ничего нового не узнал, но все равно спасибо, принцип тут тот же, только добавлена еще небольшая мат. статистическая выборка результатов для повышения точности. Кстати китайцы калибруют свои тестеры (те которые ручные на батарейках) вообще по одной точке 6.86, так что точность там еще меньше))

AndrewUh · 28.12.2021, 11:04

Цитата:

Допис від AquaGomel

... По сему не вижу причин крутить каждый раз подстроечный резистор на усилителе.

Тогда я вас не понимаю. Сами же написали:

Цитата:

Допис від AquaGomel

Инструкция по калибровке датчика РН:
1. Датчик калибруется по двум контрольным жидкостям с известным РН.
2. Уровень РН у калибровочных жидкостей может быть любым (старайтесь использовать любые жидкости с РН между ~4.01 и ~6.86).
3. Замыкаем на плате PH-45020 сигнальный контакт у BNC разъема на землю, одновременно подключая тестер в режиме измерения напряжения к выходу Р0 и земле. Вращая построечный резистор (который ближе к BNC) определяем интервал напряжений на фото он заштрихованный прямоугольник.
4. Далее выставляем подстроченный резистор так что бы при погружении РН датчика в обе жидкости напряжения лежали внутри диапазона изменения напряжений, не всегда это среднее значение.

А далее очень похоже на то, что я говорил о программной калибровке.

Интересно посмотреть на схему этого модуля, но не думаю, что китайцы изобрели что-то сильно отличающееся от Юсуповского варианта.

AquaGomel · 28.12.2021, 14:08

Цитата:

Допис від AndrewUh

Тогда я вас не понимаю. Сами же написали:

А далее очень похоже на то, что я говорил о программной калибровке.

Интересно посмотреть на схему этого модуля, но не думаю, что китайцы изобрели что-то сильно отличающееся от Юсуповского варианта.

Тут мой косяк в описании, поправил...
