LED Контроллер с тач скрином 3.2" · 09.03.2013, 20:03

Основан на Ардуино Мега 2560 + TFT3.2"
Что есть:
8 каналов
- каждый канал имеет опцию рассвет/закат от одной минуты до 120 минут
- цвет каждого канала настраивается индивидуально под те ЛЕДы, которые стоят
- мощность каждого канала подстраивается индивидуально. Т.е. если я решаю что много синего/красного - просто пальцем уменьшаю мощность до необходимого уровня (0-100%)

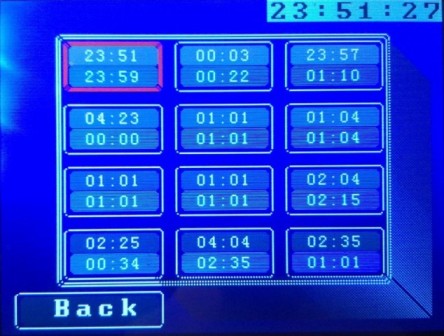

12 таймеров
-каждый таймер контроллирует любой набор каналов - оди,два или все
-каждый таймер имеет опцию "облачно". В этой опции канал плавает от рассвета до заката со случайным периодом. Получается еффект случайного спектра. Вобщем аквариум никогда не освещается одинаково.
-LED драйвера на плате поддерживают по току 300мА-1А, по напряжению:1В-35В.
-Общая мощность до 280Вт
------------------------------------------
Приблизительная стоимость проeкта:
- драйвера NCL30160
8*$5= $40
- Arduino Mega2560 $20
- Touch Screen $20
- нераспаянная плата $20
- мелочь типа резисторы, коннекторы, болтики на все-про-все: $5-$10
Итого контроллер:
100$ - 150$

Soft_v1.01
PCB gerber files

manulo · 26.03.2013, 09:18

klimnet, как по мне, это одно из немногих удачных замечаний бомбермена, чо так в штыки сразу?))

Я бы тоже заморочился самонаборными цепочками светодиодов известных бинов, чем готовым сборками

klimnet · 26.03.2013, 09:20

manulo, через 2-3 сообщения последует опровержение со стуком кулака по груди "я такого никогда не писал"

manulo · 26.03.2013, 09:23

klimnet, Оффтоп

kapelan · 26.03.2013, 11:45

светодиоды в подобных матрицах соединены последовательно.
что по спектру? думаю 3 синих, 3 красных и 2 белых.
Заказывать буду сегодня, если есть идеи просьба не держать в себе.

klimnet · 26.03.2013, 11:53

если для пресного посмотрите эту темку http://www.aquaforum.ua/showthread.php?t=127132, мне кажется удачный подбор, можно конечно увеличить количество цветных светодиодов для обеспечения красивого рассвета и заката.

pimass · 26.03.2013, 12:01

И это почитайте обязательно

kapelan · 26.03.2013, 12:52

спасибо за ссылки
Молодцы ребята. В этих проектах используются аллюминиевые радиаторы для отвода тепла и очень много трехватных диодов.
Эстетика очень важна, понимая что красивый светильник из уголков и металла не сделать, я иду немного по другому пути:
- добыл старый CoralLife светильник
- в него на толстых аллюминиевых пластинах ставятся диоды
- охлаждение воздушное, принцип трубы; вентилятор на подачу с одной стороны если мало добавляю вентиляторы на вытяжку
Цель: на базе старого красивого светильника построить легко управляемый LED не теряя эстетики.

pimass · 26.03.2013, 13:07

kapelan, Стоит ли так изгаляться? На само деле можно радиаторный профиль обшить акрилом, будет не хуже заводского. ИМХО маловато будет алюминиевой пластины для качественного теплоотвода. ИМХО

klimnet · 26.03.2013, 13:21

Можно радиаторный профиль и в светильник ( раз уж он уже есть) смонтировать, он не очень то большой по высоте, но тогда продувку вентиляторами обязательно. Из стандартных высоты 25 и 37 мм.

kapelan · 26.03.2013, 13:23

Цитата:

Допис від pimass

kapelan, Стоит ли так изгаляться? На само деле можно радиаторный профиль обшить акрилом, будет не хуже заводского. ИМХО маловато будет алюминиевой пластины для качественного теплоотвода. ИМХО

стоит...
для качественной медитации нужна красивая панорама.
ради этого мы собственно и держим всю эту музыку.

pimass · 26.03.2013, 13:33

kapelan, Жертвовать функционалом ради эстетизьму.... Ну не знаю я... На самом деле СД не такое дешевое удовольствие, что бы ими рисковать, но это так мое ИМХО

Starcomputer · 26.03.2013, 13:37

Сборки с растительным спектром.

pimass · 26.03.2013, 13:50

Starcomputer, Сергей, а не попрут низшие, смотрю такие сборки юзают для скраберов..... Как бы чего не вышло.....
Может лучше такие или такие?

Starcomputer · 26.03.2013, 13:54

Не знаю - не пробовал

pimass · 26.03.2013, 13:56

Starcomputer, Просто я к чему, в сборке, по твоей ссылке, есть синие леды, а как известно синий спектр может спровоцировать рост низших, собственно что и приветствуется в скрабберах, но ни как не в растительной банке. Ну вот как то так я миркую....

По моим же ссылкам, они розово-оранжево-красный, все же ближе к гролюксам всяким.... А у тебя сборки из ссылке фунциклируют где то, интересно было бы посмотреть как светят...
