На самом деле, я сейчас занят разработкой совсем другого устройства. Но, как и в случае с краном тонкой регулировки, сей девайс, есть плод усиленной работы извилин и рук в данном направлении.

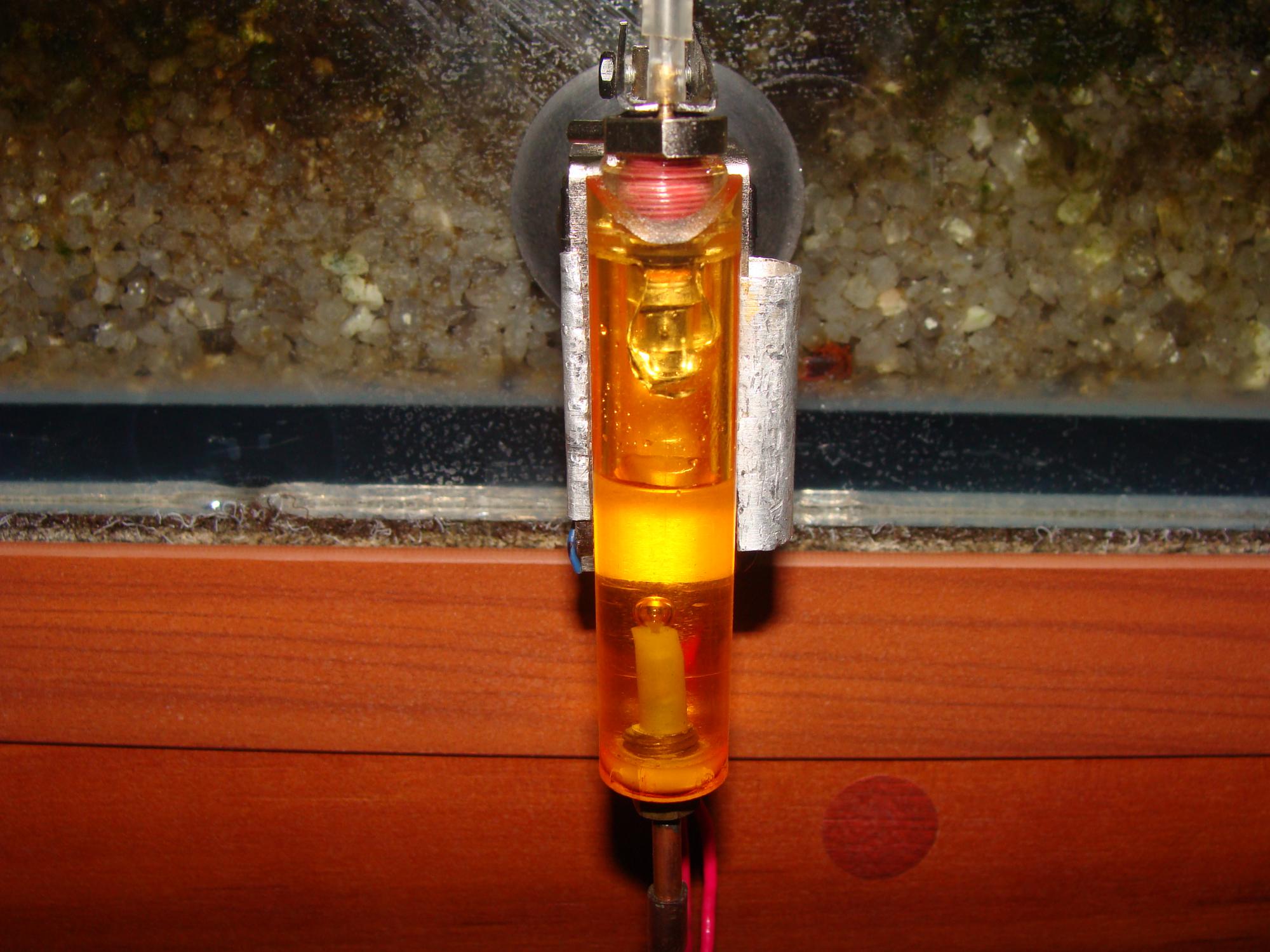

Я думаю, комментарии здесь ни к чему - всё и так понятно из фото/видео материалов. Замечу лишь, что в устройстве присутствуют следующие узлы:
1. Эл. магн. клапан.
2. Обратный клапан.
3. Кран тонкой регулировки.
4. счётчик пузырьков.
5. Устройство понижения напряжения питания соленоида, для предотвращения его нагрева в процессе работы. (Пришлось изгаляться, т.к. соленоид крепится непосредственно к пластиковому корпусу.)
6. Оно же (5) - индикатор включения/выключения эл. магн. клапана.
7. Оно же (5) - подсветка счётчика пузырьков, что оказалось на редкость удобной фичей.
И ещё хочу заметить, что для его изготовления, были использованы следующие составляющие:
1. Одноразовая зажигалка с фонариком.
2. Соленоид (12в., но это не критично) от какого то древнего магнитофона.
3. Самый маленький золотник от газ плиты.
4. 10мм. медной трубки Ф=3мм.
5. Отрезок силиконовой трубки Ф=3мм.
Себестоимость подсчитайте самостоятельно.
Устройство протестировано на подаче СО2 в акву 450л. в течении недели. Работает на "ура".
Будут вопросы, спрашивайте - отвечу.
Мініатюри долучень
Востаннє редагував boba88: 22.06.2011 о 23:02..
Переглядів: 26748
Ці 55 користувач(ів) сказали Дякую boba88 за це повідомлення:
Re: Всё в одном для подачи СО2. ===www.aquaforum.ua===
Нет слов одни эмоции! Выше всяких похвал! Бегом за потентом, а то ушлые китайцы украдут! Руки сразу же зачесались, останавливает только то что ночь на дворе! Завтра буду стараться повторить!
По средствам чего крепили зажигалку к металлическому корпусу катушки?
Re: Всё в одном для подачи СО2. ===www.aquaforum.ua===
Ну, вот! Теперь я сытый, а потому добрый и, в силу этого, для лентяев пропустивших все форумные ликбезы посвящённые этой теме, придётся всё повторять ещё раз!
Схема построена на принципе изменения сопротивления материалов, в зависимости от температуры. Она универсальна и подходит для всех эл. магн. устройств постоянного тока.
Например, сопротивление холодной нити накала обыкновенной лампочки накаливания, равно примерно 0 ом. Сопротивление этой же спирали, но прогретой до температуры свечения нихрома, больше на порядок. В этом вся суть.
Включаем лампочку последовательно с соленоидом. При подаче напряжения на цепь, т.к. спираль холодная, на соленоид поступает полное напряжение. В течении нескольких м.секунд, спираль разогревается, сопротивление многократно увеличивается и на соленоиде остаётся то, что осталось после лампочки (по закону Ома).
На практике это выглядит так:
Сначала необходимо узнать минимальное напряжение удержания сердечника, для конкретного соленоида. Я это делаю с помощью регулируемого блока питания. Затем, подбираете лампу с таким расчётом, что бы после её включения, на соленоиде было напряжение немного больше, или равное, напряжению удержания. Параметры лампы (напряжение, мощность) значения не имеют. В моём случае, подошла лампочка от ёлочной гирлянды. Красота этого способа в простоте и надёжности. Лампа не греется, т.к. светит в пол-накала, то же самое и с соленоидом. Ок?
Ці 30 користувач(ів) сказали Дякую boba88 за це повідомлення:
Re: Всё в одном для подачи СО2. ===www.aquaforum.ua===
Мда проблема найти соленоид Мне сказали, что в старом бобинном магнитофоне должно быть что то похоже, но тут сразу же проблема, деж взять то этот старый бобинный магнитофон? Может еще из чегото выдрать можно? А на счет использования лампочки накала это четко придумали!
22.06.2011, 22:51
Завтра буду стараться повторить!
