Поправте меня если не так там со стабилизатором 78L05 что то
намудрено.
Собирал кто нибудь по этой печатке?
Исправил размещение стабилизатора. И по исправлена заземление кварца ds1307 . Согласно даташит. Сам лично собрал но не могу запустить данный девайс пробывал разные прошивки. На экране 00:00 иногда снизу показывает температуру. на кнопки реагирует есть меню T1, T2,
T3, T4, MODE. И больше не чего нету. Кто может подсказать в чем проблема.
Исправил размещение стабилизатора. И по исправлена заземление кварца ds1307 . Согласно даташит. Сам лично собрал но не могу запустить данный девайс пробывал разные прошивки. На экране 00:00 иногда снизу показывает температуру. на кнопки реагирует есть меню T1, T2,
T3, T4, MODE. И больше не чего нету. Кто может подсказать в чем проблема.
Подпишите если не трудно наименование и номинал деталей на печатке
и фото девайса если можно..
Malder2001 Получился у тебя девайс отпишись в чем была проблема?

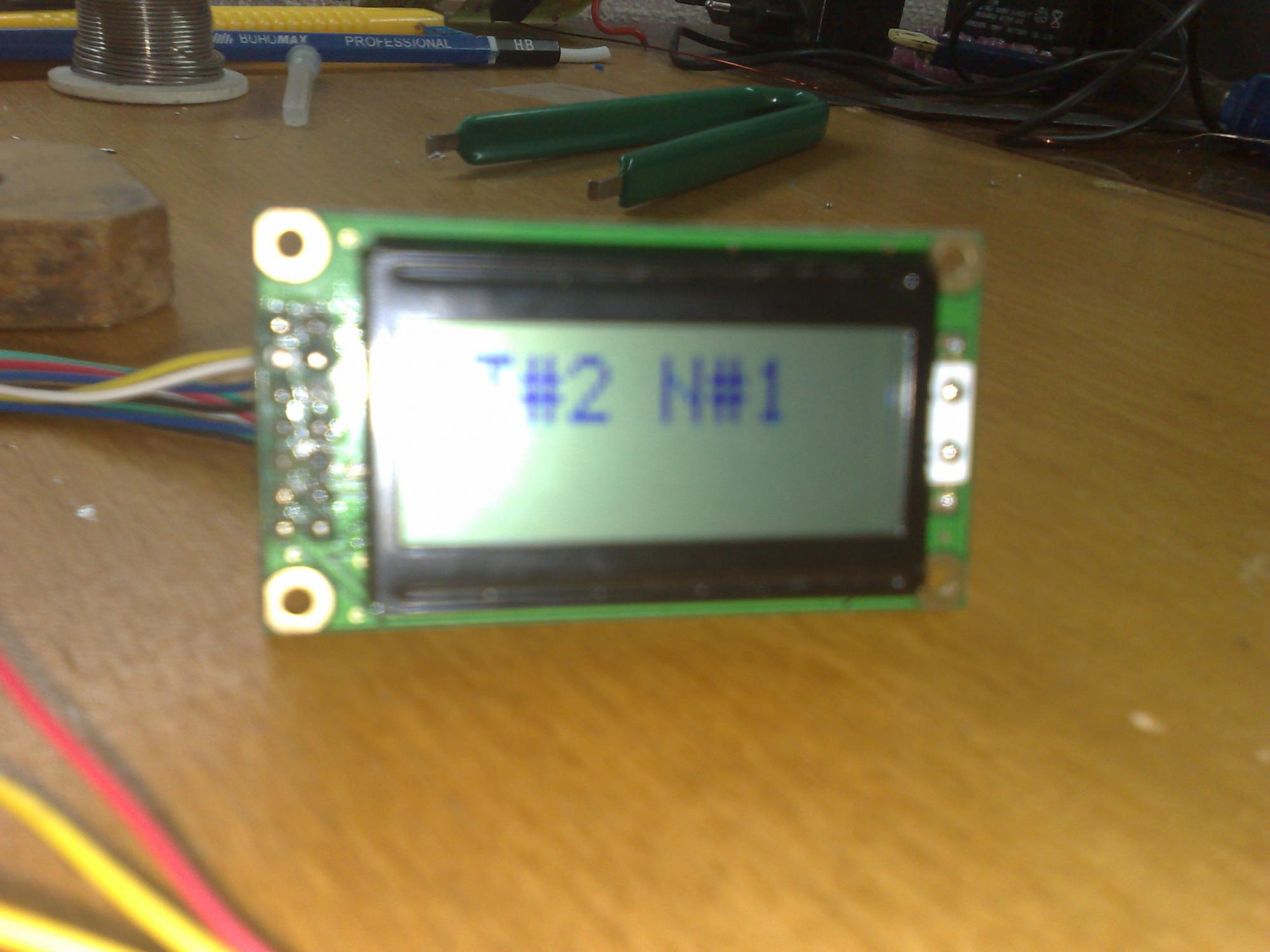

Устройство доделал. Проблема была при запуске часов. Рекомендую заземлить кварц. в новой плате это я уже исправил и установить конденсатор 100n между 6 ногой DS1307 и корпусом. Также на плате есть ошибки. Сейчас я выкладываю уже правильный вариант. 1 ошибка на семисторах неправильно разведено 2 нет резистора подтяжки по на 3 ноге Пика 3 Разводка кварца. При исправлениях все работает.
