Malder2001 Получился у тебя девайс отпишись в чем была проблема?

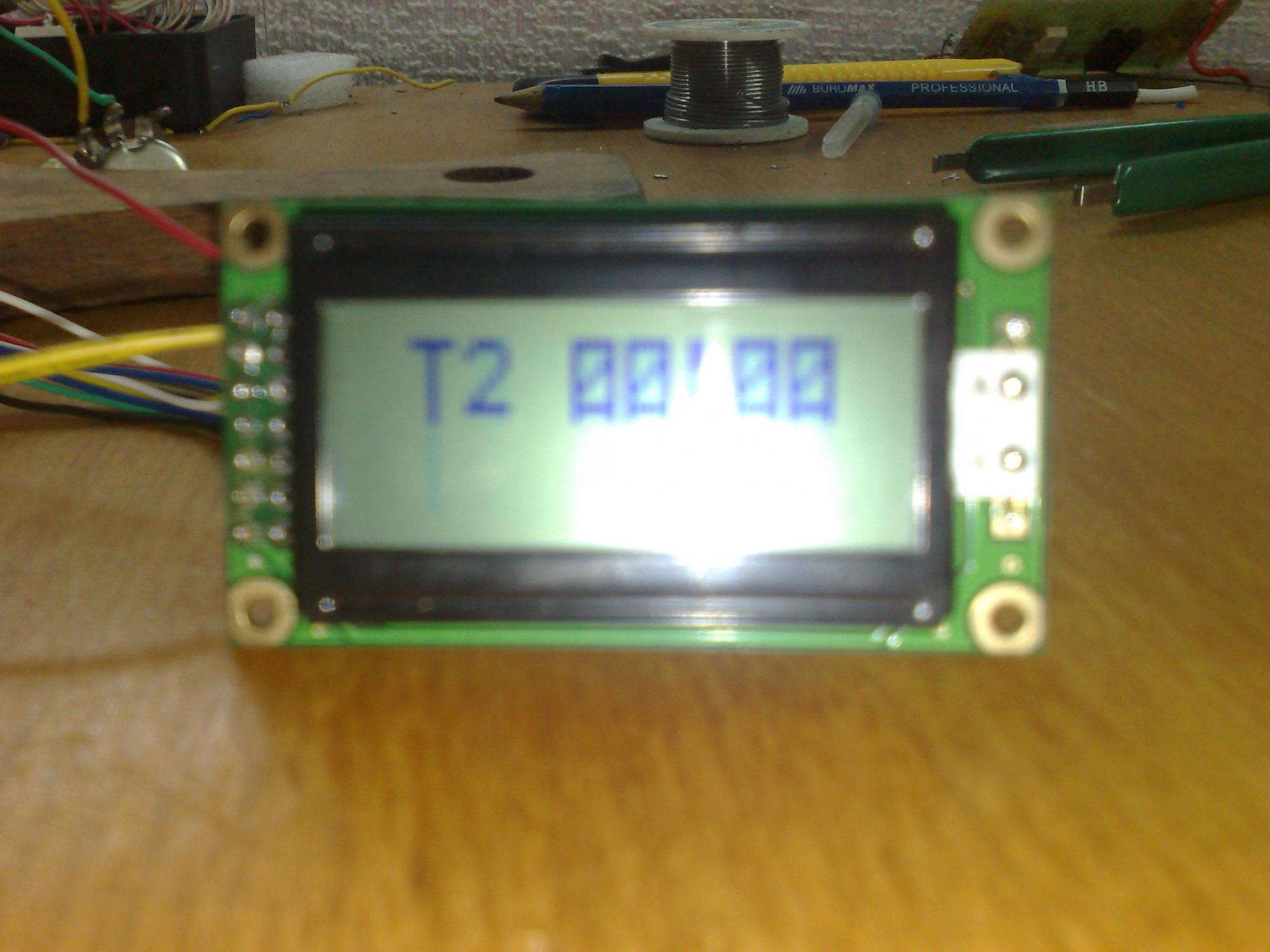

Устройство доделал. Проблема была при запуске часов. Рекомендую заземлить кварц. в новой плате это я уже исправил и установить конденсатор 100n между 6 ногой DS1307 и корпусом. Также на плате есть ошибки. Сейчас я выкладываю уже правильный вариант. 1 ошибка на семисторах неправильно разведено 2 нет резистора подтяжки по на 3 ноге Пика 3 Разводка кварца. При исправлениях все работает.
