Баласты для Т5 и Т8

[Kolyanich]

Нехочется плодить темы, но на выходных озадачился поиском ЭПРА на лампы Т4. Какие идеи есть по ним?
Нашел лампы на 20 ватт по 8 грн, захотелось подключить.

[nikolson]

Допис від Kolyanich

Нехочется плодить темы, но на выходных озадачился поиском ЭПРА на лампы Т4. Какие идеи есть по ним?
Нашел лампы на 20 ватт по 8 грн, захотелось подключить.

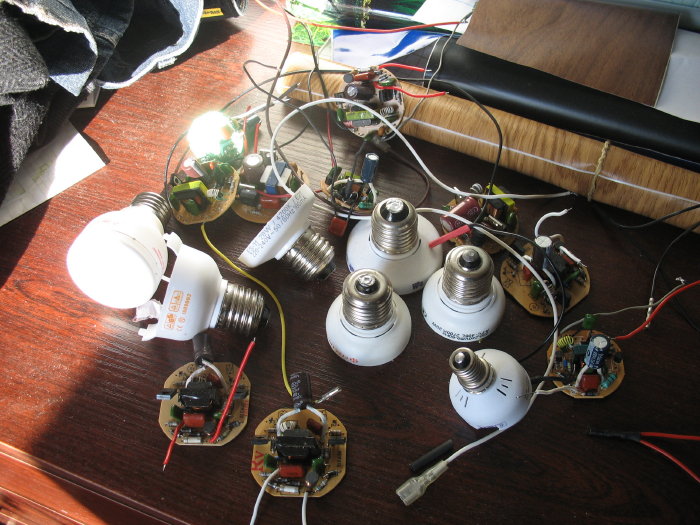

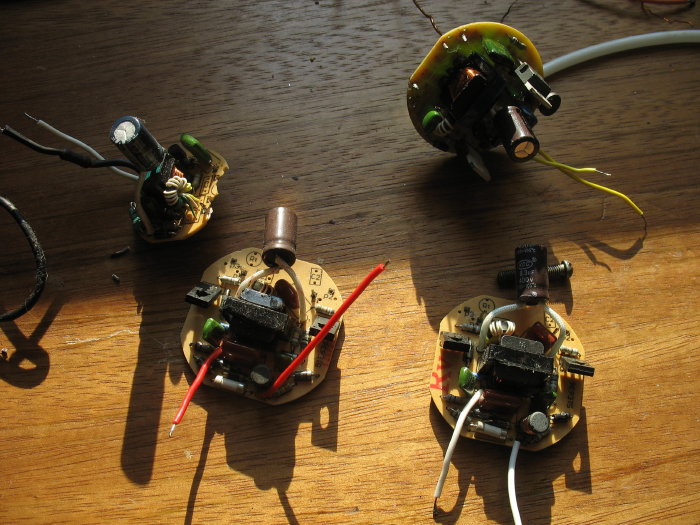

Смело можно использовать балласты от "энергосберегаек" аналогичной мощности

Добавлено через 22 минуты

Допис від chack

Видел я этот даташит. Возьмите и померяйте на конкретной новой лампе и все станет на место.
О методике измерения я сказал, только вот цитаты не выделил все.

Если речь идёт о так называемых HO (hight output) лампах, то для неё
при той же стандартной длине (около 50см) , что и 13 ватная, действительно нужен ток около 0.3А. И запитывать такую гораздо более дорогую лампу на пониженном токе нет смысла - деньги на ветер. А мерять ток на лампе с балластом ограничивающем этот ток на конкретной величине и утверждать, что это и есть рабочий ток лампы - не корректно (поправте, если я не правильно понял ваш эксперимент.

[chack]

Допис від nikolson

Если речь идёт о так называемых HO (hight output) лампах, то для неё
при той же стандартной длине (около 50см) , что и 13 ватная, действительно нужен ток около 0.3А. И запитывать такую гораздо более дорогую лампу на пониженном токе нет смысла - деньги на ветер. А мерять ток на лампе с балластом ограничивающем этот ток на конкретной величине и утверждать, что это и есть рабочий ток лампы - не корректно (поправте, если я не правильно понял ваш эксперимент.

Я только показал, что лампа может работать и на НЕ ПЕРЕДЕЛАННОМ балласте. Никто не собирается ее питать таким током. И никаких там "денег на ветер" нет, т.к. лампа и при таком включении светит очень ярко. (5-7% в минусе от номинала).
Теперь по току: Некорретна прежде всего ваша мысль, т.к. в процессе настройки под конкретные параметры лампы этот самый дроссель перематывается и настраивается, как и сама плата. А затем делаются окончательные замеры.

[PavelZverev]

Угробил воскресенье. Разбирался с балластами.
Если окнитуть всякие прелести фирменных балластов (разогрев нитей, подбор мощности и т.д.), то получается, что принципиальной разницы в схемотехнике балластов на Т5 и Т8 нет. Да и вообще разницы нет. Можно запитывать Т8 балластом реализованном на специальной микросхеме, а можно - на дискретных элементах. То же самое и для Т5 HO.

Вопрос только в надежности балластов и "аккуратности" их работы с лампами.

Специально в программе Ballast Master поигрался. Кроме элементов, задающих индуктивное сопротивление и рабочую частоту в схеме для Т5 и Т8 ничего не меняется (никаких даже номиналов не изменяется).

Естественно, для разных ламп изменяется ток (дроссель), а из-за этого резонансная частота, а из-за этого корректируется рабочая частота.

Более того, порылся в параметрах ламп. Все, что дальше говорю, для Philips.

TL-D 30W/ 54 Lamp Voltage (LV)=98 V, Lamp Current (LC)=0,36 A
TL5 HO 39W LV=119V, LC=0,33A

TL-D 36W LV=103V, LC=0,44A
TL5 HO 54W LV=118V, LC=0,46A

То есть для этих пар балласты практически подходят друг к другу. То есть при подключении к балластам, например, Vito соответствующей мощности как выше, Т5 лампа будет гореть и горение будет близко к номинальному.

Если дроссель в цепи питания чуточку подправить и подобрать емкость конденсатора (не резонансного, а в цепи питания, да и резонансный надо пересчитать при изменеии индуктивности, чтобы сохранить резонансную частоту на прежнем значении), то можно говорить о полном соответствии балласта.

Разве не так. В чем я заблуждаюсь?

[chack]

Лампе по-барабану, на какой частоте она работает. Главное ток, а он регулируется числом витков дросселя.
Кондер по питанию: -0,5-0,7uF/Wt лампы.
Резонансный конденсатор подбирать нужно обязательно иначе дроссель может войти в насыщение и неминуем тепловой пробой ключей.

[PavelZverev]

Допис від chack

Лампе по-барабану, на какой частоте она работает. Главное ток, а он регулируется числом витков дросселя.
Кондер по питанию: -0,5-0,7uF/Wt лампы.
Резонансный конденсатор подбирать нужно обязательно иначе дроссель может войти в насыщение и неминуем тепловой пробой ключей.

То есть, Т5 39 Вт я свободно могу запитать от балласта Т8 30Вт?
А если еще и подберу индуктивность дросселя и резонансного кондера, то лампа имеет все шансы проработать долго и счастливо?

Добавлено через 5 минут

Допис від chack

Лампе по-барабану, на какой частоте она работает. Главное ток, а он регулируется числом витков дросселя.
Кондер по питанию: -0,5-0,7uF/Wt лампы.
Резонансный конденсатор подбирать нужно обязательно иначе дроссель может войти в насыщение и неминуем тепловой пробой ключей.

Лампе по барабану. А схеме, как я понял, нет. Во всех источниках приводится требование для устойчивой работы схемы: рабочая частота должна быть приблизительно равна резонансной частоте контура питания лампы. Поэтому, изменяя индуктивность дросселя, мы изменяем резонансную частоту и САПР пересчитывает номиналы задающих конденсаторов для микросхемы, которые определяют частоту генерации. Во! (Я ж говорю - воскресенье угробил)

Хотя, масло масляное...

Добавлено через 26 минут
Еще вопрос:
У кого есть данные о токе и напряжении для ламп EST13 20W T4 G5 & EST13 30W T4 G5 FERON?

Добавлено через 1 час 50 минут

Допис від Михаил Иванович

Теория требует подтверждения практикой. Отчитываюсь:
Были приобретены и установлены 3 баласта Vito 30 w(на баластах не указано для Т5 или Т8, цена 11 грн/шт); В качестве эксперимента ничего не меняя поставил вместо Т5 28вт тоже Т5 но 54вт (Osram 840). Все включается и работает. После месяца испытательного срока поменял остальные лампы. Прошло полгода полет нормальны. На фоне Т5 54вт лампы Т8 18вт кажутся не включенными.

В рамках информации по току и напряжению Ваши лампы работают не на полную мощность.

Попробуйте сочетание Балласт 36 Вт и Т5 54 Вт. Яркость свечения будет больше и рабочие параметры ближе к номинальным.

А маркировка на фирменных балластах типа Т5 или Т8 скорее всего указывается потому, что при одинаковых мощностях у этих ламп разные токи и напряжения. Хотя и ряд мощности не совпадает... Но спросите на базаре балласт на 30Вт - Вам смело скажут - берите на 36 Вт - они взаимозаменимы.

[chack]

Допис від PavelZverev

То есть, Т5 39 Вт я свободно могу запитать от балласта Т8 30Вт?

Не знаю. Не испытывал, но испытывал Т5 28Вт на электромагнитный балласт 30вт и лампа лопнула в р-не спирали.

Допис від PavelZverev

рабочая частота должна быть приблизительно равна резонансной частоте контура питания лампы.

Это одно и тоже. частоту задает сама схема а не лампа.
Хочу сказать, что лампы Т5 вообще и Т5НО в часности очень чувствительны к параметрам питания и подменой, подставкой похожих балластов проблему эту не решить.

[Михаил Иванович]

Допис від PavelZverev

То есть, Т5 39 Вт я свободно могу запитать от балласта Т8 30Вт?
А если еще и подберу индуктивность дросселя и резонансного кондера, то лампа имеет все шансы проработать долго и счастливо?

Добавлено через 5 минут


Лампе по барабану. А схеме, как я понял, нет. Во всех источниках приводится требование для устойчивой работы схемы: рабочая частота должна быть приблизительно равна резонансной частоте контура питания лампы. Поэтому, изменяя индуктивность дросселя, мы изменяем резонансную частоту и САПР пересчитывает номиналы задающих конденсаторов для микросхемы, которые определяют частоту генерации. Во! (Я ж говорю - воскресенье угробил)

Хотя, масло масляное...

Добавлено через 26 минут
Еще вопрос:
У кого есть данные о токе и напряжении для ламп EST13 20W T4 G5 & EST13 30W T4 G5 FERON?

Добавлено через 1 час 50 минут


В рамках информации по току и напряжению Ваши лампы работают не на полную мощность.

Попробуйте сочетание Балласт 36 Вт и Т5 54 Вт. Яркость свечения будет больше и рабочие параметры ближе к номинальным.

А маркировка на фирменных балластах типа Т5 или Т8 скорее всего указывается потому, что при одинаковых мощностях у этих ламп разные токи и напряжения. Хотя и ряд мощности не совпадает... Но спросите на базаре балласт на 30Вт - Вам смело скажут - берите на 36 Вт - они взаимозаменимы.

Запитал Т5 54 Вт от балласта 36 Вт - разницы с балластом на 30 Вт (рядом горят 2 Т5 54 Вт с 30 Вт балластом) визуально не видно. Работает с балластом 36 Вт уже 1,5 месяца. Одновременно поставил радиаторы на генерирующие транзисторы в 30Вт балласты - полет нормальный.

[PavelZverev]

Допис від Kolyanich

Нехочется плодить темы, но на выходных озадачился поиском ЭПРА на лампы Т4. Какие идеи есть по ним?
Нашел лампы на 20 ватт по 8 грн, захотелось подключить.

Хотелось бы узнать Ваши успехи в подключении указанных ламп.

Я запитал эти лампы балластом на 30Вт для Т8. Измерение потребляемого тока ЭПРА + лампа говорит о работе в номинальном режиме.

[smat]

у меня балласт VITO 2x36W до этого благополучно работал в номинальном режиме.
Вчера я решил поэкспериментировать и подключил к нему 2 лампы OSRAM FQ 54W/830
Результат:
Лампы светились немного тусклее, чем 36-ватные
Сам балласт минут через 5 накрылся медным тазом

[chack]

Допис від smat

Сам балласт минут через 5 накрылся медным тазом

Дроссель в ЭПРА пошел в насыщение и транзисторы згорели от сквозных токов. (перегрелись).
ВСЕГДА настраивайте эпра на другие лампы, т.б. китайские!!!

Добавлено через 1 минуту

Допис від Fly

Рядом включил Т8 лампу 58Вт через баласт. Яркость ламп примерно одинаковая.

И смысл тогда город городить?

Добавлено через 3 минуты

Допис від Fly

наверное стоит слегка изменить выходной дроссель, но лень.

Отмотай 30-50 виткофф и подбери конденсатор на лампе. И фсе!

[PavelZverev]

Допис від smat

у меня балласт VITO 2x36W до этого благополучно работал в номинальном режиме.
Вчера я решил поэкспериментировать и подключил к нему 2 лампы OSRAM FQ 54W/830
Результат:
Лампы светились немного тусклее, чем 36-ватные
Сам балласт минут через 5 накрылся медным тазом

Бывает... Кстати, Vito - made in Turkish.

[chack]

Допис від PavelZverev

Кстати, Vito - made in Turkish.

Это меняет дело Турки сильные электронщики
